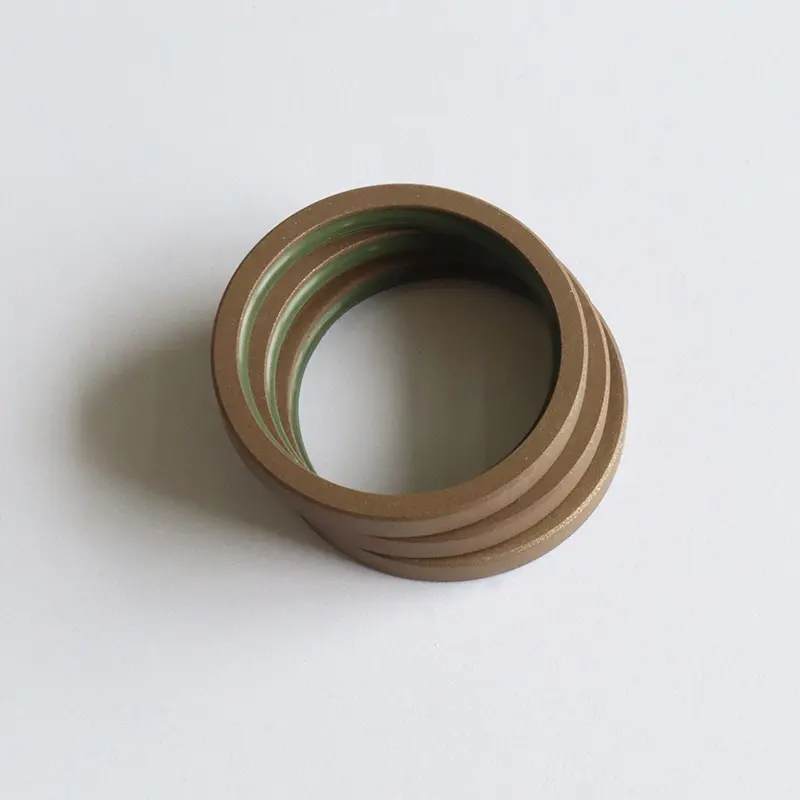

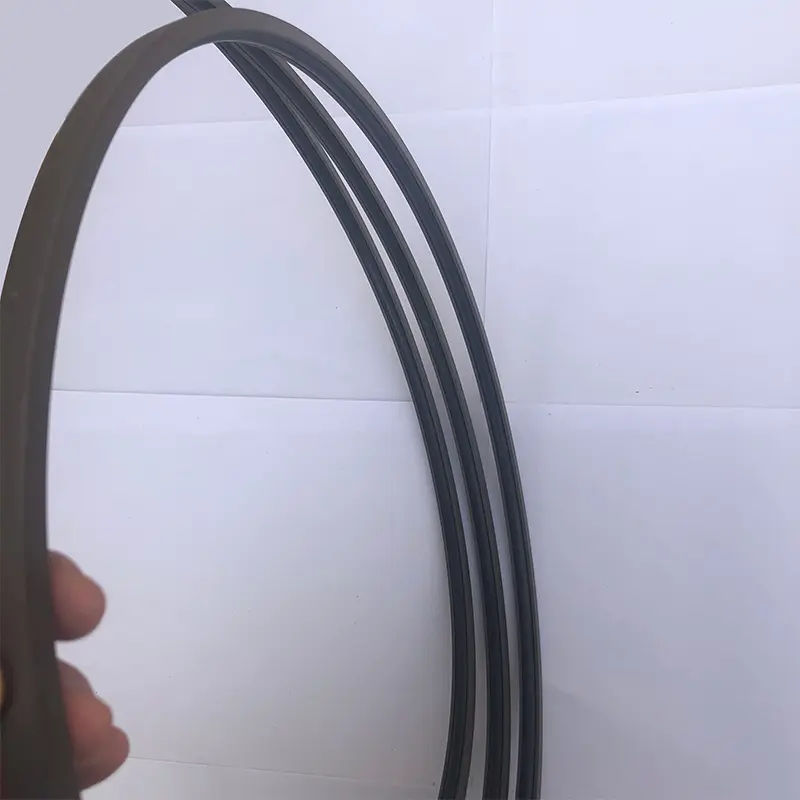

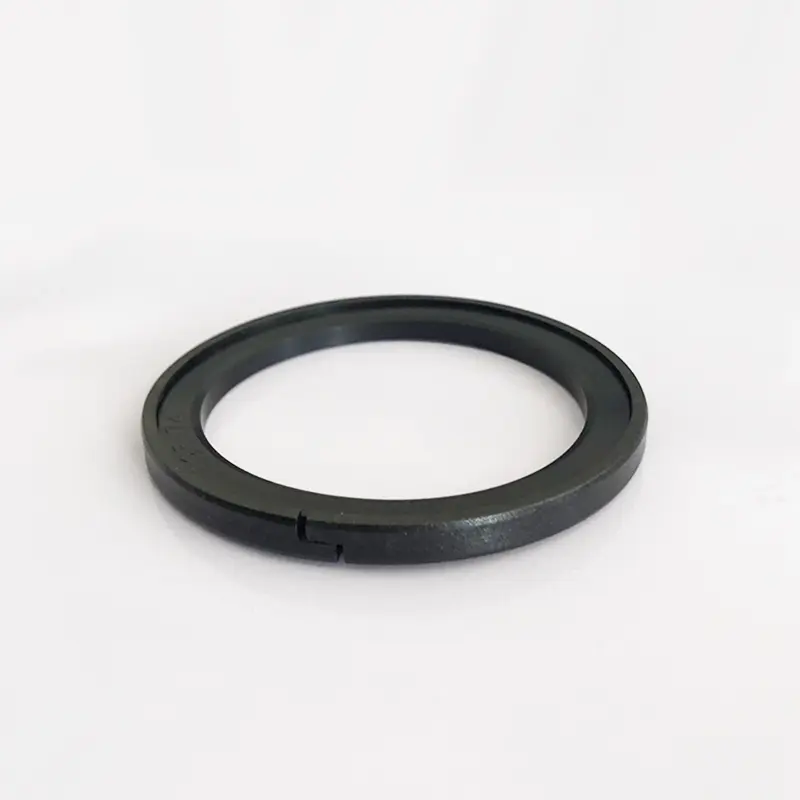

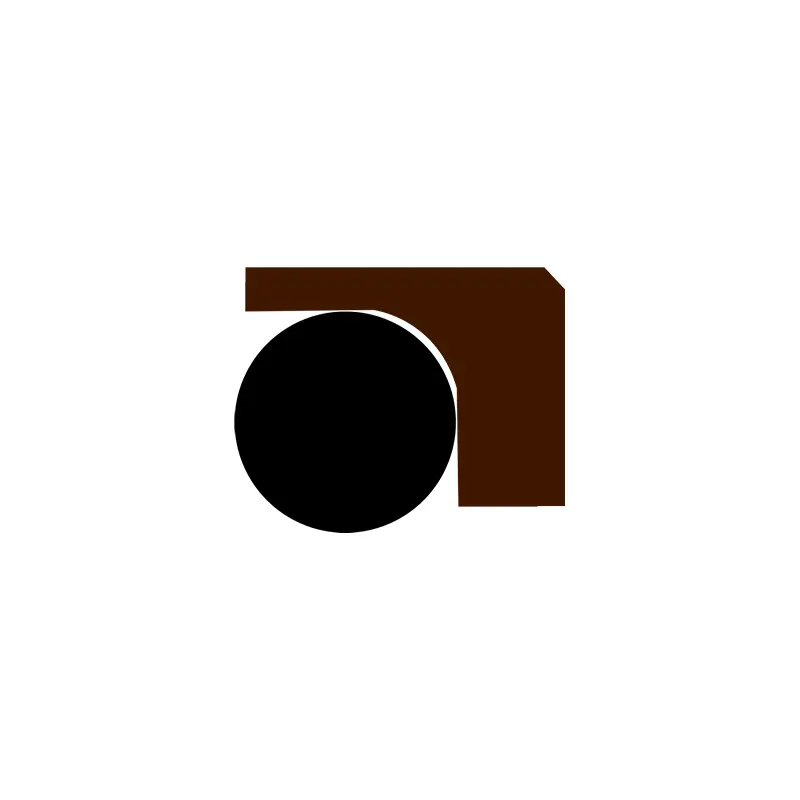

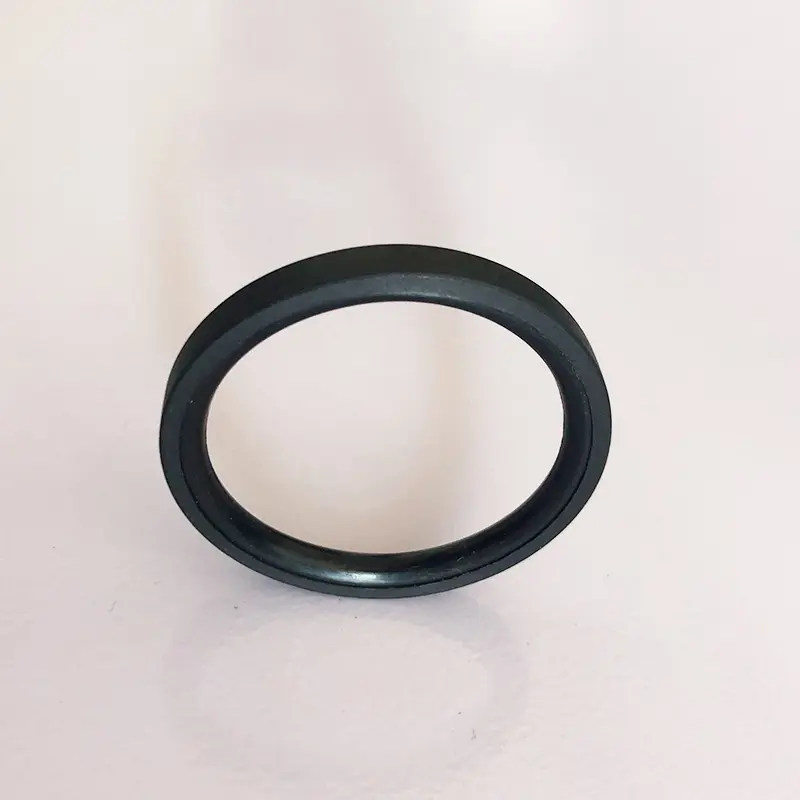

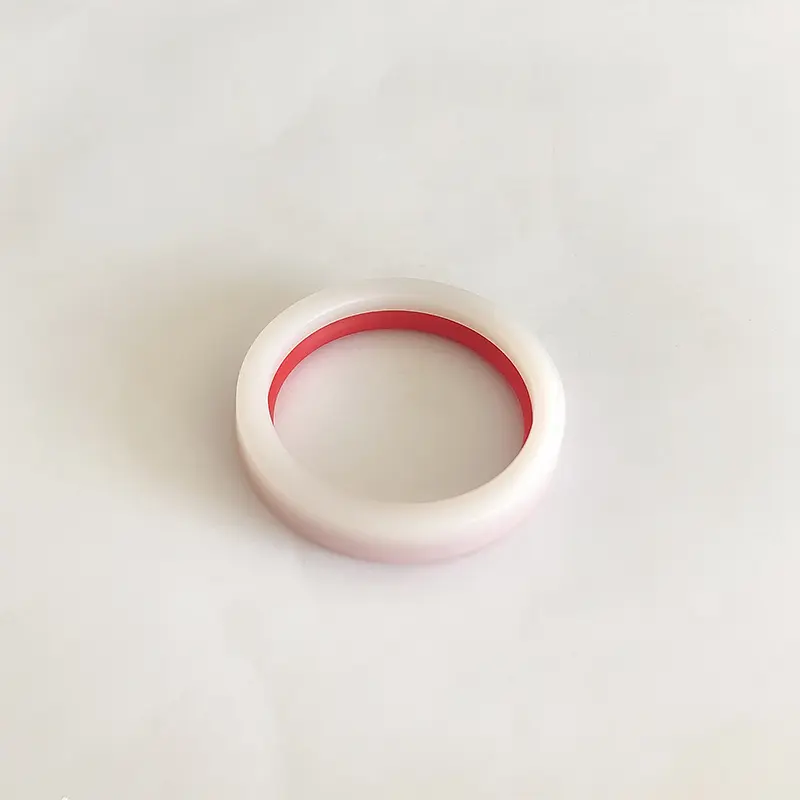

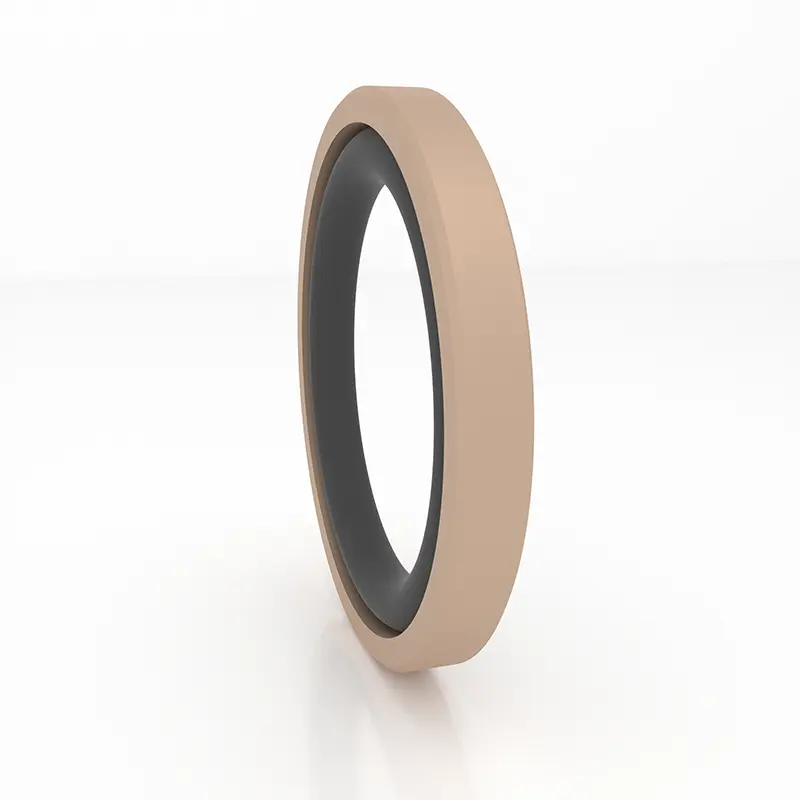

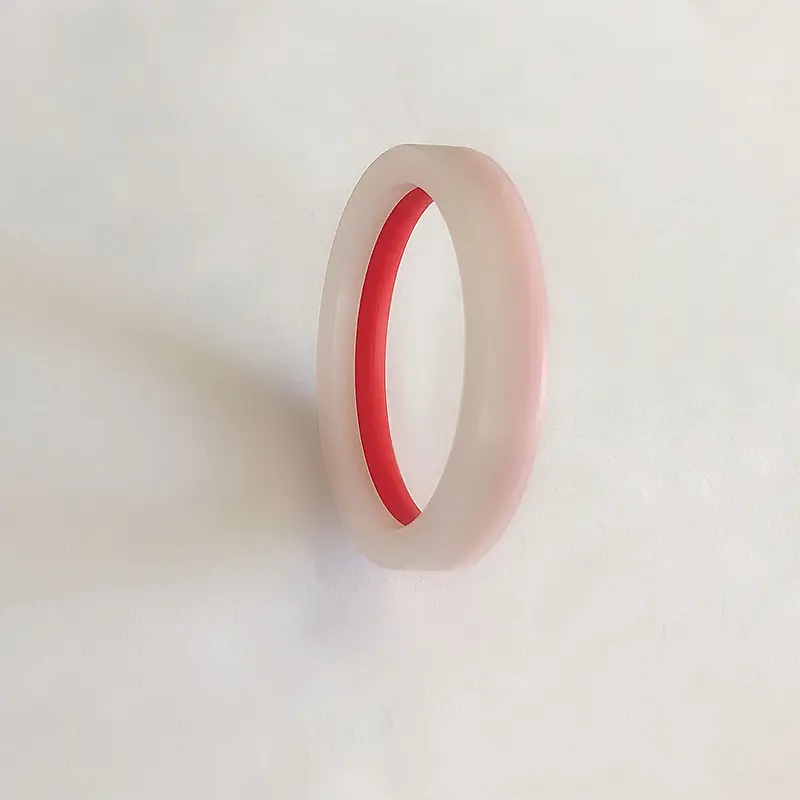

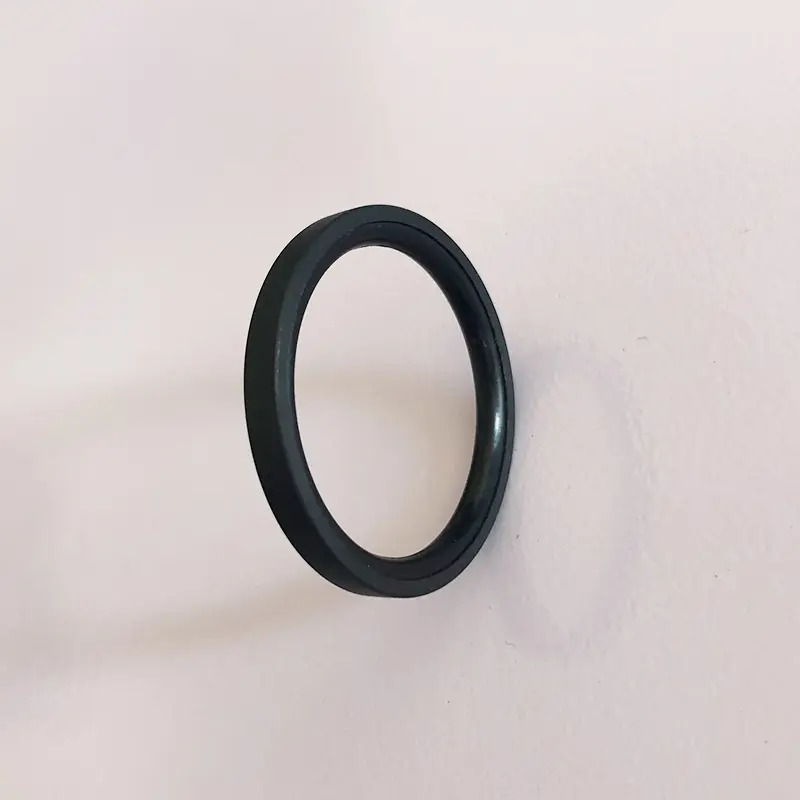

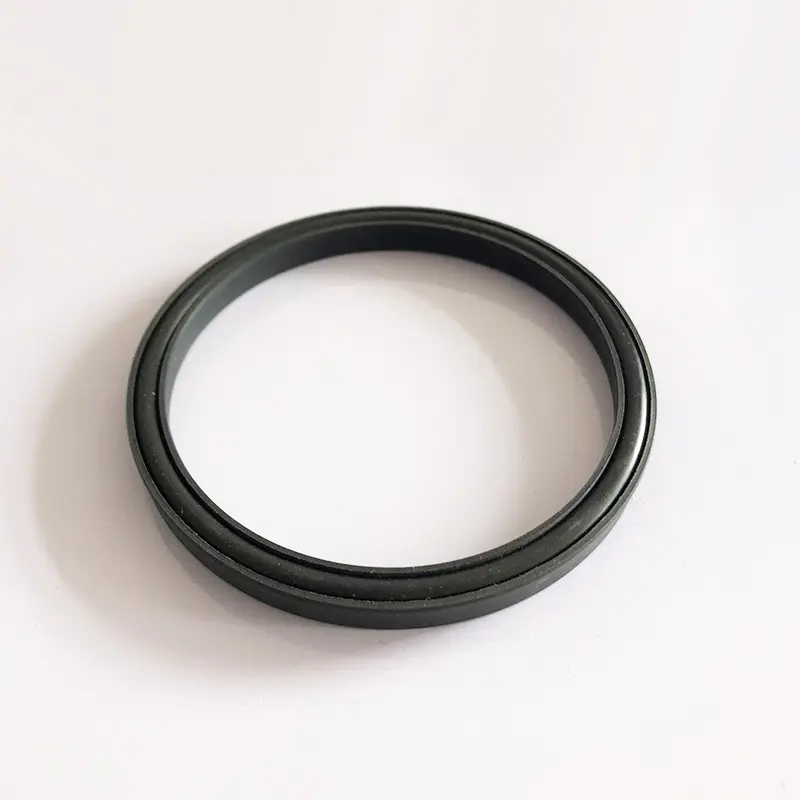

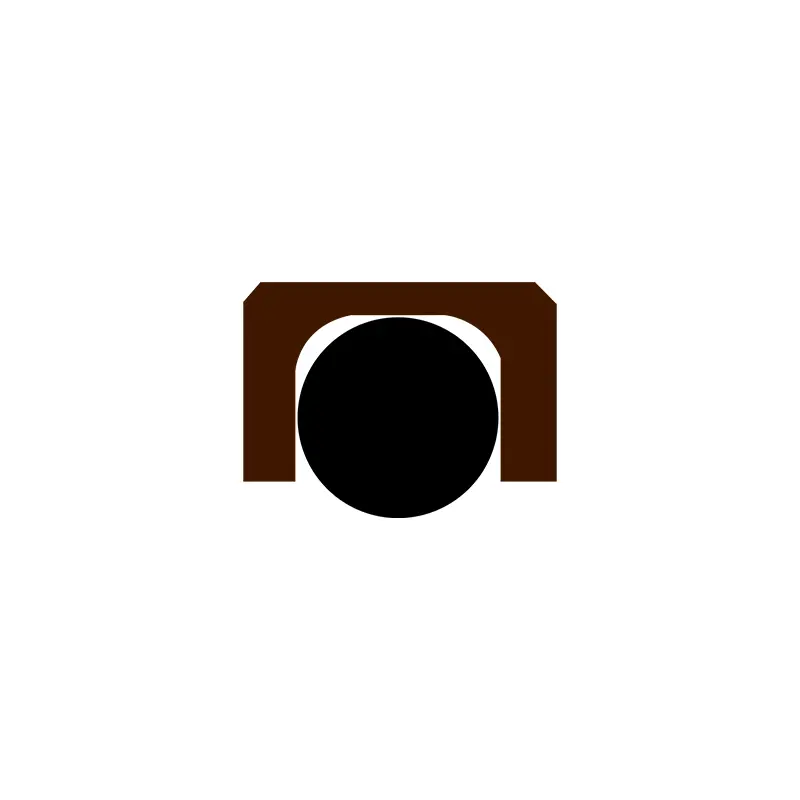

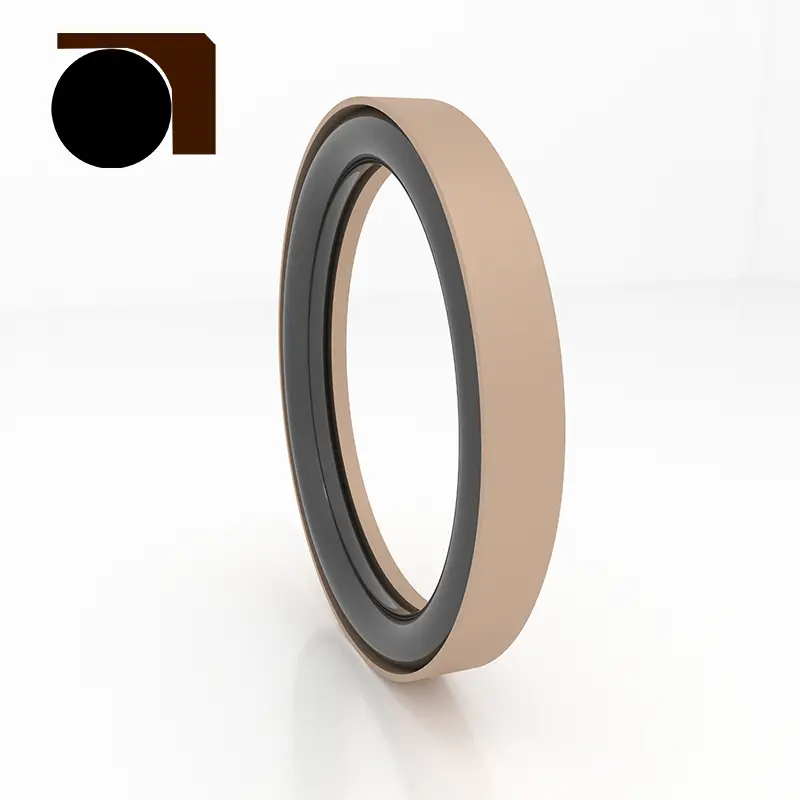

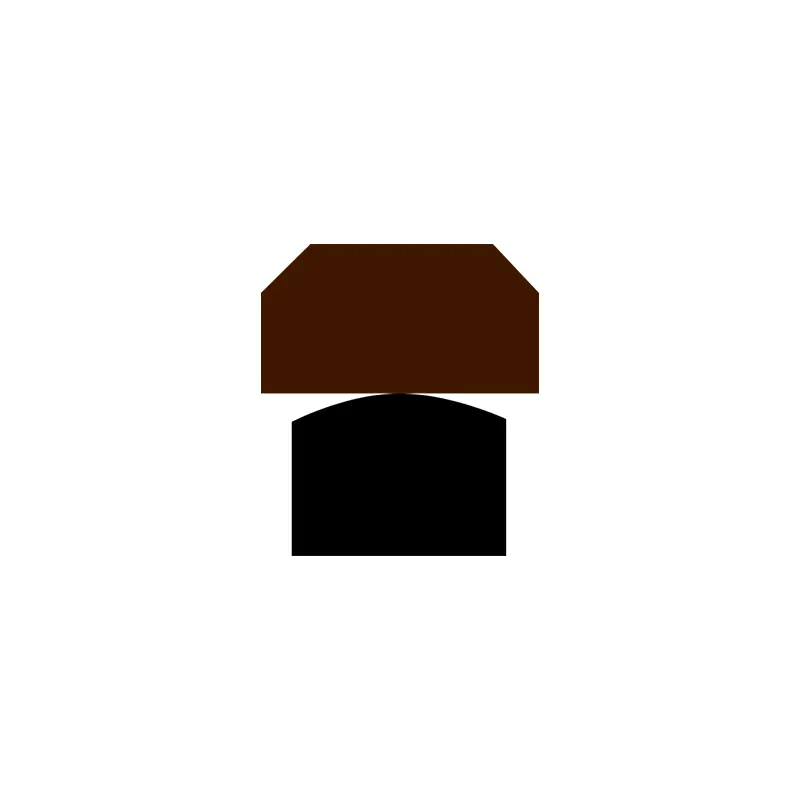

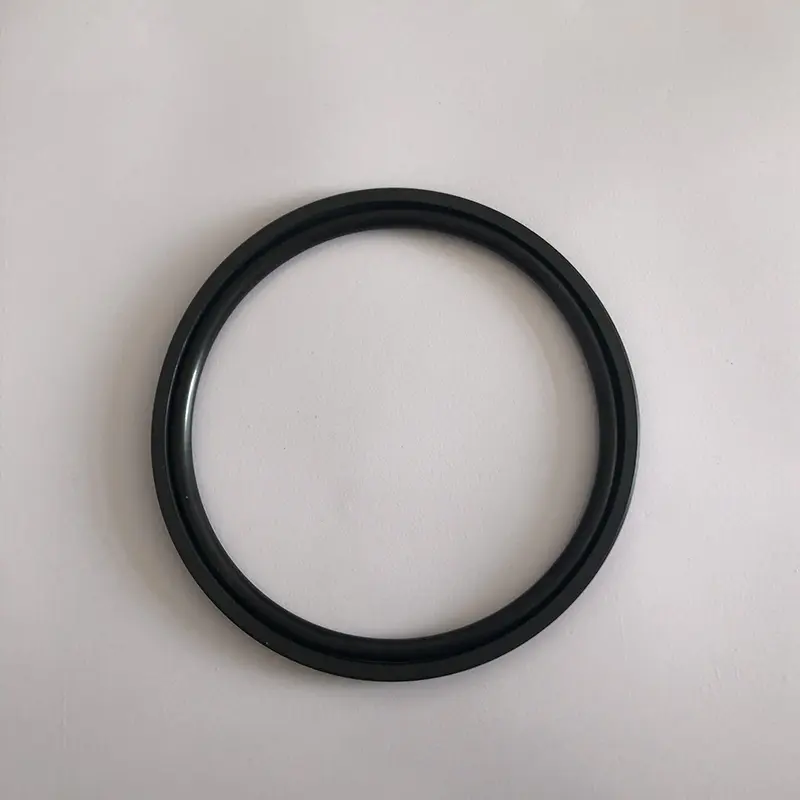

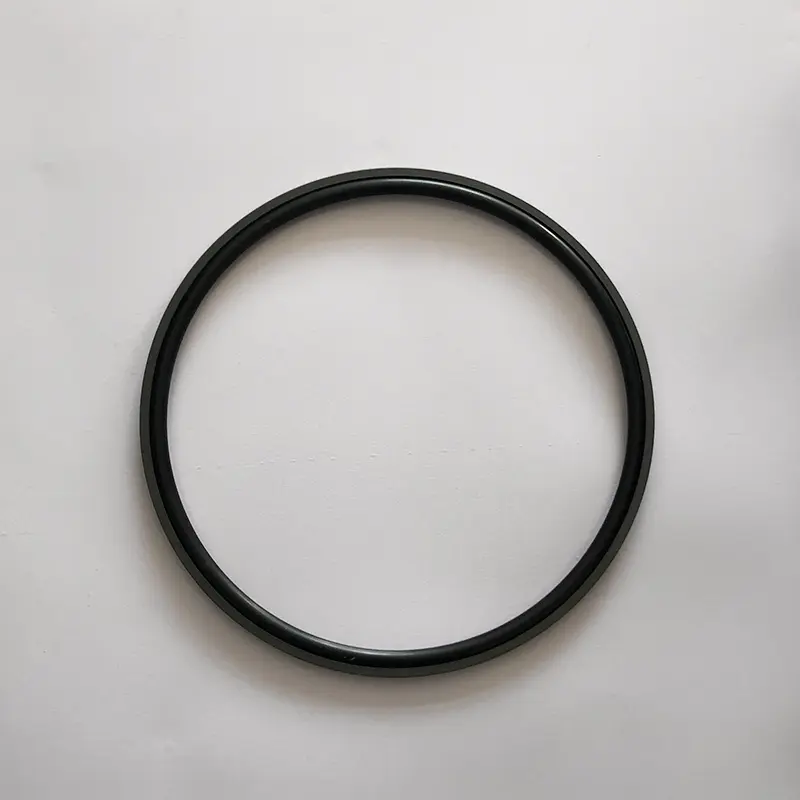

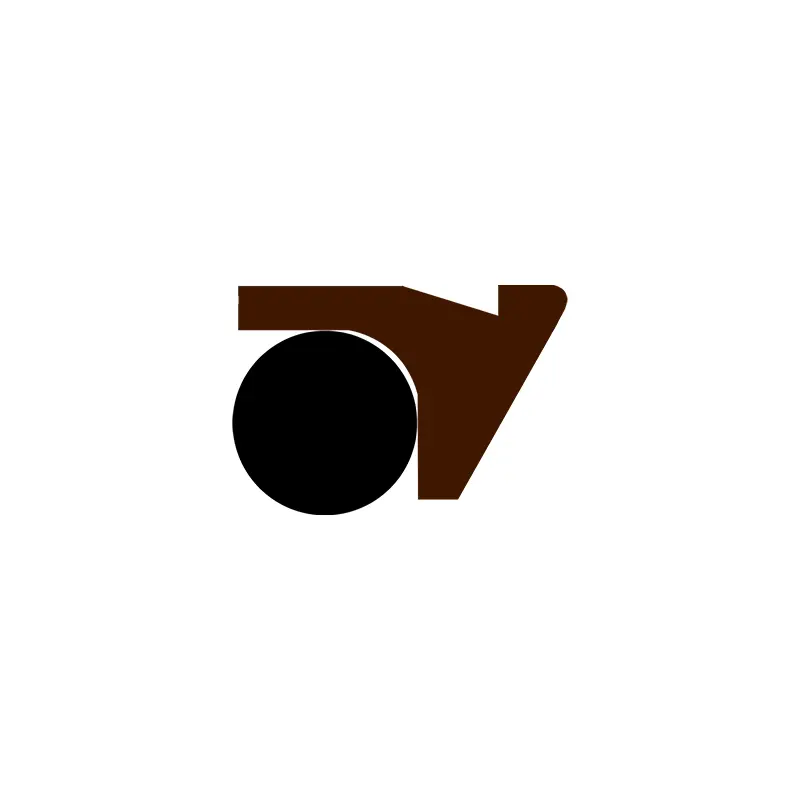

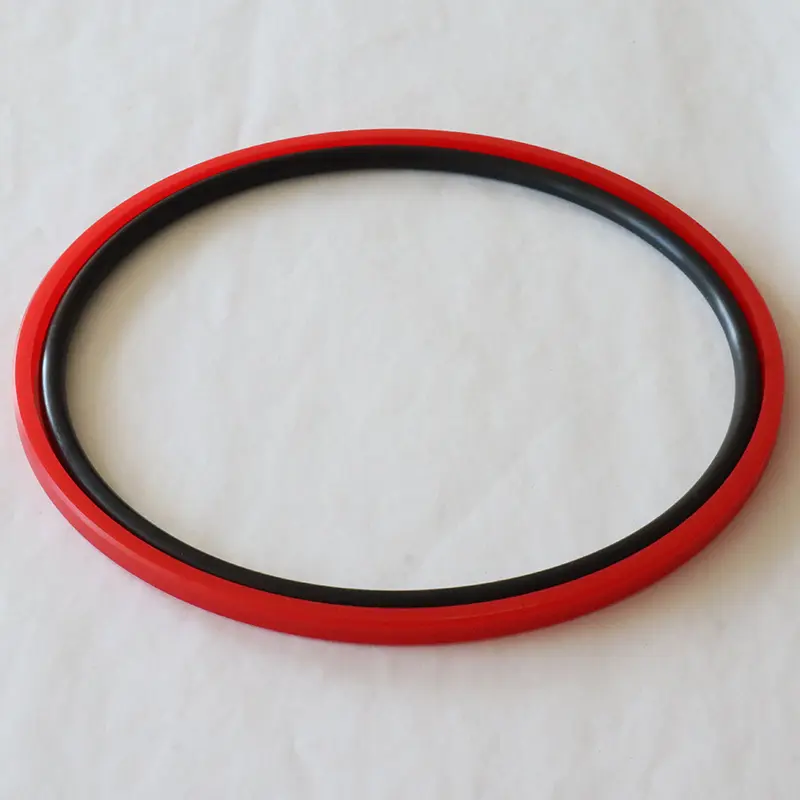

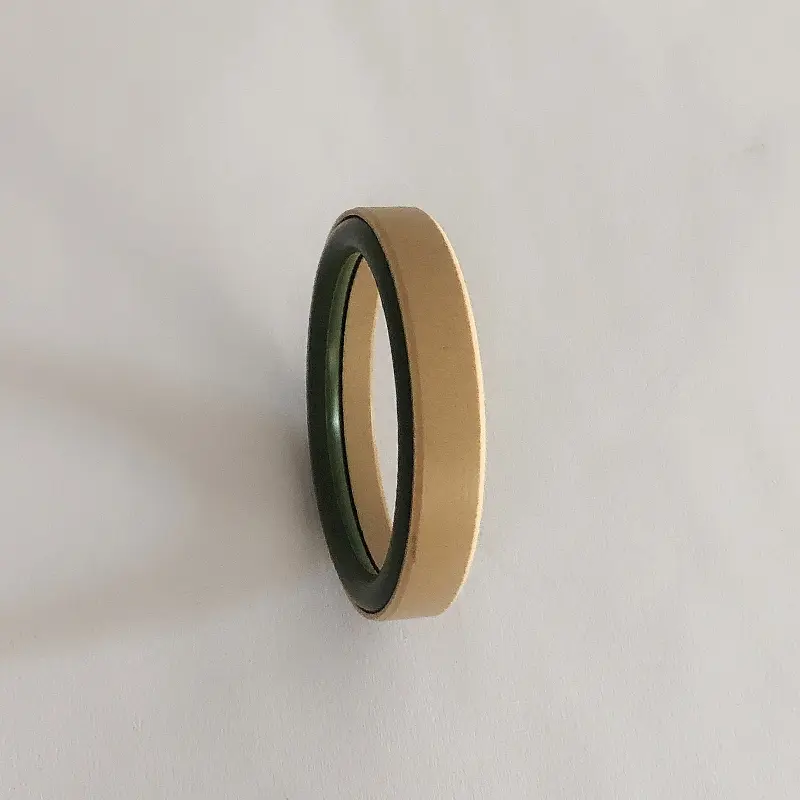

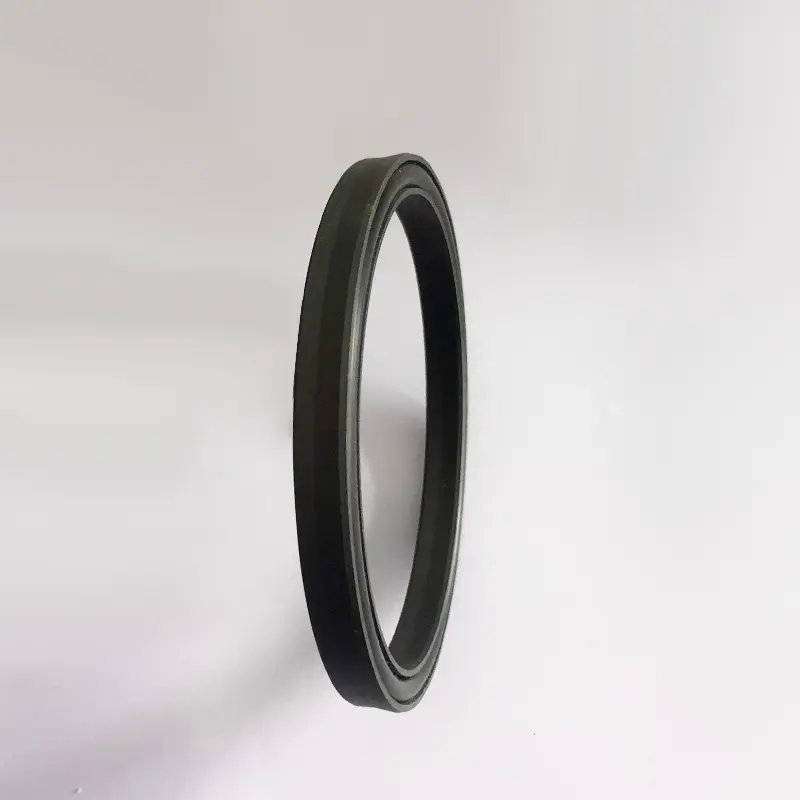

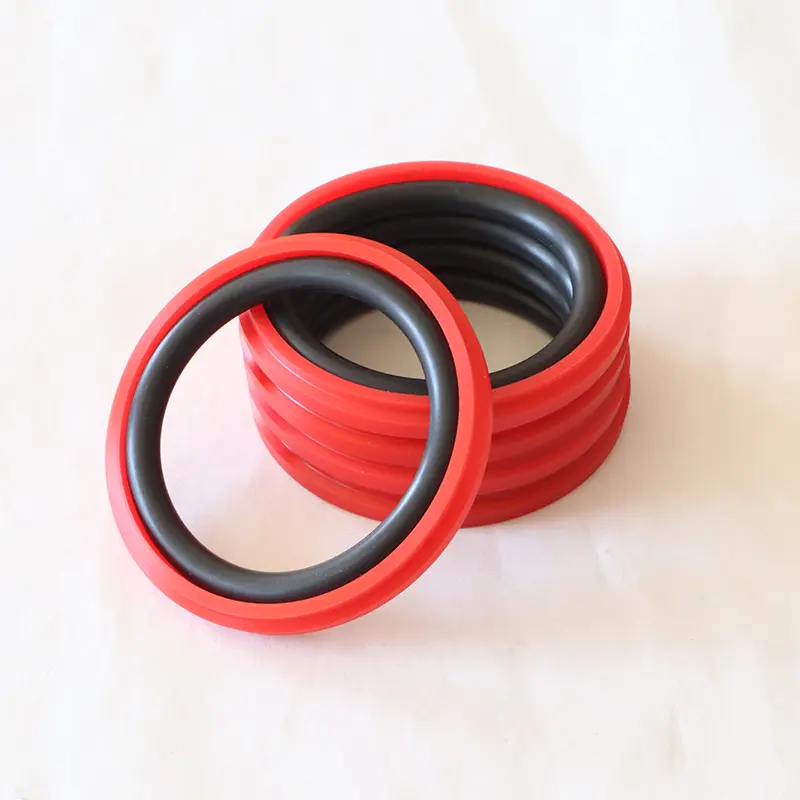

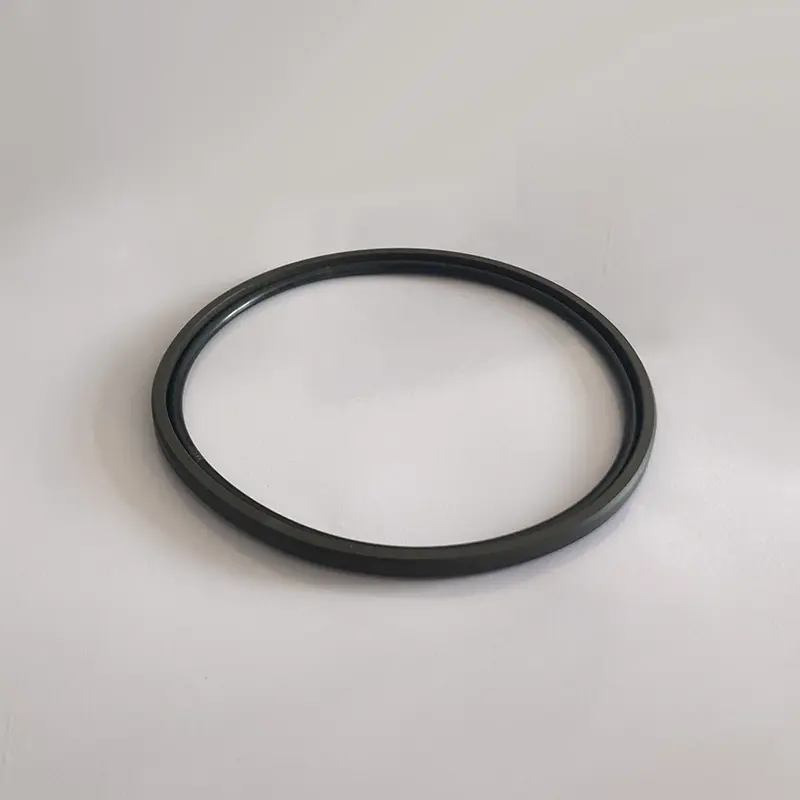

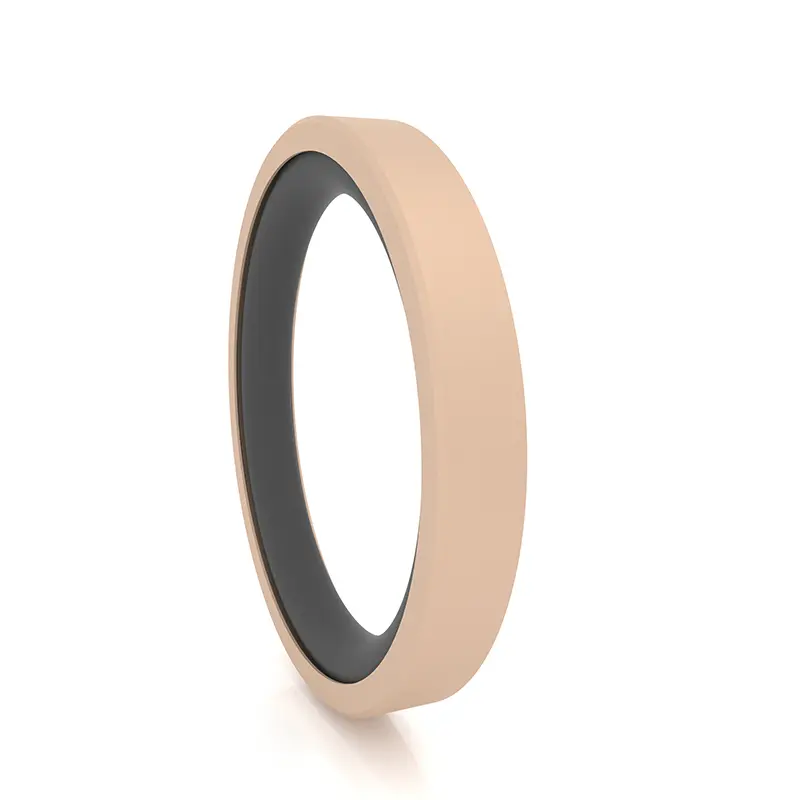

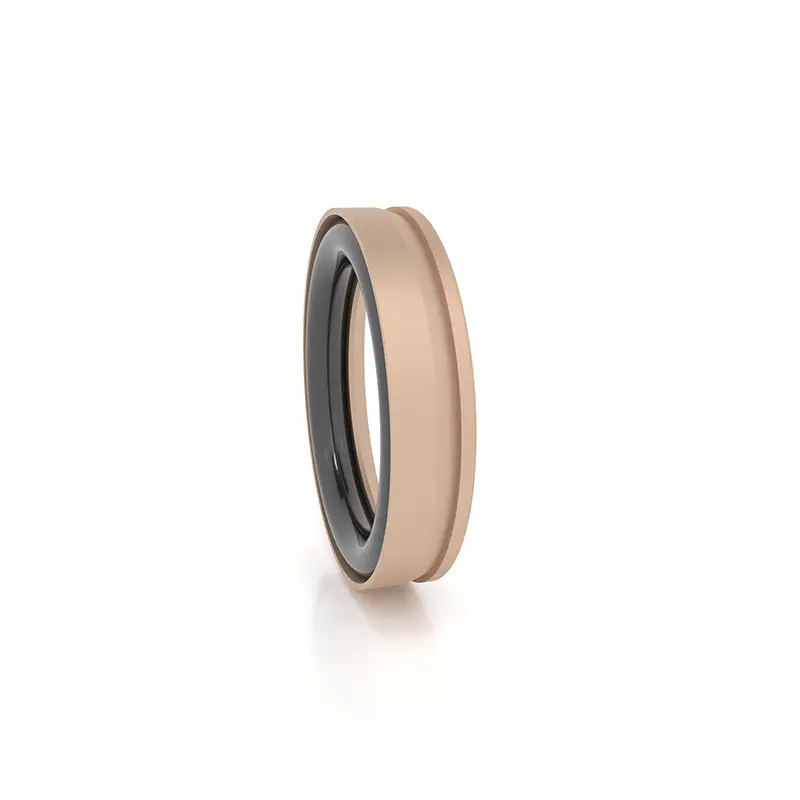

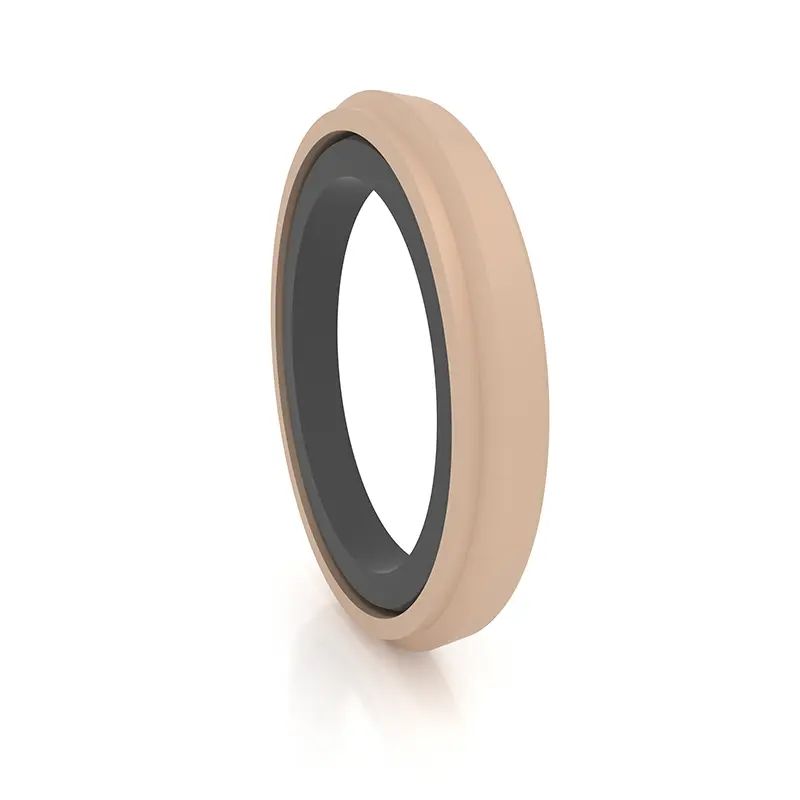

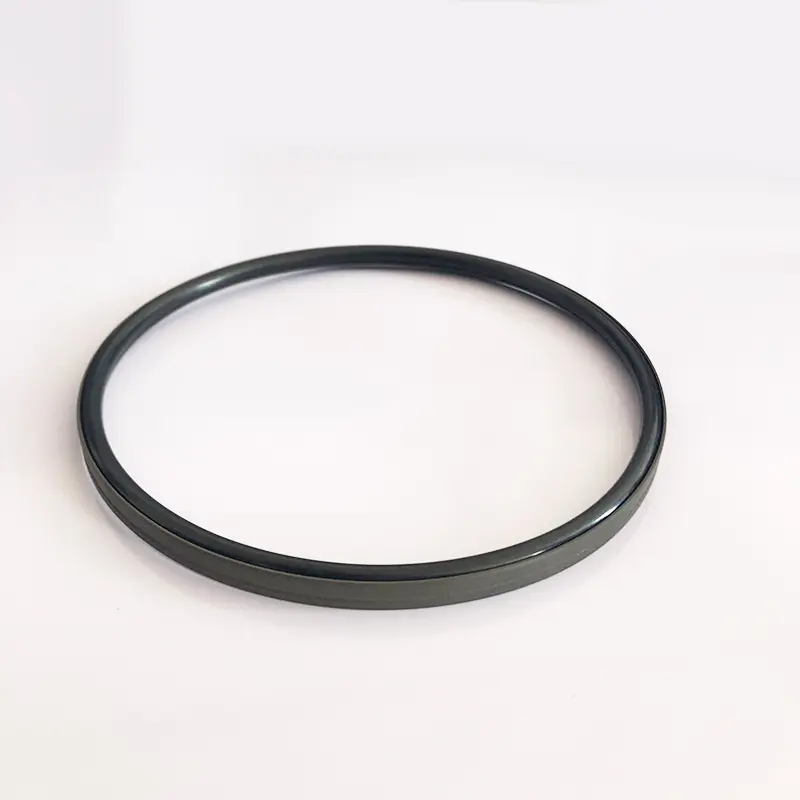

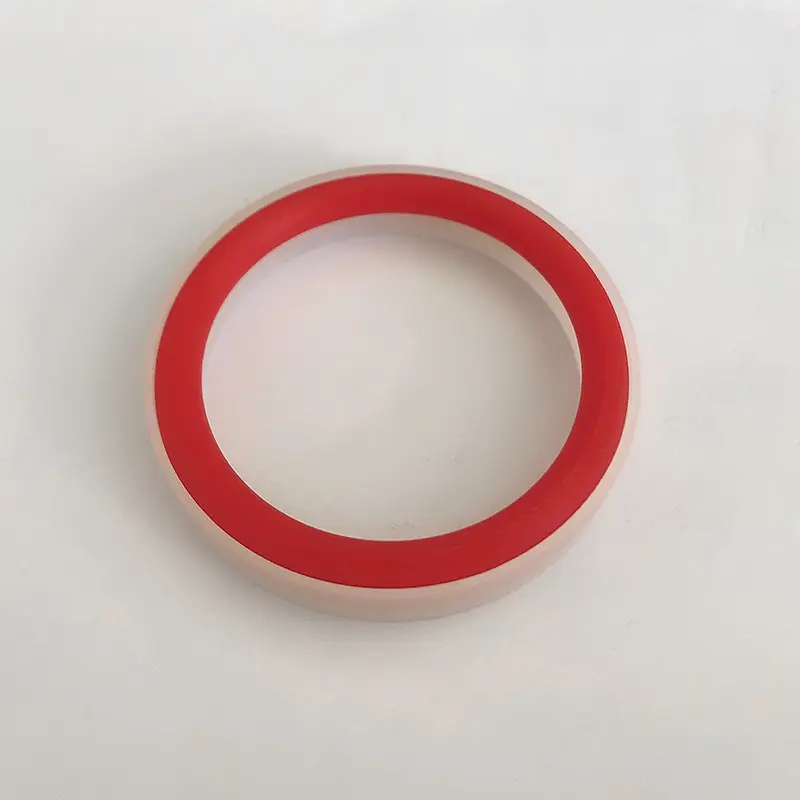

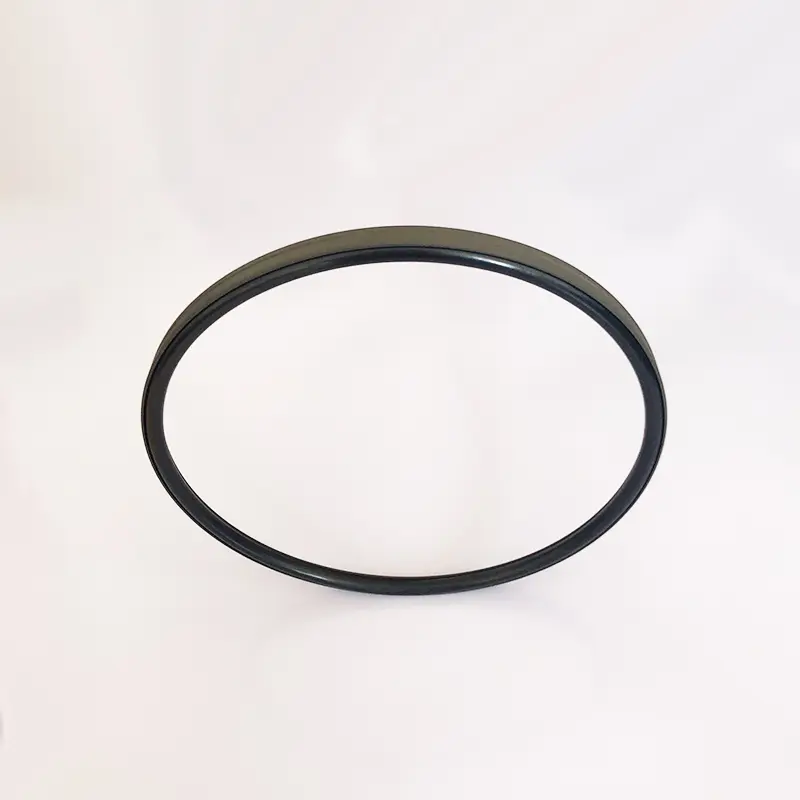

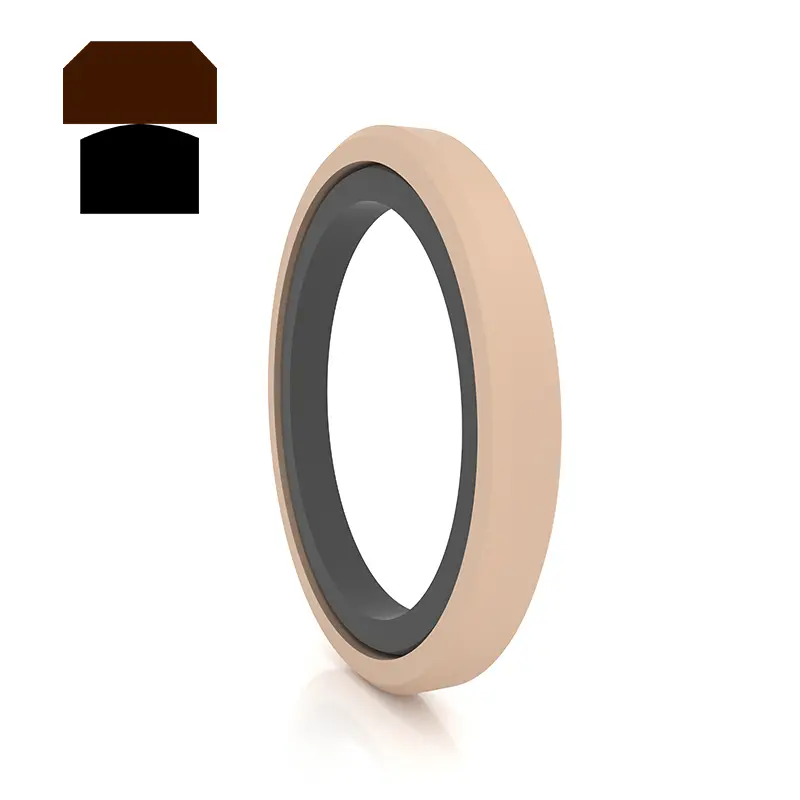

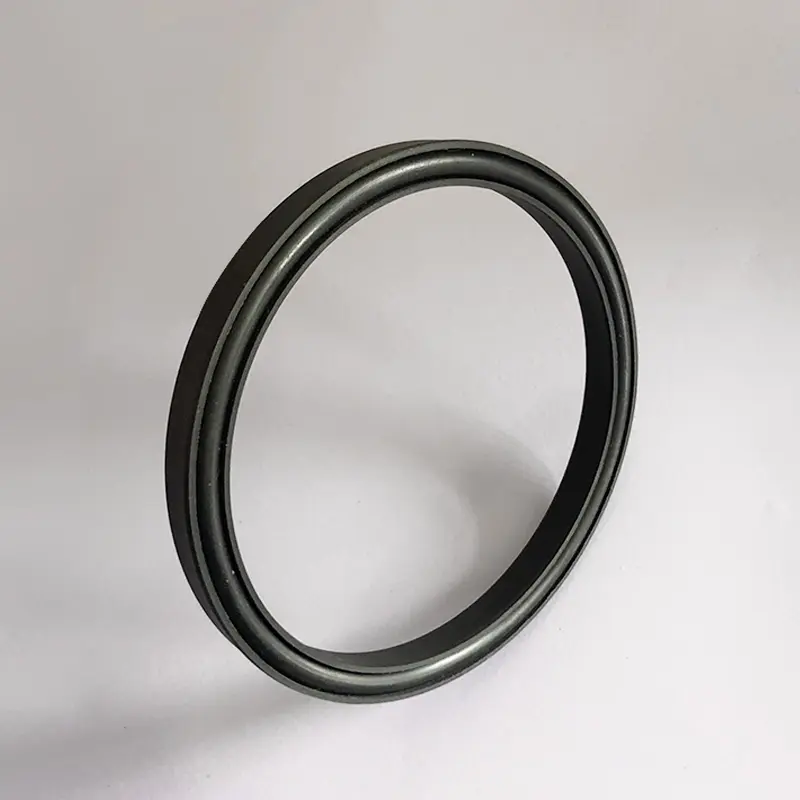

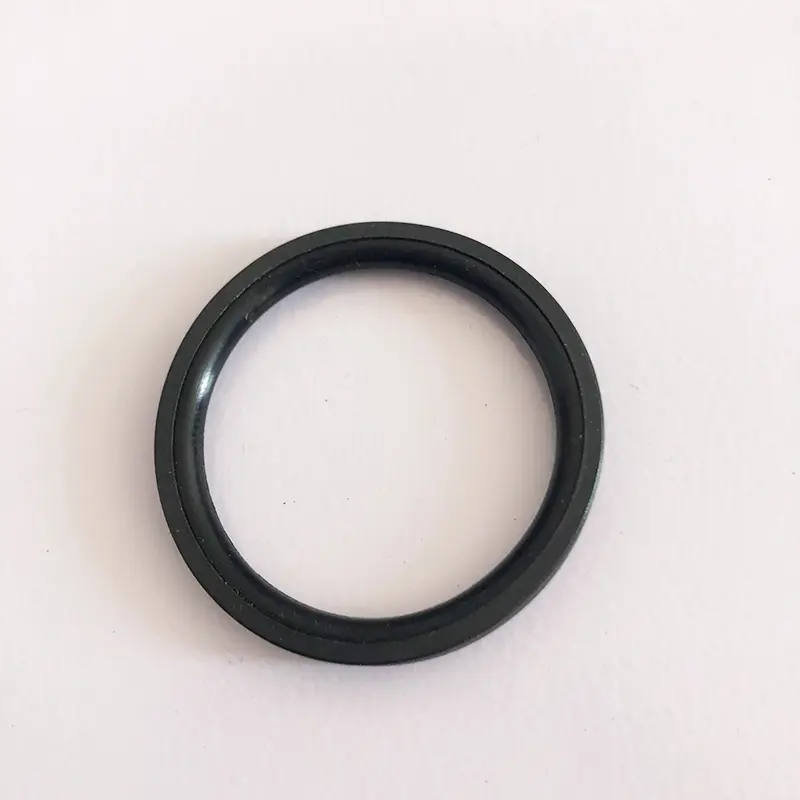

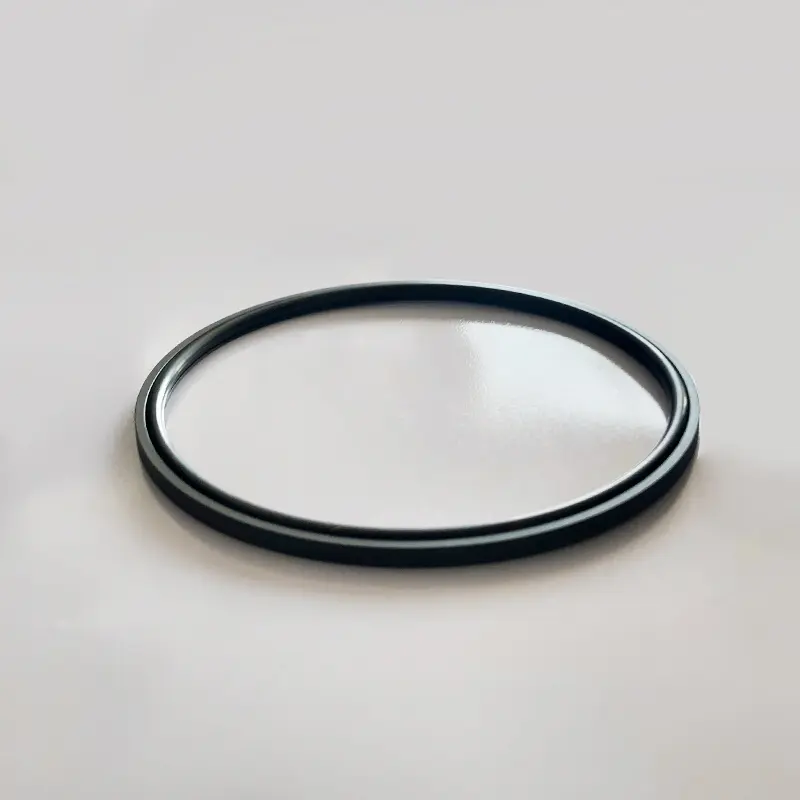

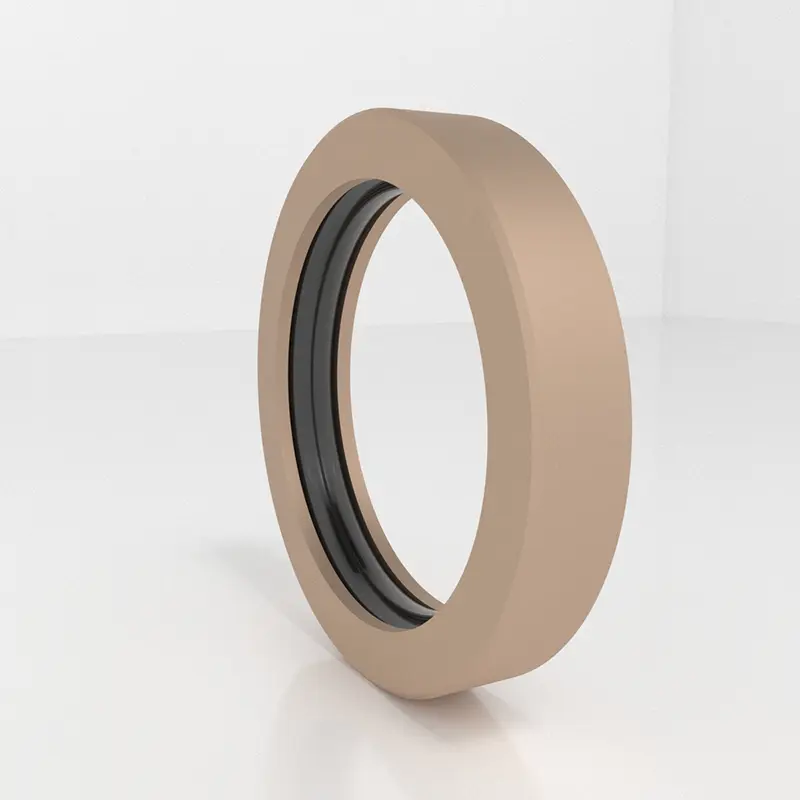

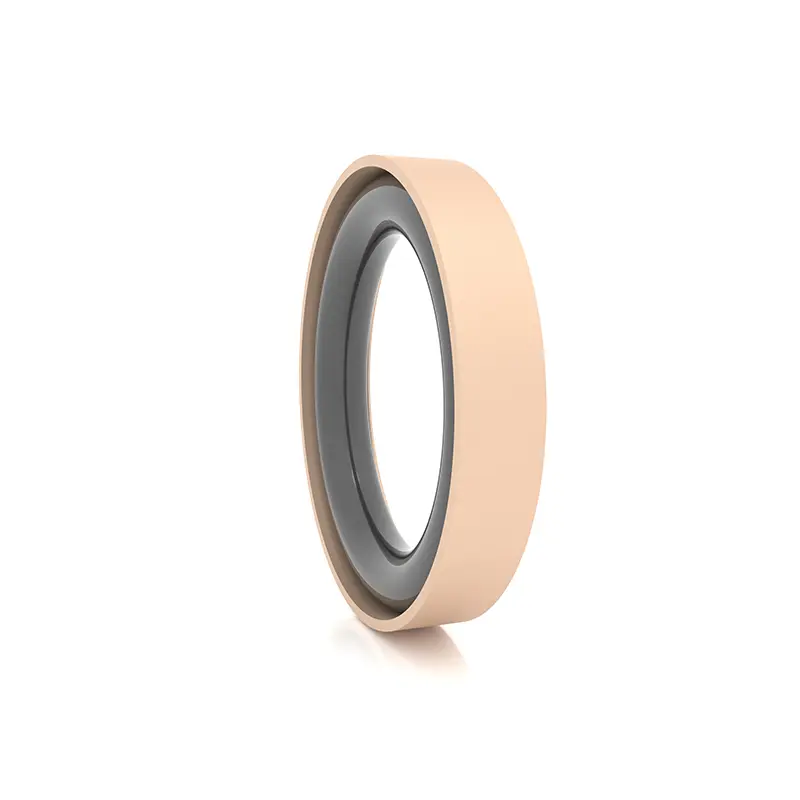

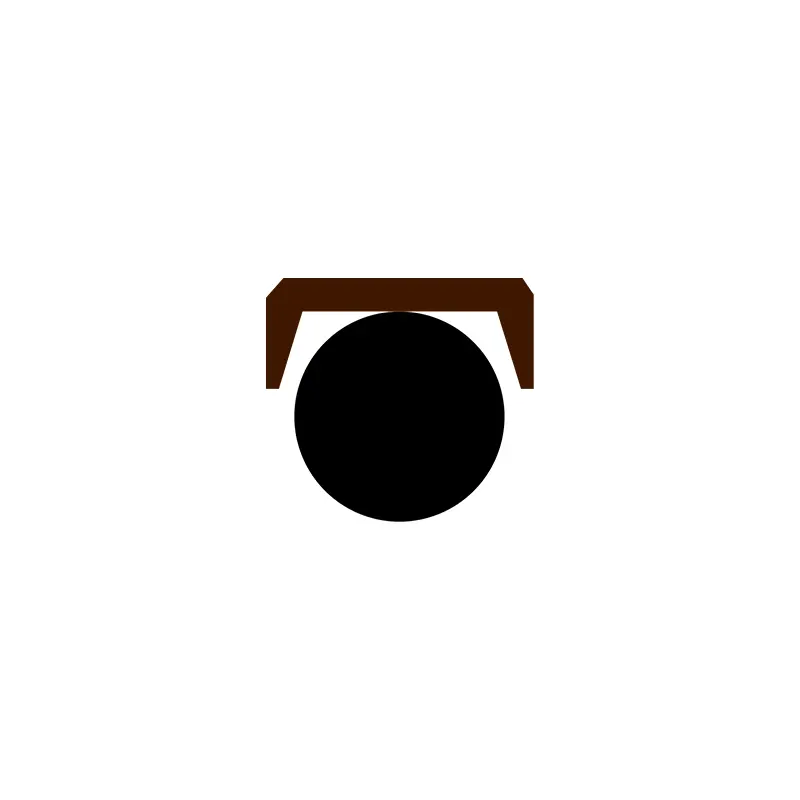

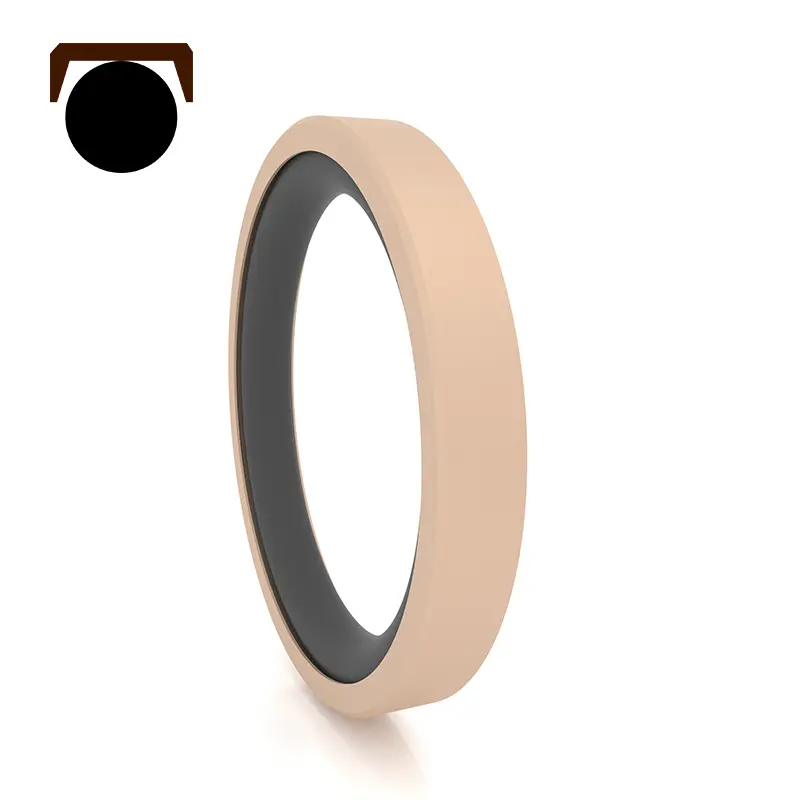

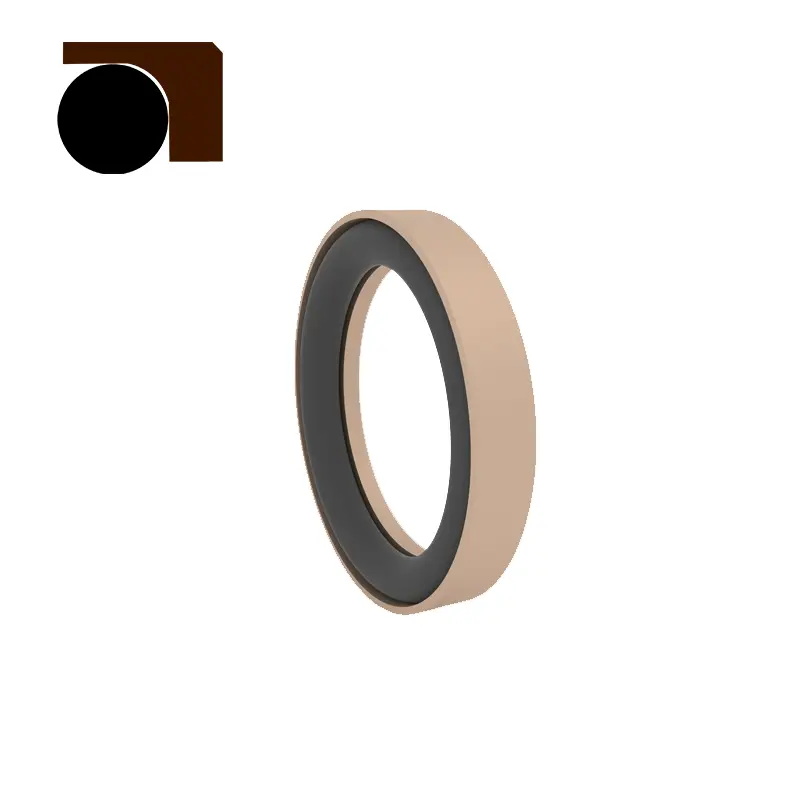

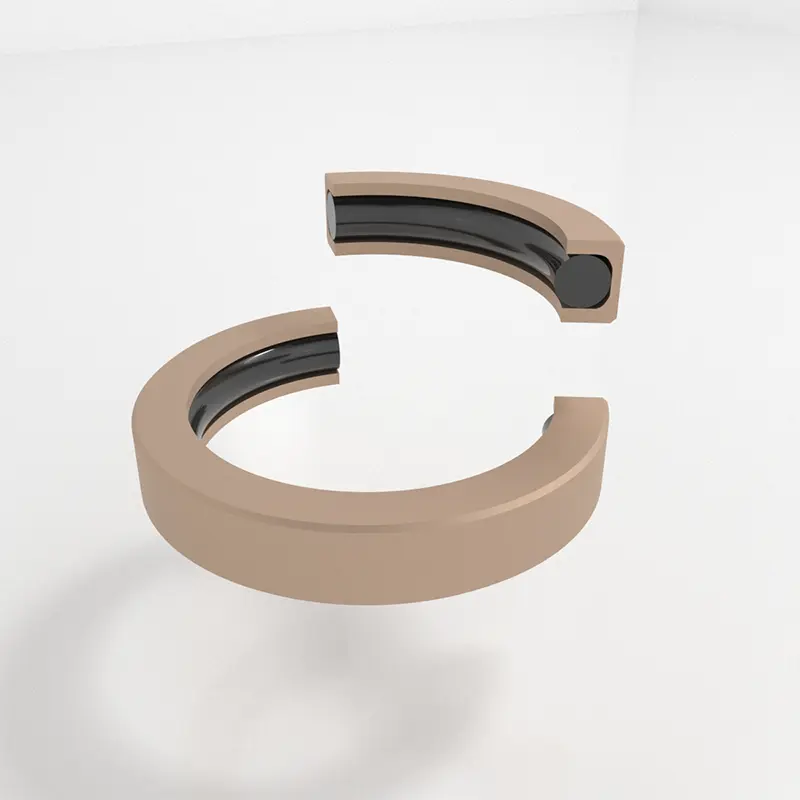

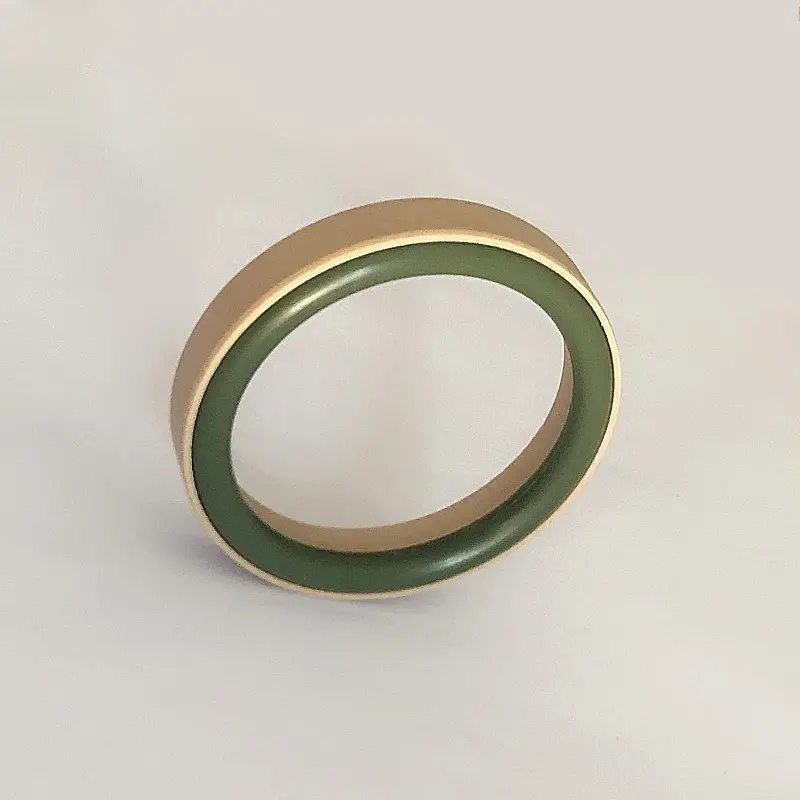

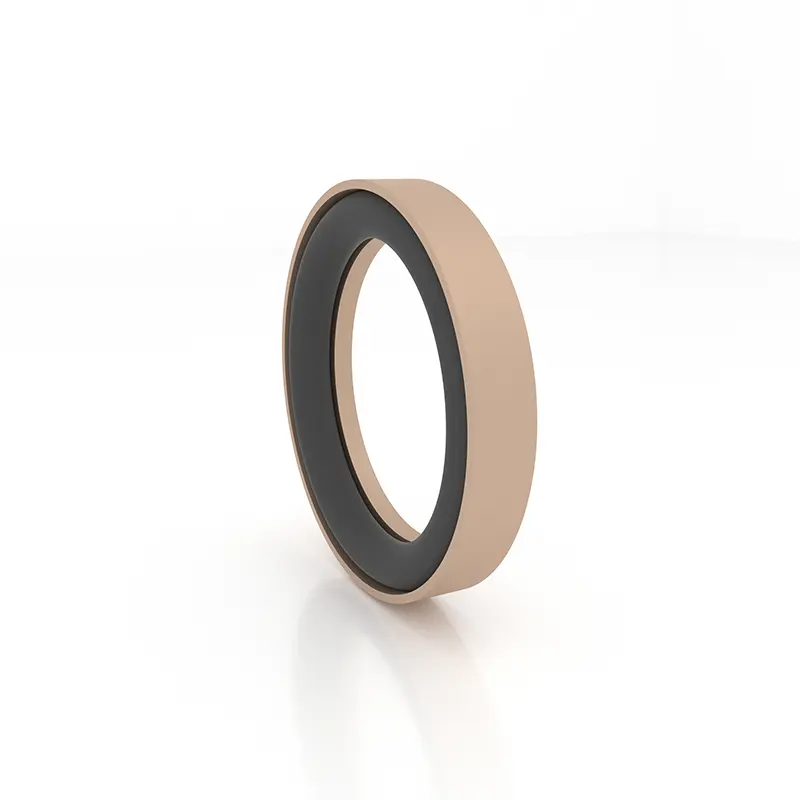

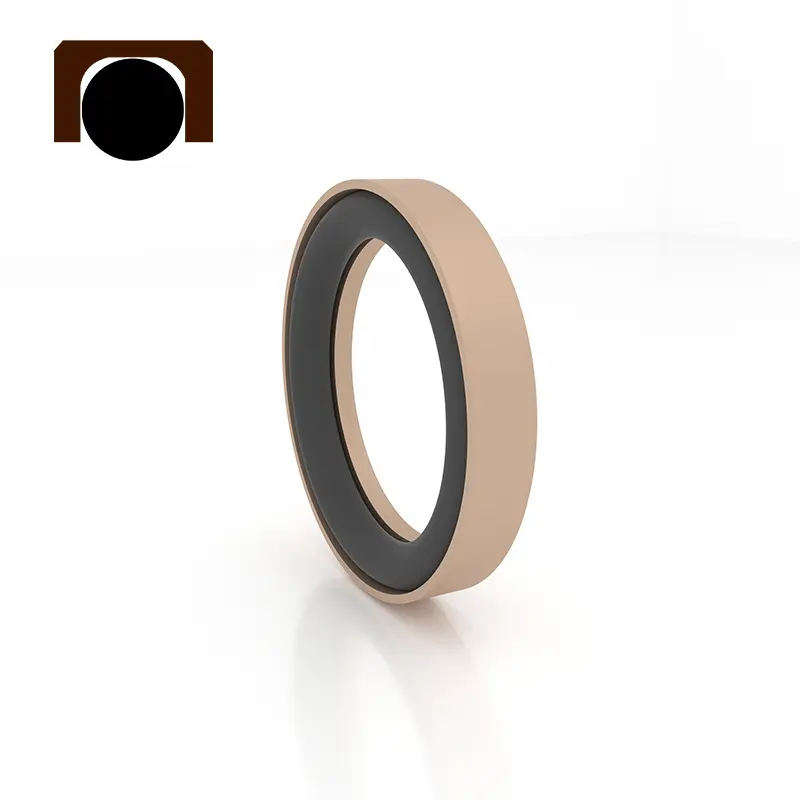

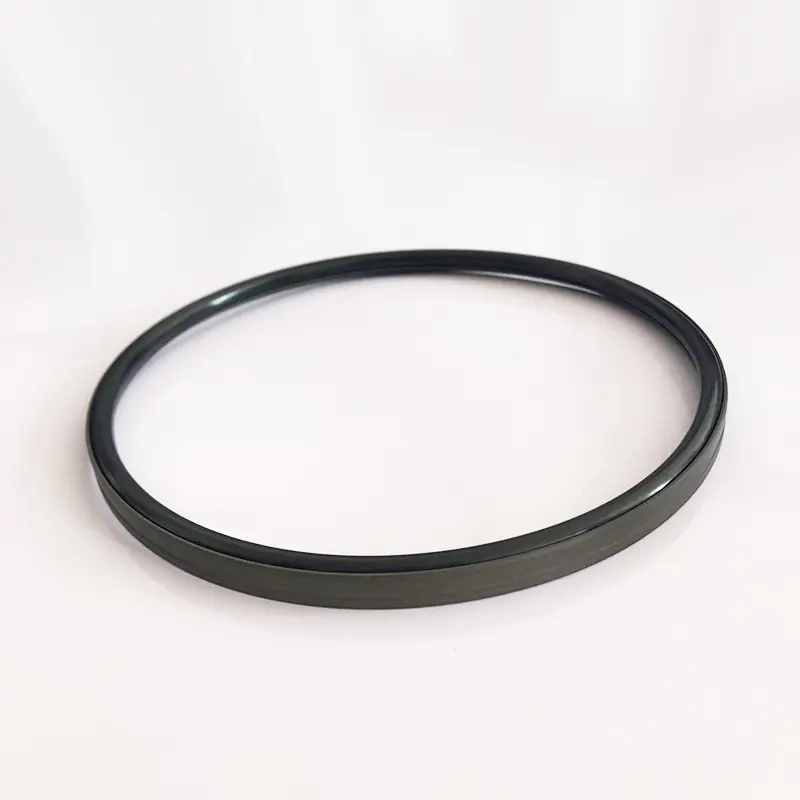

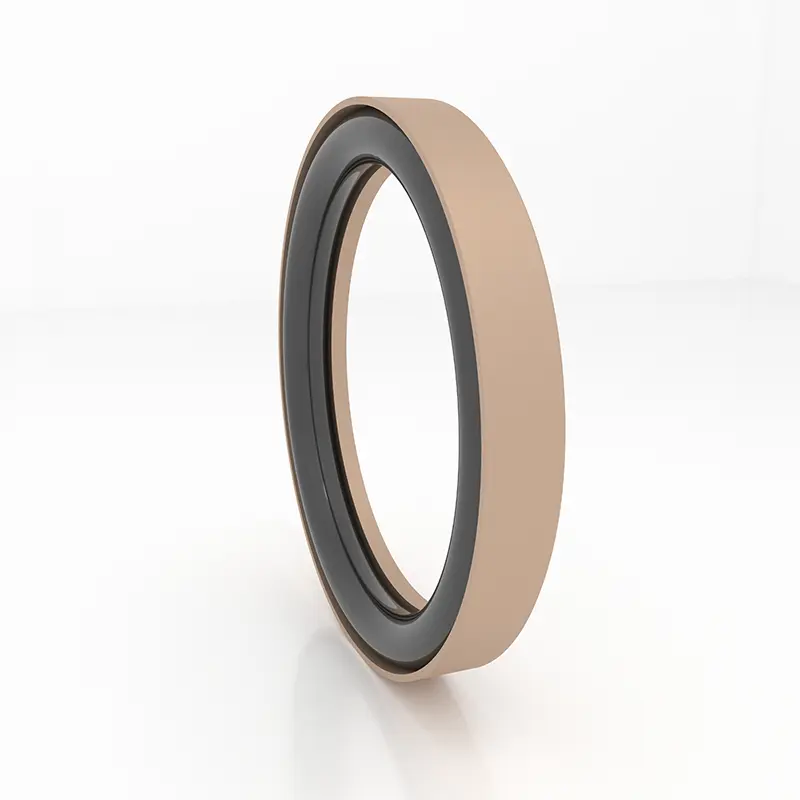

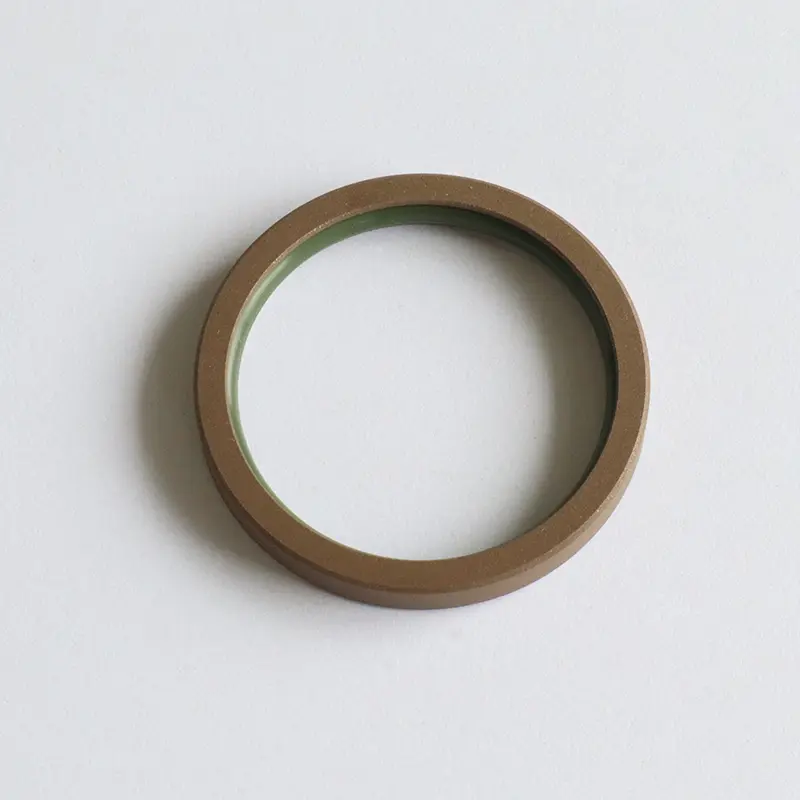

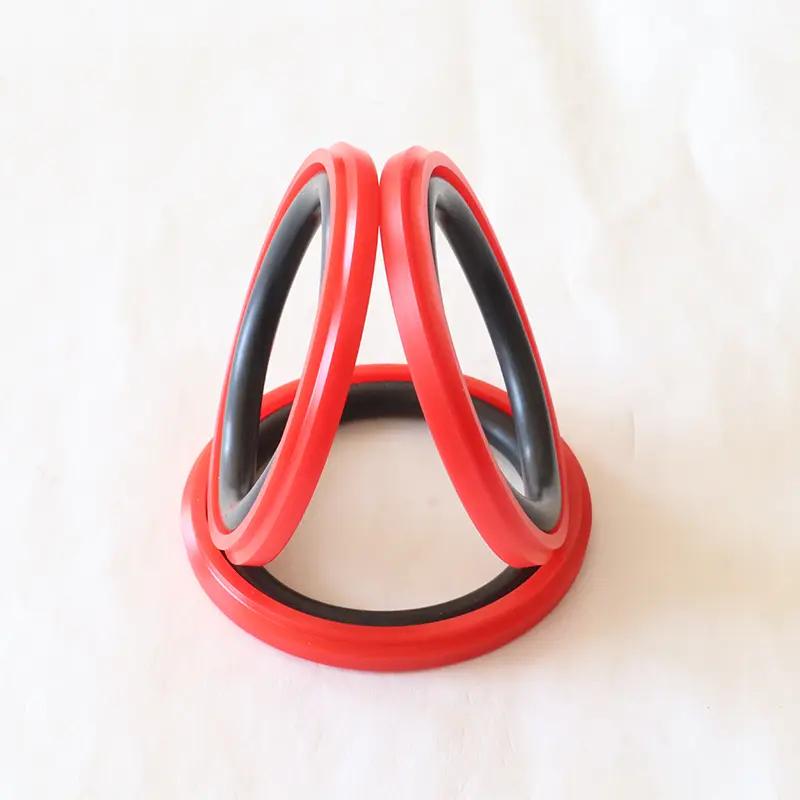

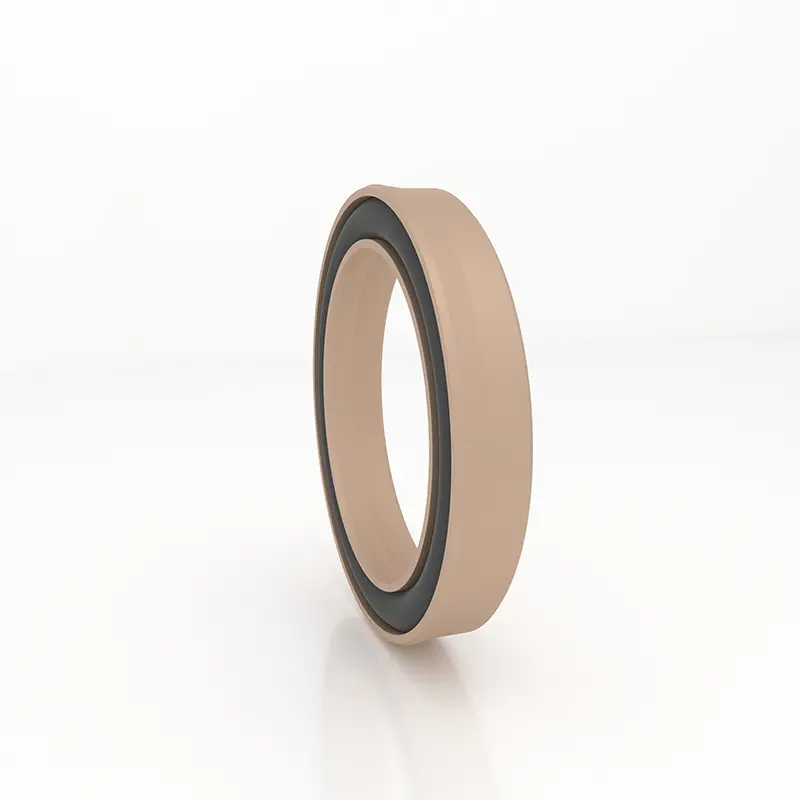

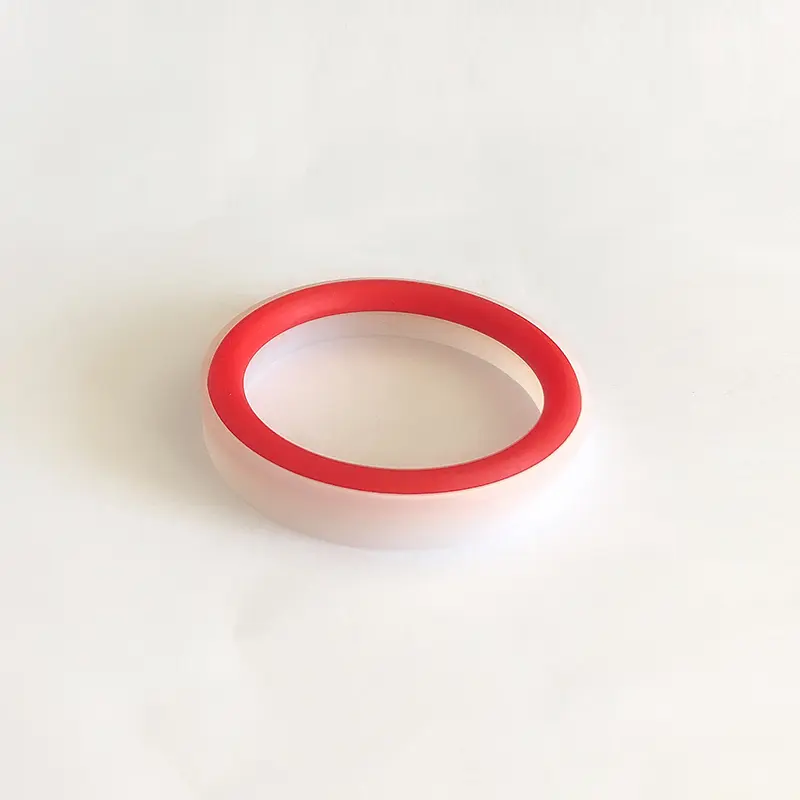

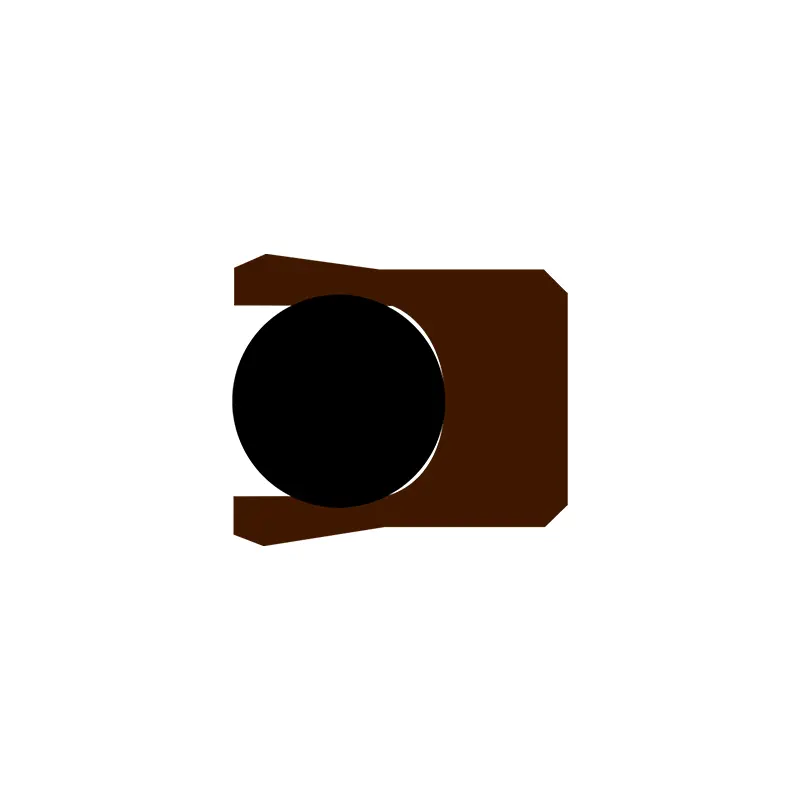

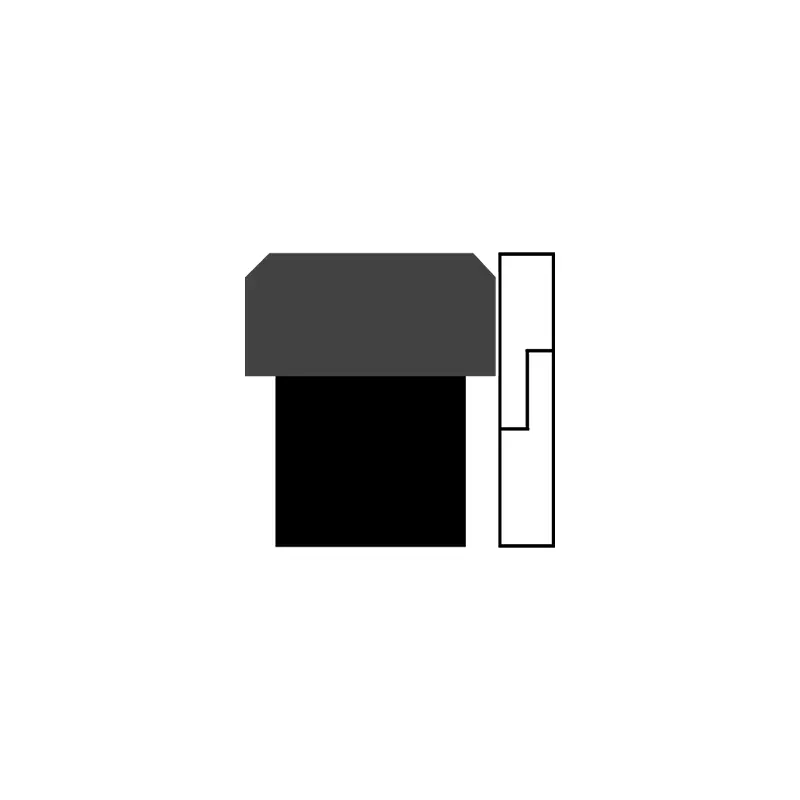

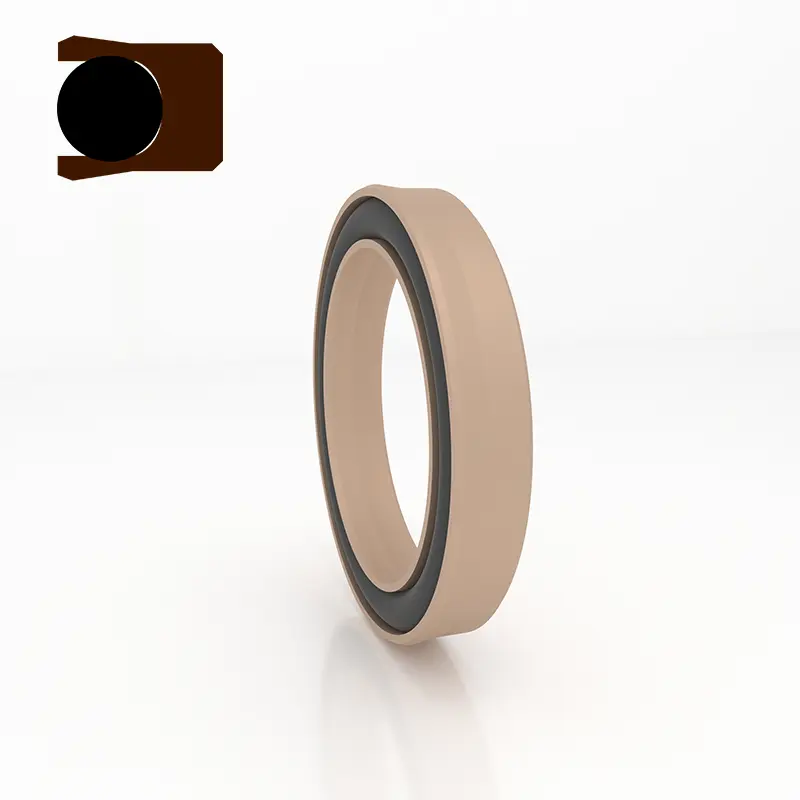

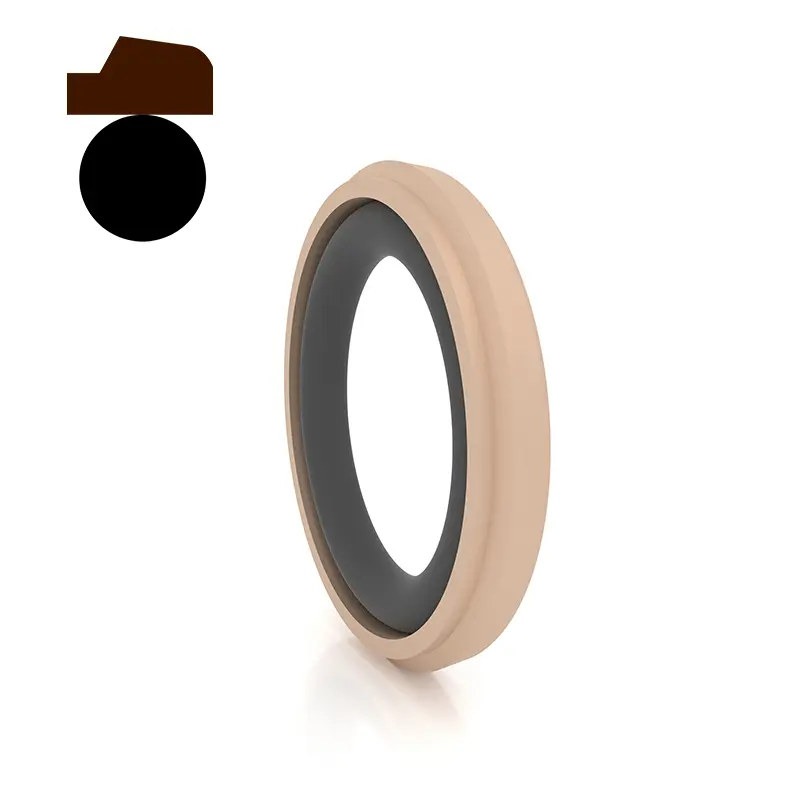

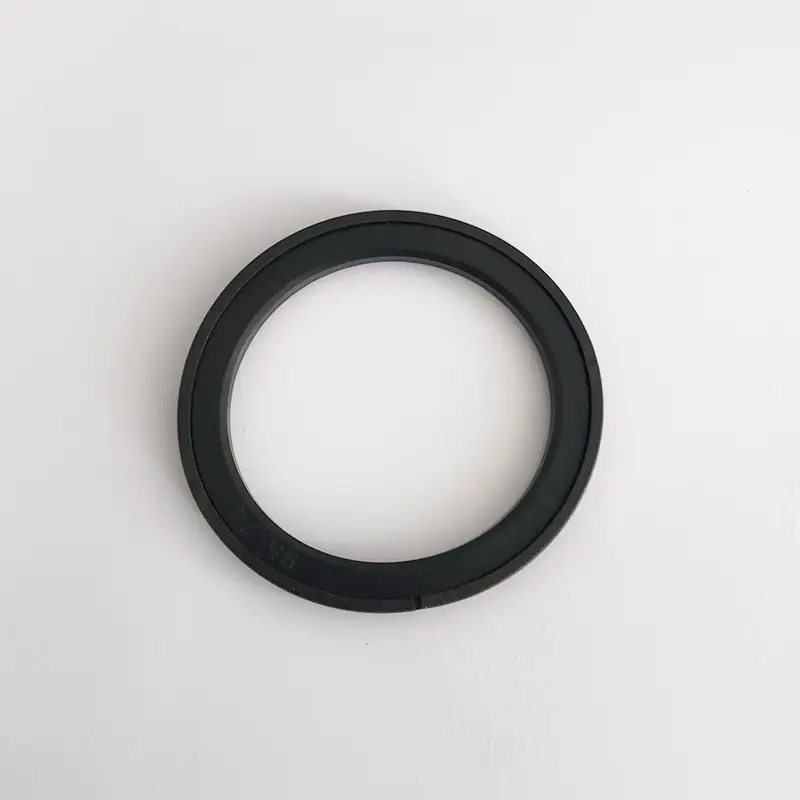

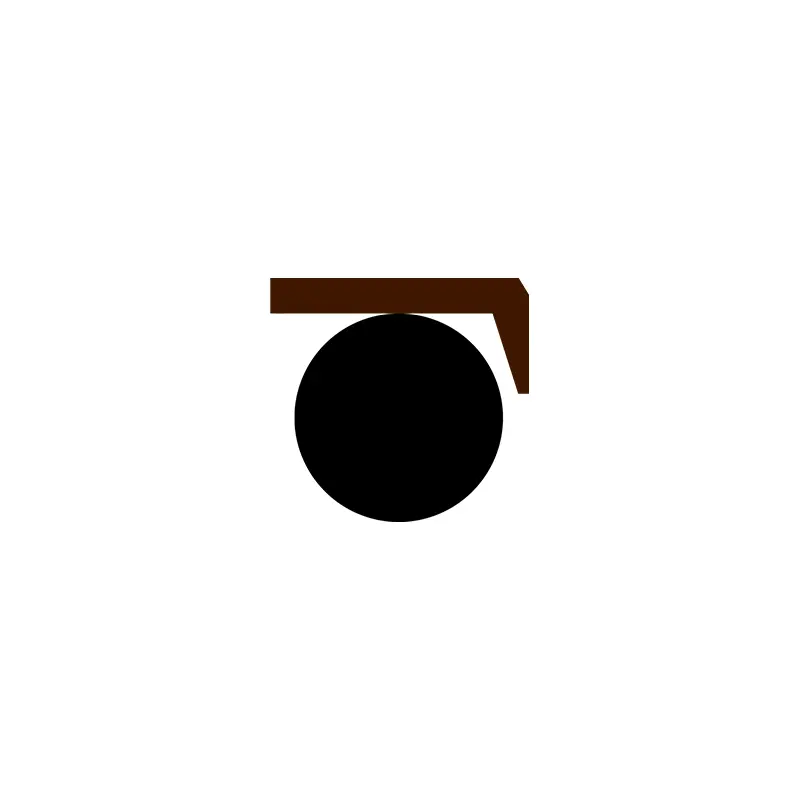

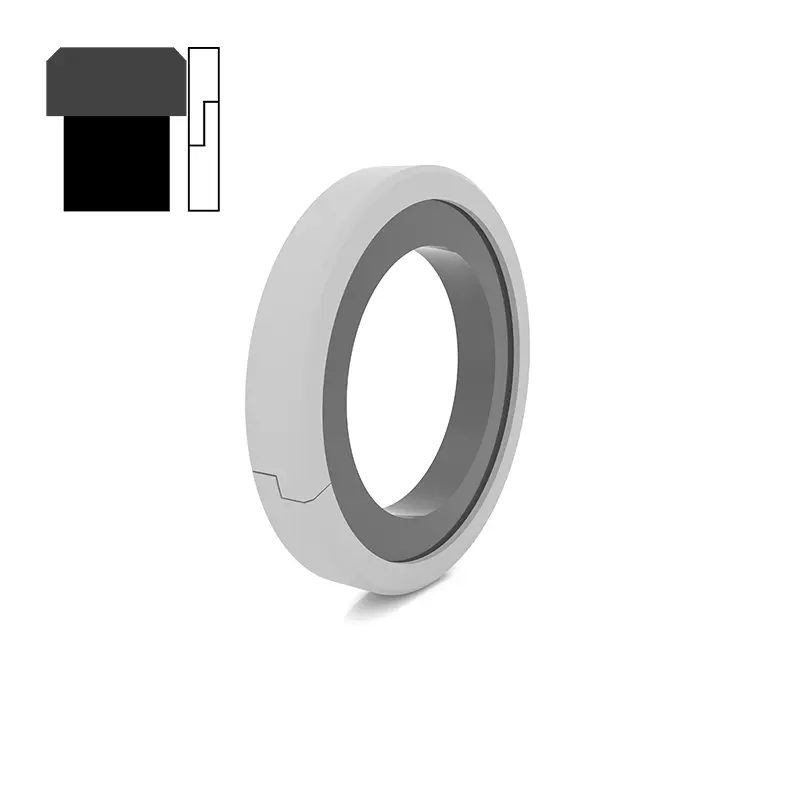

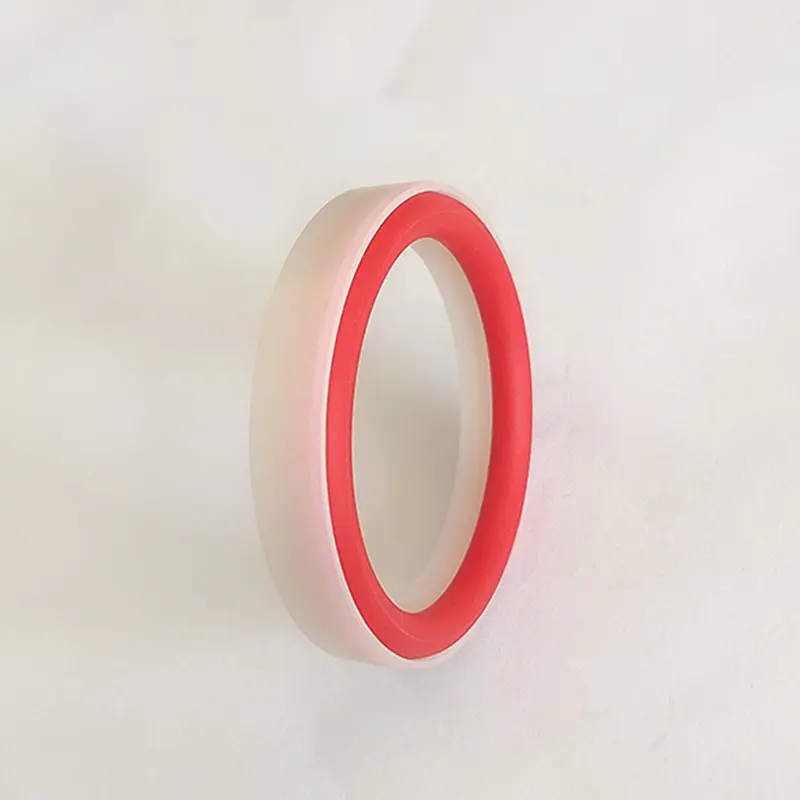

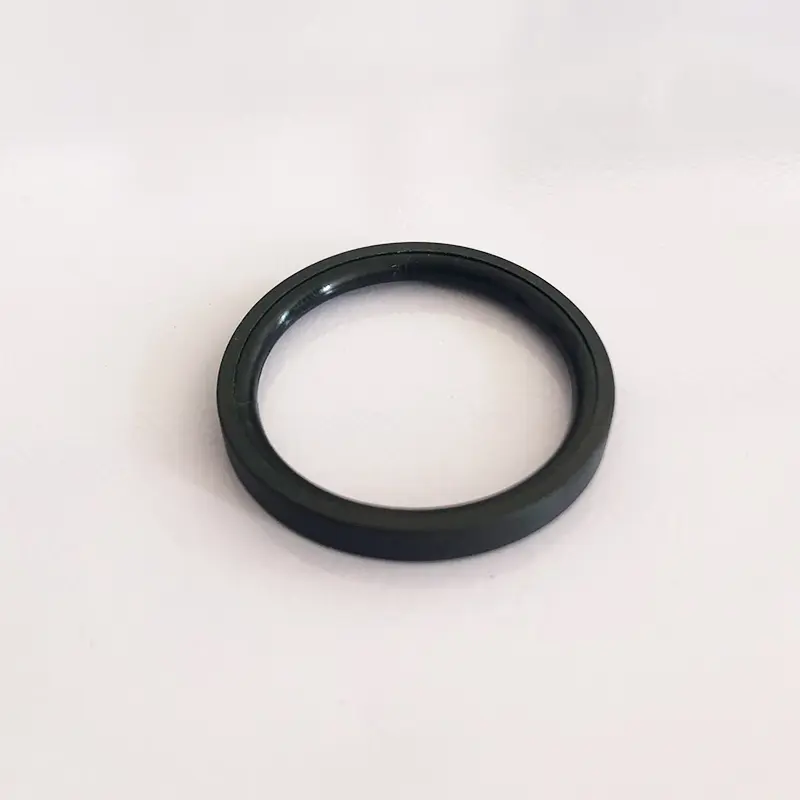

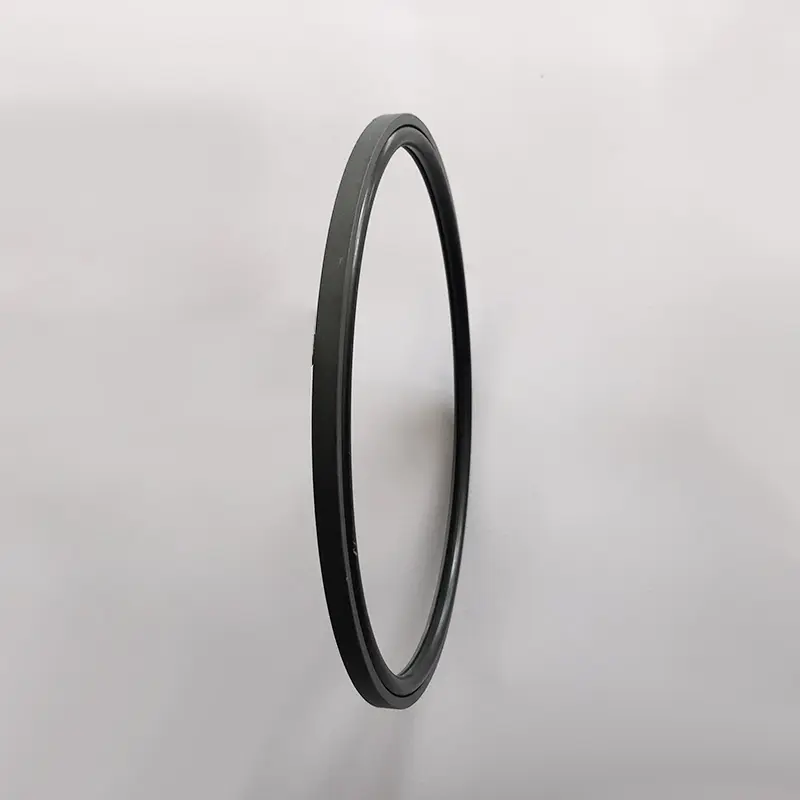

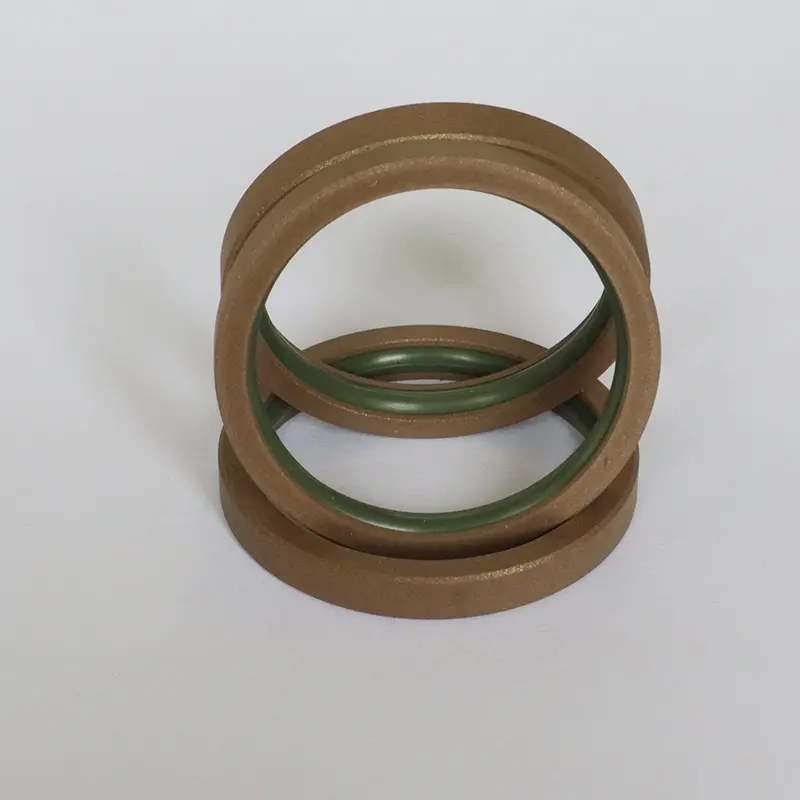

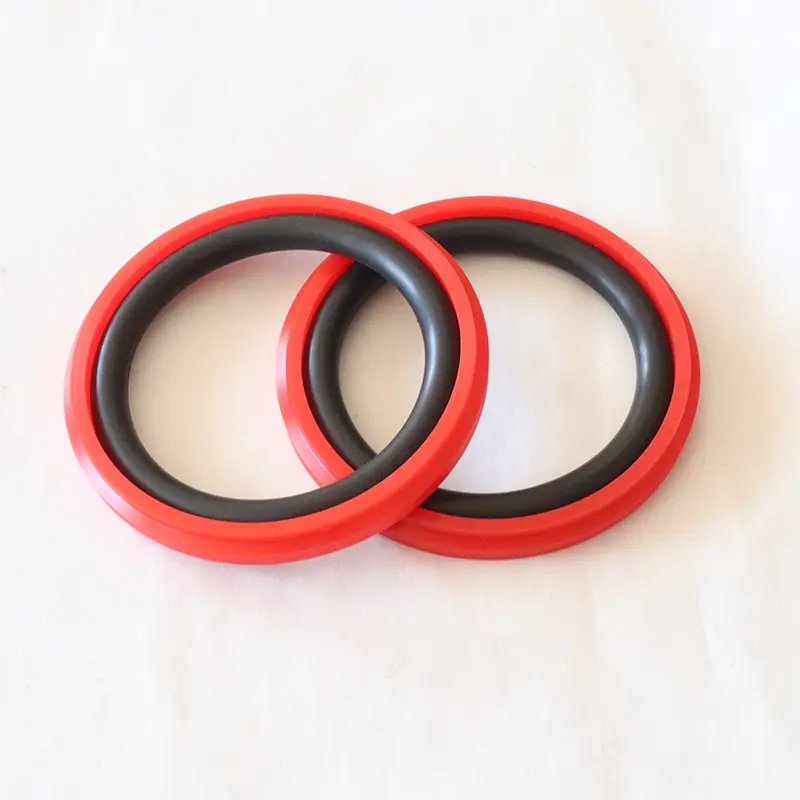

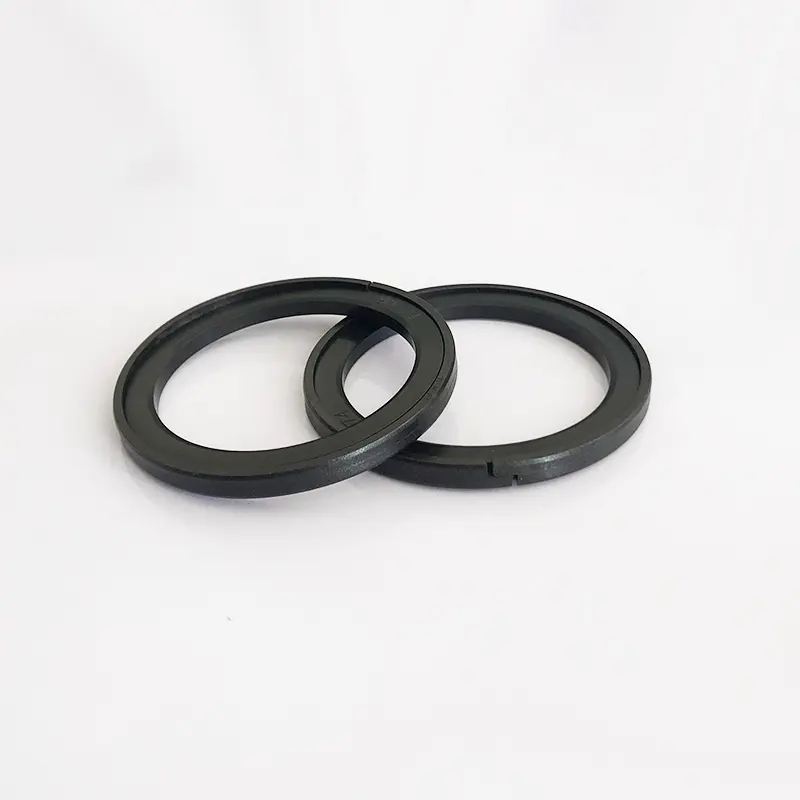

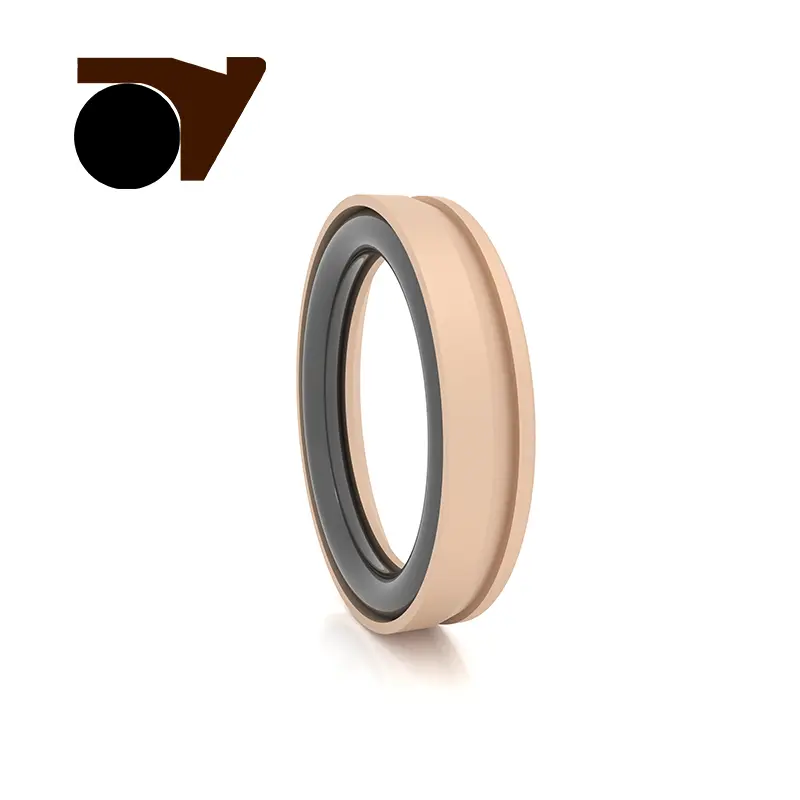

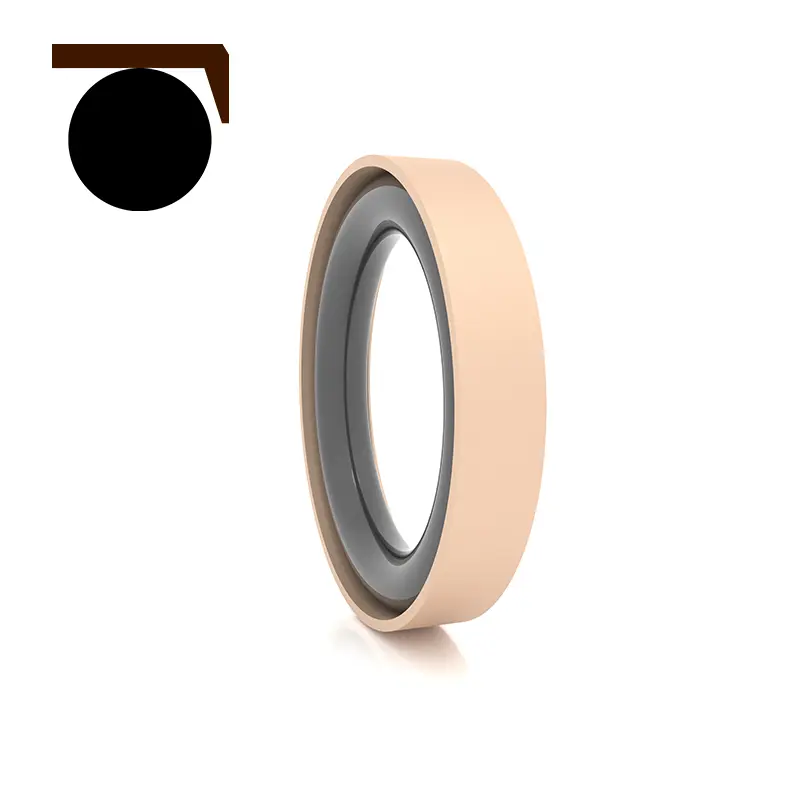

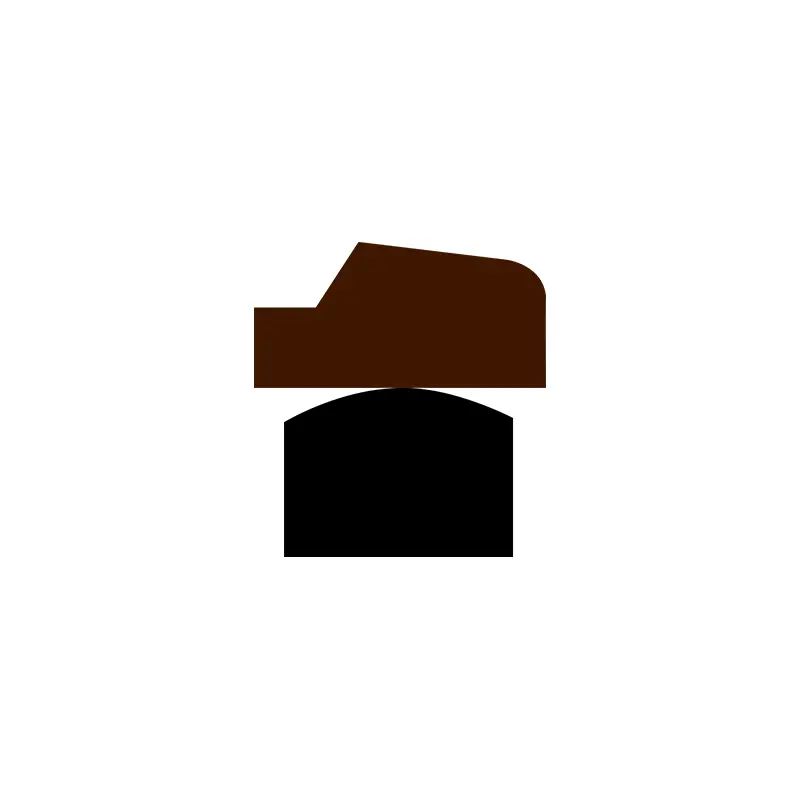

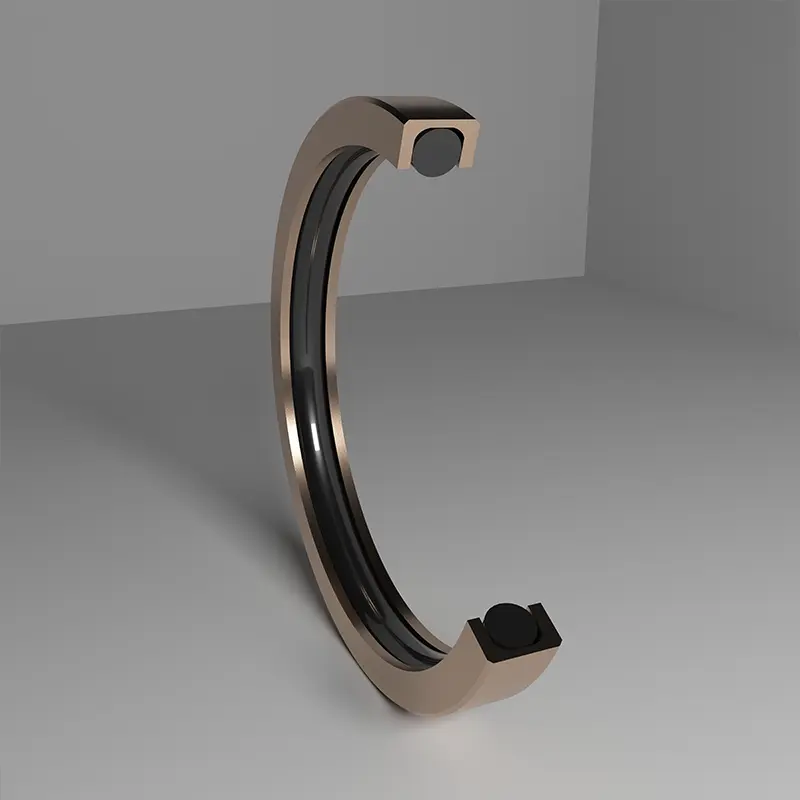

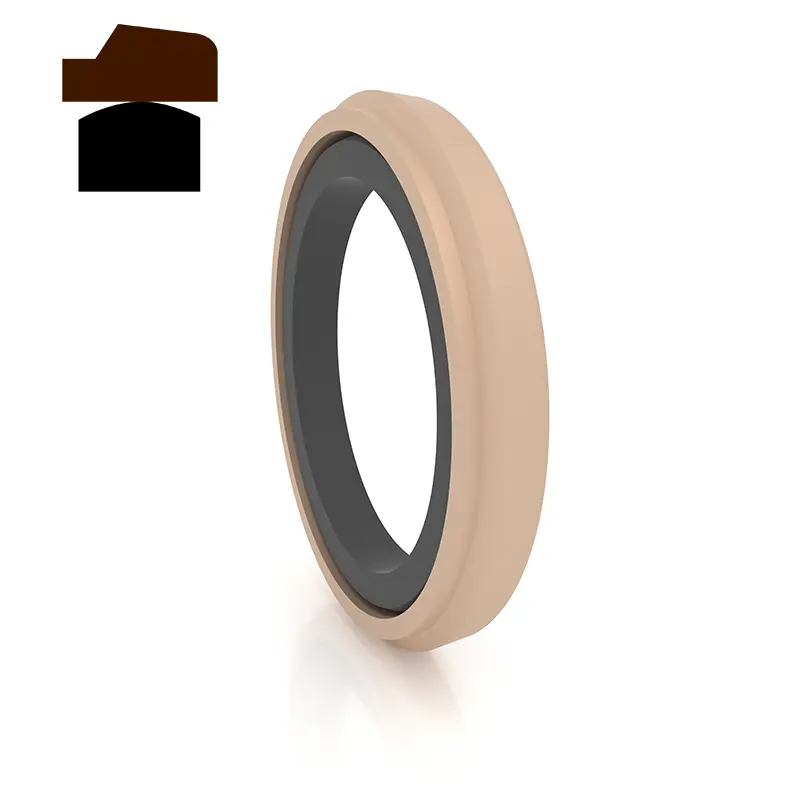

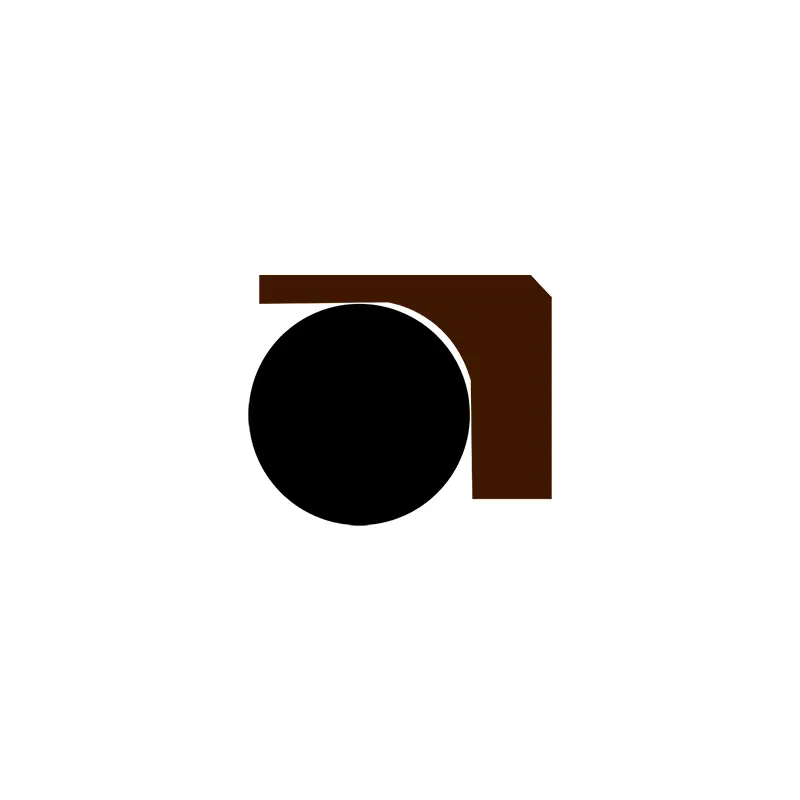

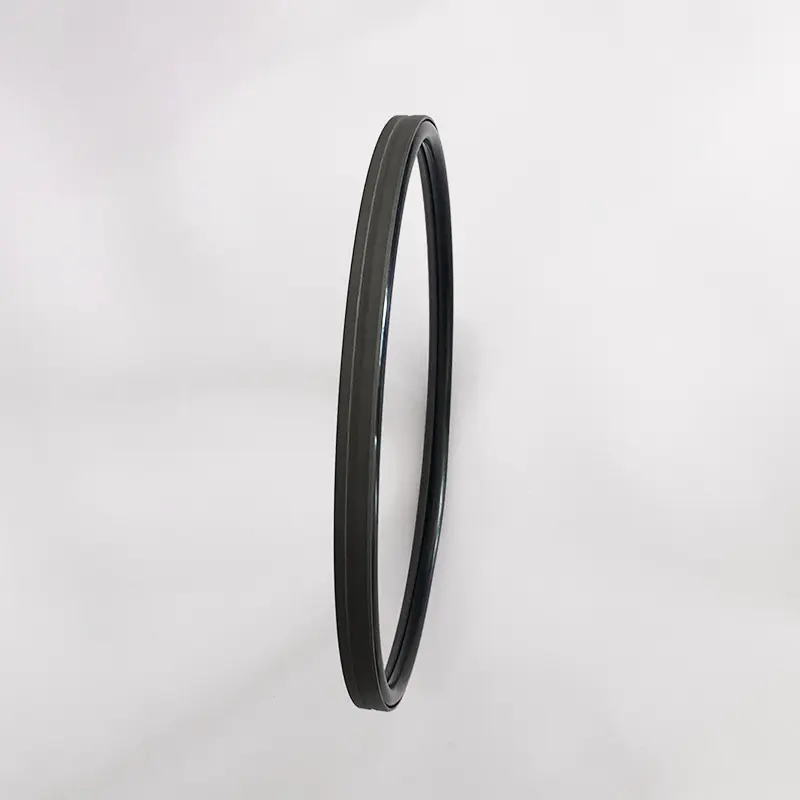

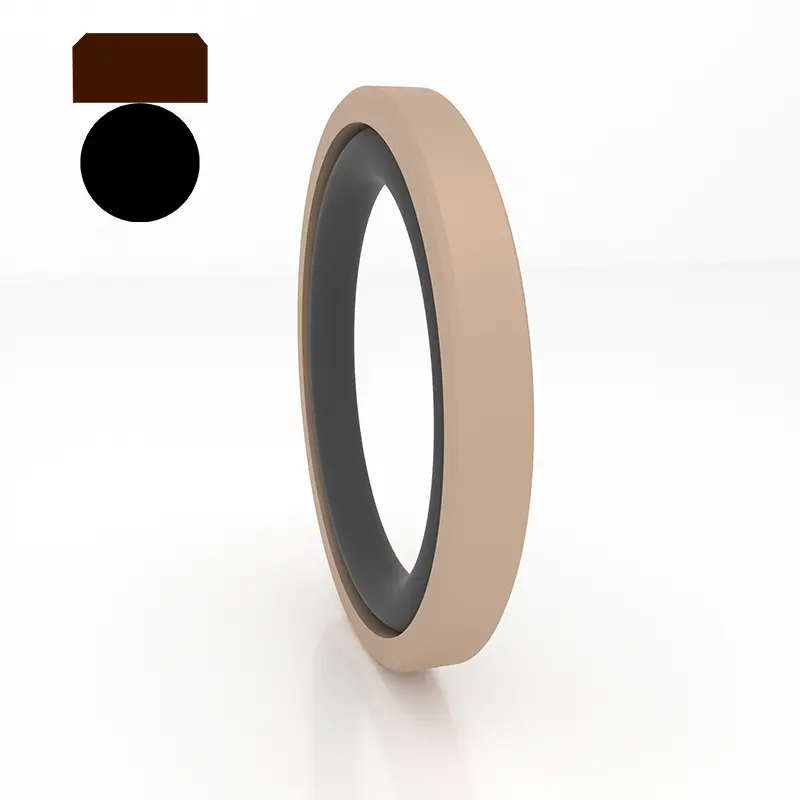

Visokotlačna tesnila za luknje iz bata so odlična, sestavljena iz PTFE ali posebnega sestavljenega materiala s posebnimi tesnilnimi obroči in visokimi elastičnimi gumijastimi obroči v obliki črke O. Glede na ujemajoče se O-obroče so razdeljene na serijo RC58-RC64 (prilagojene GB1235), ki se posebej uporabljajo za hidravlično vzajemno gibanje enosmernega tesnjenja.
PTFE material ima močno kemično stabilnost, kislinsko in alkalno korozijsko odpornost in se prilagaja kompleksnim kemičnim okoljem. Tesnilni obroč in gumijasti obroč delujeta skupaj, da dosežeta odličen tesnilni učinek.
V pomorskem inženiringu lahko visokotlačna tesnila za luknje bata zagotavljajo ključno zaščito hidravličnega sistema globokomorskih detektorjev. Globokomorski vodni tlak je visok, morska voda pa zelo jedska. Materialna prednost je eden od predpogojev, da izdelek zagotavlja visoko tlačno odpornost in korozijsko odpornost.
V proizvodnji težkih strojev imajo veliko hidravlično teleskopsko orožje veliko koristi. Gradbeno mesto je zapleteno, teleskopske roke se pogosto premikajo in tlak se razlikuje. PTFE Material je odporen na obrabo, v kombinaciji s tanko zasnovo ustnic, kompenzacijo v realnem času za obrabo, tesno tesnjenje in zmanjšana tveganja za okvaro.
Na področju novih energetskih vozil so kritična tudi visoka tlačna tesnila za luknje za batne. V hidravličnih komponentah EP je material stabilen in se lahko natančno zateči pred hidravlično erozijo olja in temperaturnih sprememb; V zavornem sistemu za visokotlačni vpliv in korozijo zavorne tekočine posebna struktura in optimizirani tesnilni obroč debelino strogo preprečujeta puščanje in zagotavljata varnost.
Visokotlačna tesnila za luknje iz bata, ki jih izdelujemo, imajo nekaj modelov z tanko zasnovo ustnic z dobrim kompenzacijo in odličnim tesnjenjem. Dobro so optimizirani za vodni tlak in medije z nizko viskoznostjo. Posebna struktura je odporna na visok tlak in ima odlično kakovost materiala. Je najboljša izbira za odpiranje učinkovitega tesnjenja.
Funkcije izdelka:
1. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja;
2. Dolga življenjska doba se lahko uporablja za tesnila za mazanje brez olja;
3. Lahko se uporablja za tesnjenje visokega tlaka, ultra visokega tlaka, vode in drugih medijev z nizko viskoznostjo;
4. se lahko uporablja za tesnjenje vode in drugih medijev z nizko viskoznostjo
Izbira materiala

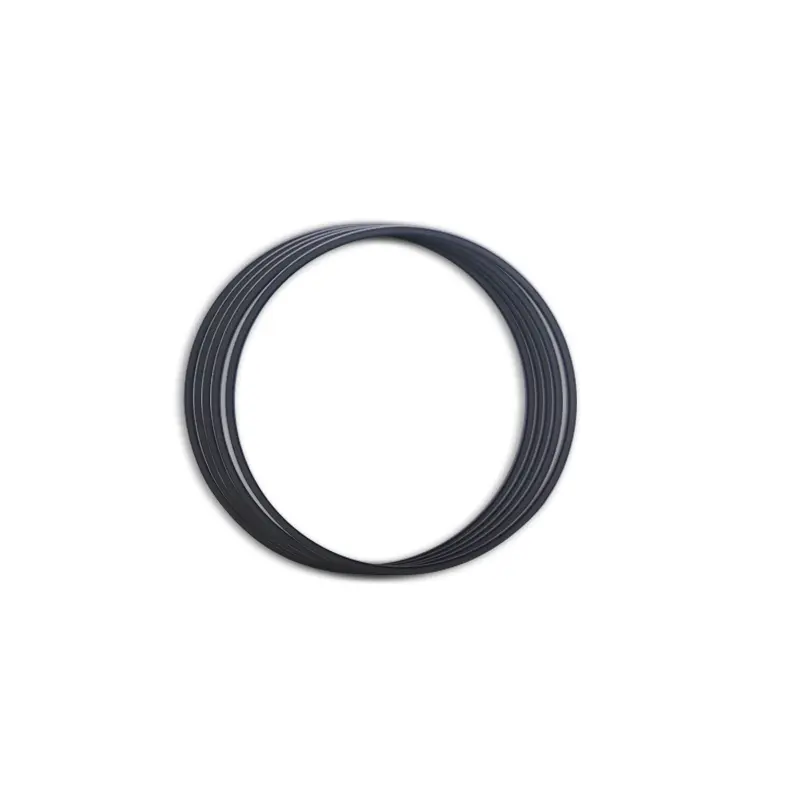

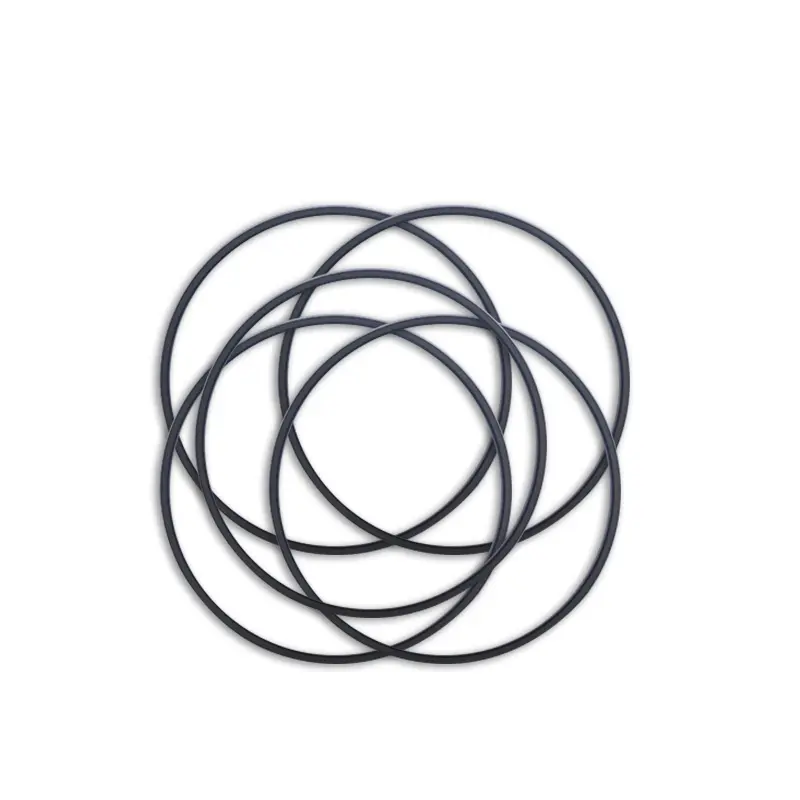

1. Materiali za O-obroče so: R01 Nitrile guma (NBR), R02 FluoroRubber (FKM) itd.
2. Tesnilni materiali za tesnjenje: standardni material PTFE3, drugi neobvezni materiali PTFE1, PTFE2, PTFE4, kompozitni termoplastični materiali.

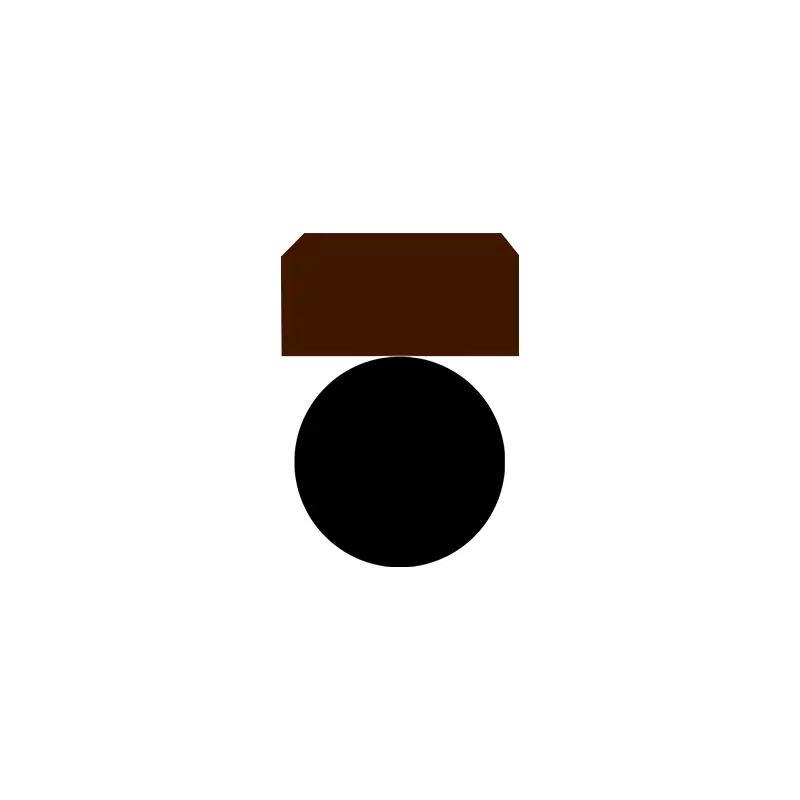

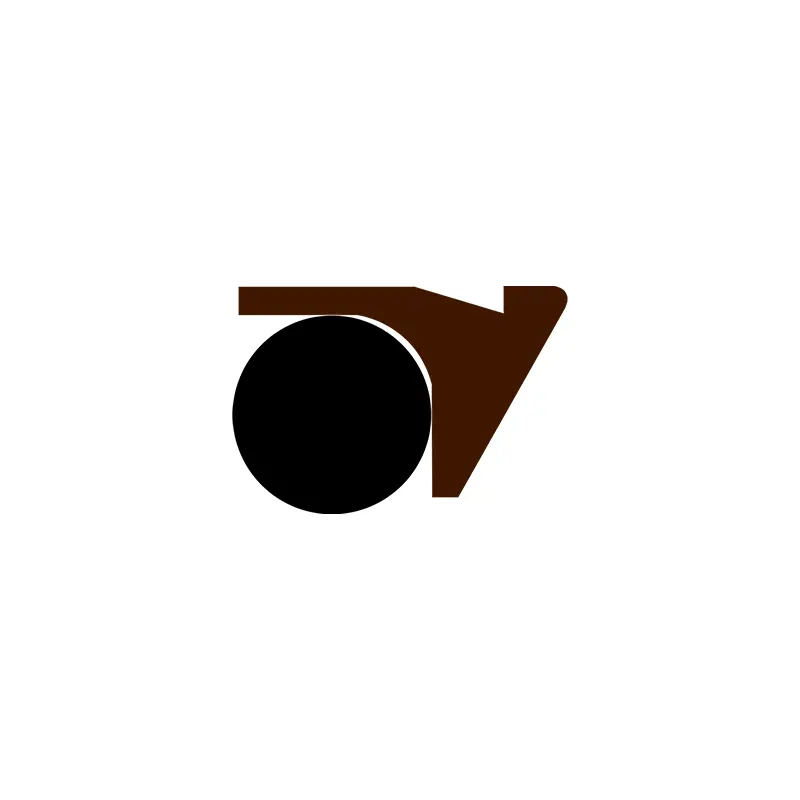

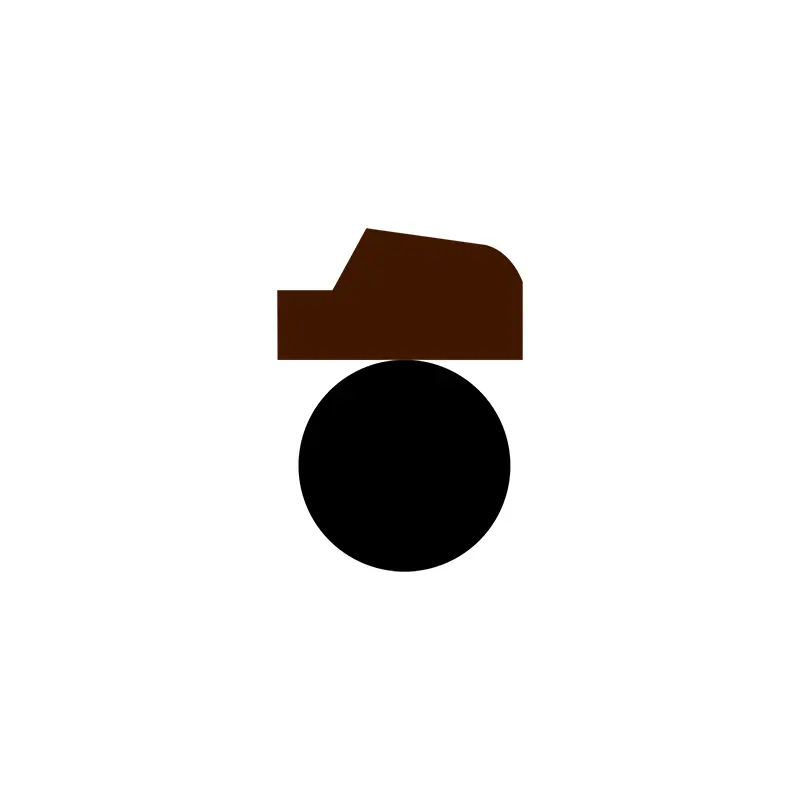

| Veljavni delovni pogoji visokotlačnih tesnil za luknje za bate (omejitvene vrednosti se ne smejo pojavljati hkrati) | |||||
| Profil | Model | Pritisk (MPA) |
Temperatura (℃) | Hitrost (m/s) | Mediji |
 |
RC51/RC52 | ≤70 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd. |
| -20 ~+200 (ujemanje O-obroča FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (ujemanje O-obroča NBR) | ≤6 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd. |
| -20 ~+180 (ujemanje O-obroča FKM) | |||||
 |
Ok | ≤50 | -35 ~+110 (ujemanje O-obroča NBR) | ≤1 | Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB) itd. |
Primer naročanja:
Naročite model RC51-80X70X7.6-PTFE3-R01
Model-cilinder Premer x Groove Premer x Groove Širina PTFE3-modificirane PTFE koda materiala R01 O-obroč
Naročite model RC53-80X69.6x9.8-PTFE3 -R01
Model-cilinder Premer X Groove Premer x Groove Širina PTFE3-modificirane PTFE koda materiala R01- O-obroča
Naročite model RC55-80X69.4X10.6-PTFE3-R01
Model-cilinder Premer X Groove Premer x Groove Širina PTFE3-modificirane PTFE koda materiala R01- O-obroča
Naročite model RC56-80X70X9.2-PTFE3 -R01
Model-cilinder Premer X Groove Premer x Groove Širina PTFE3-modificirane PTFE koda materiala R01- O-obroča
Naročite model OK-80x59x8 Premer cilindra x premer X Groove Širina

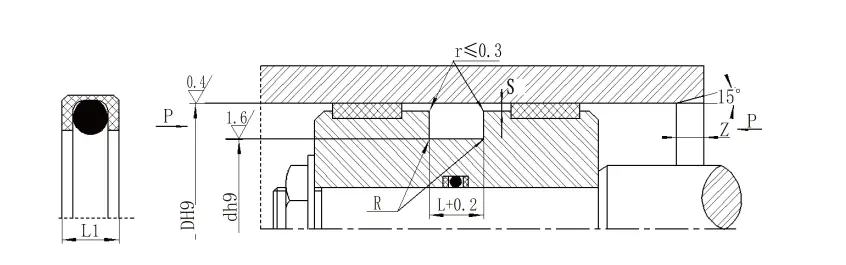

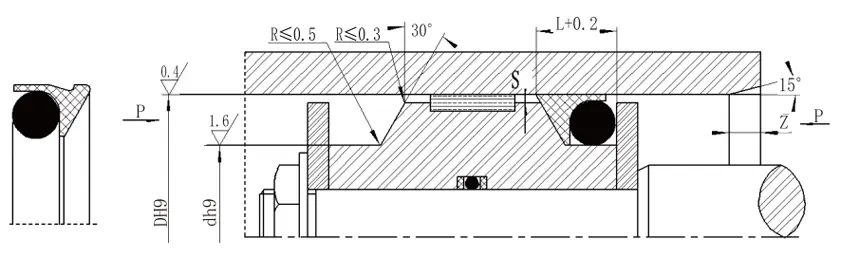

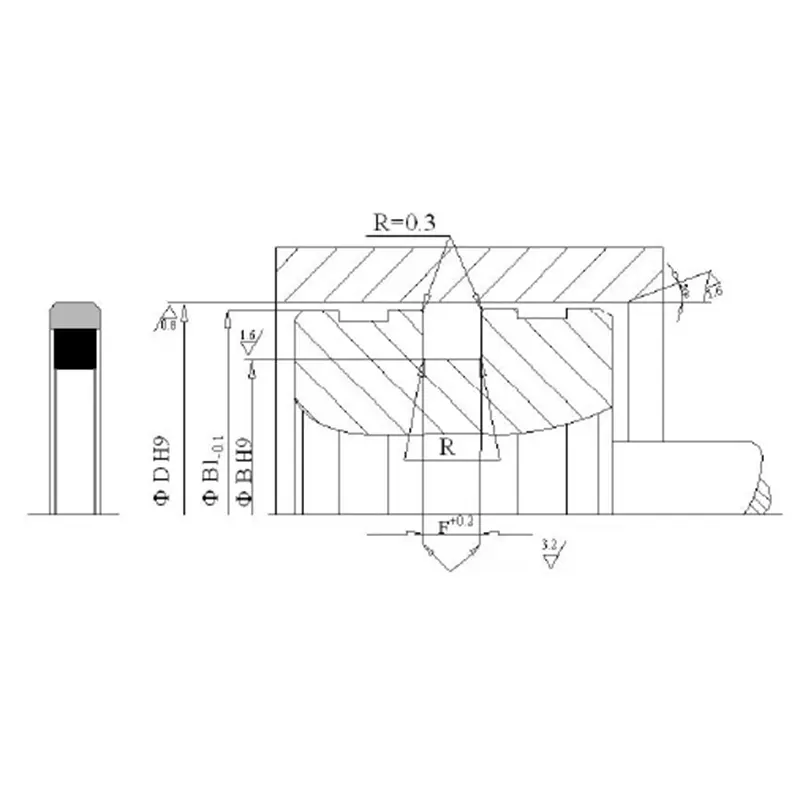

Specifikacije

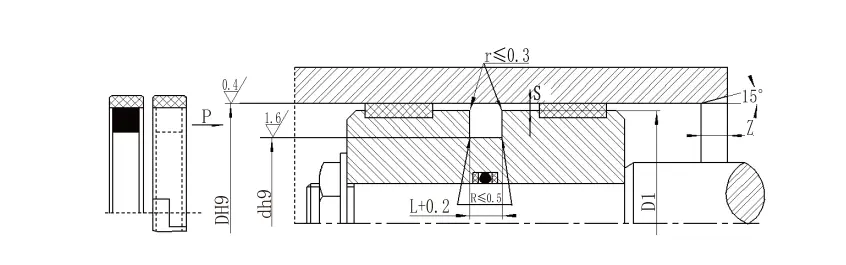

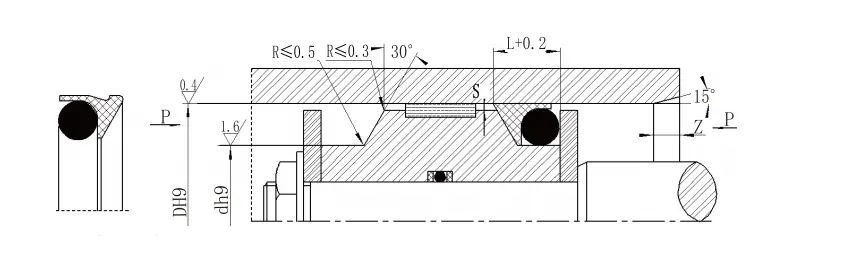

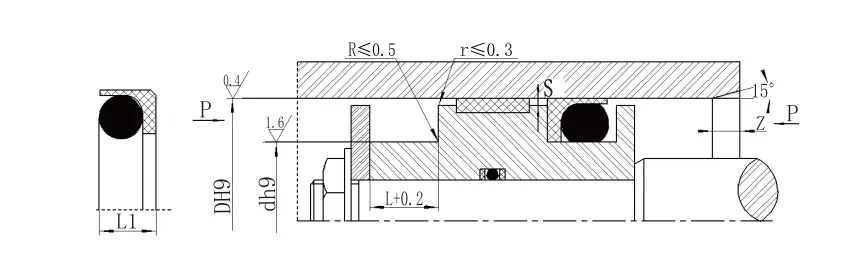

Tabela parametra specifikacij RC51 (na voljo so vse specifikacije v območju parametrov)| Standardni tip DH9 RC51 |
Svetlobna obremenitev DH9 RC51-Q |
Težka obremenitev DH9 RC51-Z |
Premer žleba D H9 |
Širina žleba L+0.2 |
Višina tesnila L1 | Radialni odmik sMax | Chamfer Zmin |
Premer žice O-obroč d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12,9 ~ 23,9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121.9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Opomba: 1. Lažje je namestiti v zaprte utore> 30 mm z uporabo serije svetlobne obremenitve. | |||||||||
| 2. Posvetujte se za naše podjetje za namestitev zaprtega žleba. | |||||||||
| 3. Za tlak> 40MPa koreninsko območje tesnila uporablja toleranco H8/F8. | |||||||||
| RC52 (ujemanje O-obroča GB1235) Specifikacije (na voljo so vse specifikacije v območju parametrov) | ||||||
| Razpon zaslonke D H9 |
Premer žleba D H9 |
Širina žleba L+0.2 |
Višina tesnila L1 |
Radialni odmik SMax |
Chamfer Zmin |
Premer žice O-obroč d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Primer naročanja RC52—80x69.2x8.2-ptfe3-r01 | ||||||
| Model-cilinder Premer x Groove Premer x Groove Širina PTFE3- Spremenjena PTFE koda materiala R01- O-obroča Materialna koda | ||||||
| Specifikacije RC53 (na voljo so vse specifikacije v območju parametrov) | ||||||
| Razpon zaslonke D H9 |
Premer žleba D H9 |
Širina žleba L+0.2 |
Radialni odmik SMAX | Chamfer Zmin |
Premer žice O-obroč dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Specifikacije RC54 (ujemanje O-obroča GB1235) (na voljo so vse specifikacije v območju parametrov) | ||||||
| Razpon zaslonke D H9 | Premer žleba D H9 | Širina žleba L+0.2 | Radialni odmik SMAX | Chamfer Zmin | Premer žice O-obroč dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| OPOMBA: Za tlak> 60MPA območje korenine tesnila uporablja toleranco H8/F8 prileganje in ultra visok tlačni tesnilo SMAX <0,05. | ||||||
| Razpon zaslonke D H9 | Premer žleba D H9 | Širina žleba L+0.2 | Radialni odmik SMAX | Chamfer Zmin | Premer žice O-obroč dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| OPOMBA: Za tlak> 60MPA območje korenine tesnila uporablja toleranco H8/F8 prileganje in ultra visok tlačni tesnilo SMAX <0,05. | ||||||
| Specifikacije RC56 (na voljo so vse specifikacije v območju parametrov) | ||||||||||
| Standardni tip DH9 RC56 |
Svetlobna obremenitev DH9 RC56-Q |
Težka obremenitev DH9 RC56-Z |
Premer žleba D H9 |
Širina žleba L+0.2 |
Višina tesnila L1 | Zaobljene vogale RMAX |
Radialni odmik sMax | Chamfer Zmin |
Premer žice o-obroče dO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49,9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| OPOMBA: 1. Za tlake> 60MPa območje korenine tesnila uporablja H8/F8 ujemajoče se toleranco in ultra visok tlačni tesnilo SMAX <0,05. 2. Za premere cilindra> 30 mm ga je mogoče namestiti v zaprte utore. Prosimo, posvetujte se z našim podjetjem. | ||||||||||
| Specifikacije RC57 (ujemanje O-obroča GB1235) (na voljo so vse specifikacije v območju parametrov) | ||||||||
| Razpon zaslonke D H9 | Premer žleba D H9 | Širina žleba L+0.2 | Višina tesnila L1 | Okrogli vogali RMAX | Radialni odmik sMax | Chamfer Zmin | Premer žice O-obroč dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Primer naročanja RC57—80x69.2x9.8-ptfe3-r01 | ||||||||
| Model-cilinder Premer X Groove Premer x Groove Širina PTFE3, R01 Materialna koda | ||||||||
