Tesnila z visokotlačnim batnim palico

Visokotlačni batni palici so visokotlačni tesnilni produkt tesnil Ruichen. Smo profesionalni proizvajalec in dobavitelj. Ta izdelek je sestavljen iz tesnilnega obroča PTFE in gumijastega obroča v obliki črke O, ki je primeren za hidravlično enosmerno tesnjenje gibanja. Zelo smo pripravljeni zagotoviti več informacij o izdelkih in ponudbah, prosimo, da nas kontaktirate.

Pošlji povpraševanje

Opis izdelka

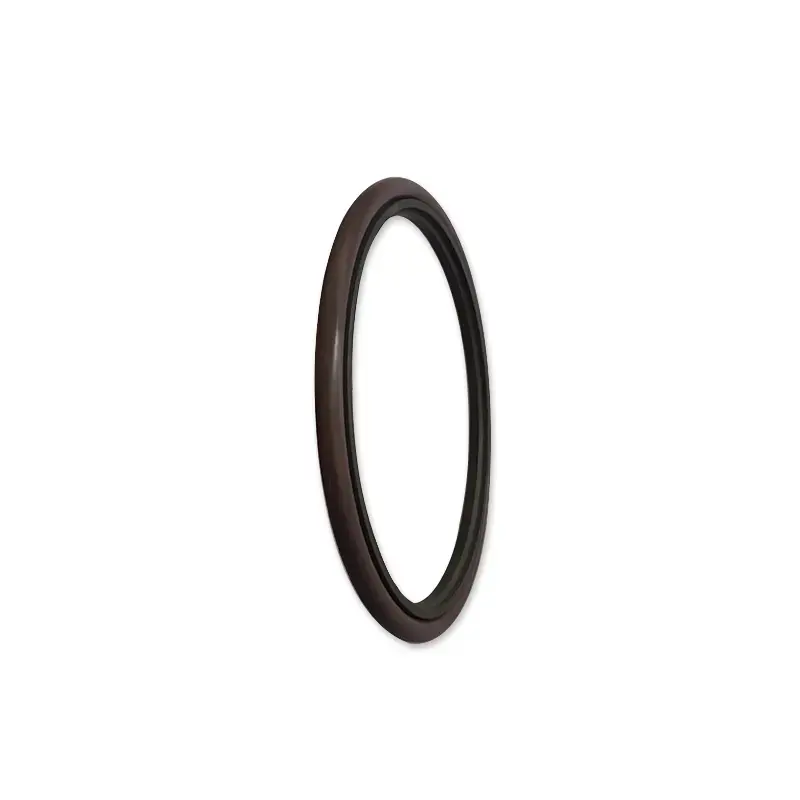

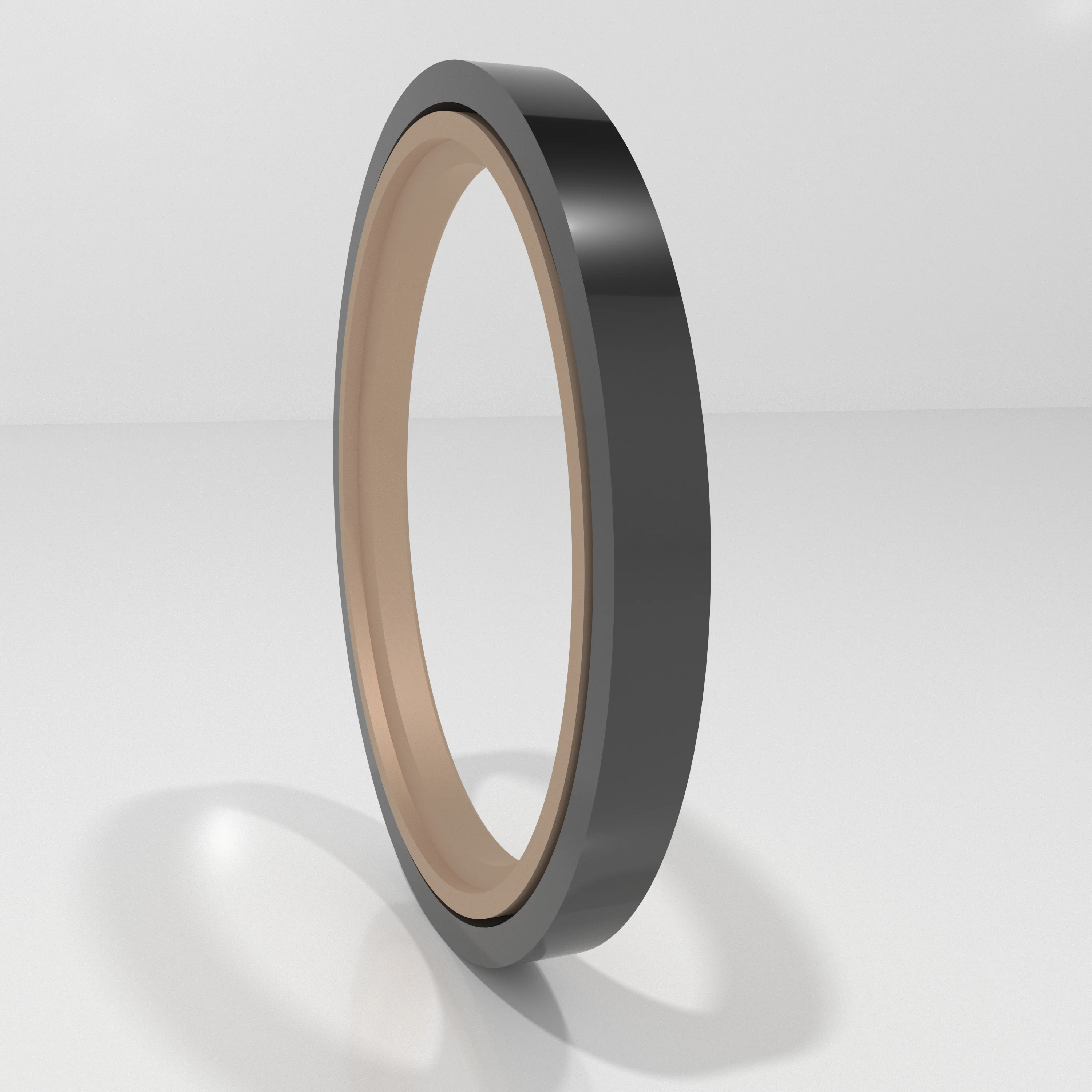

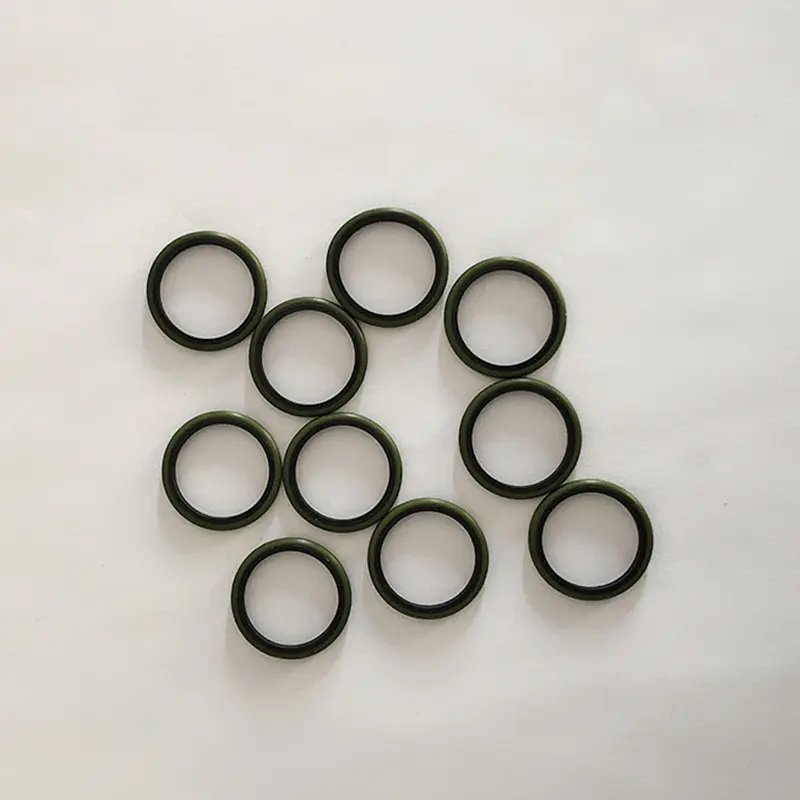

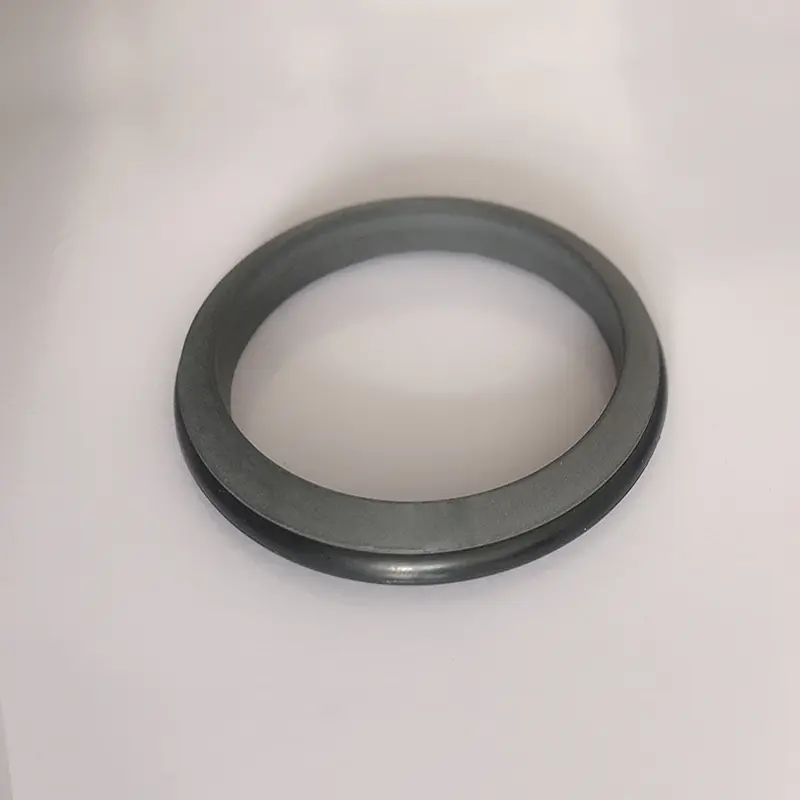

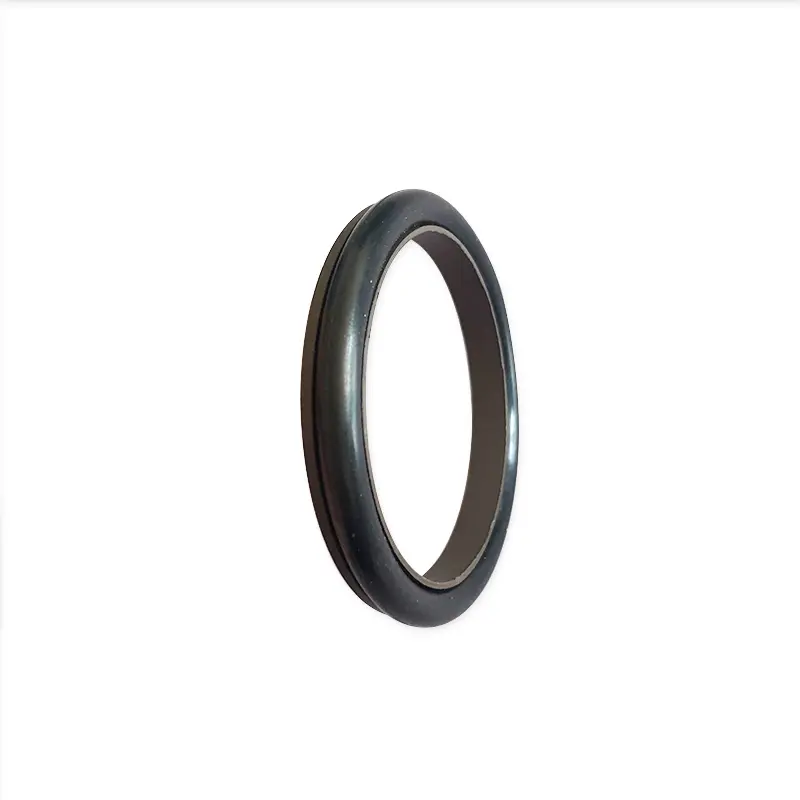

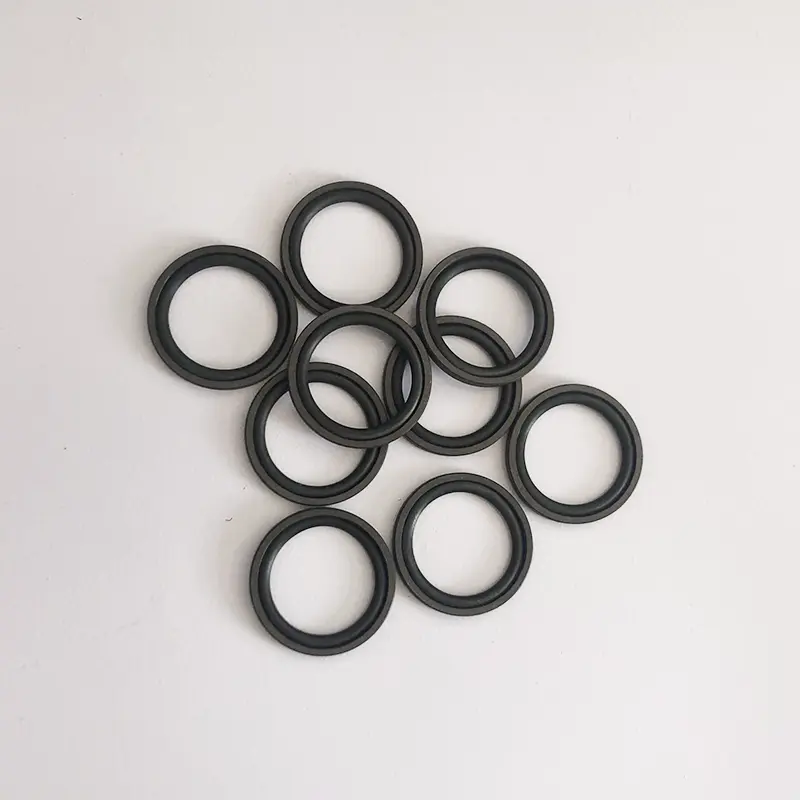

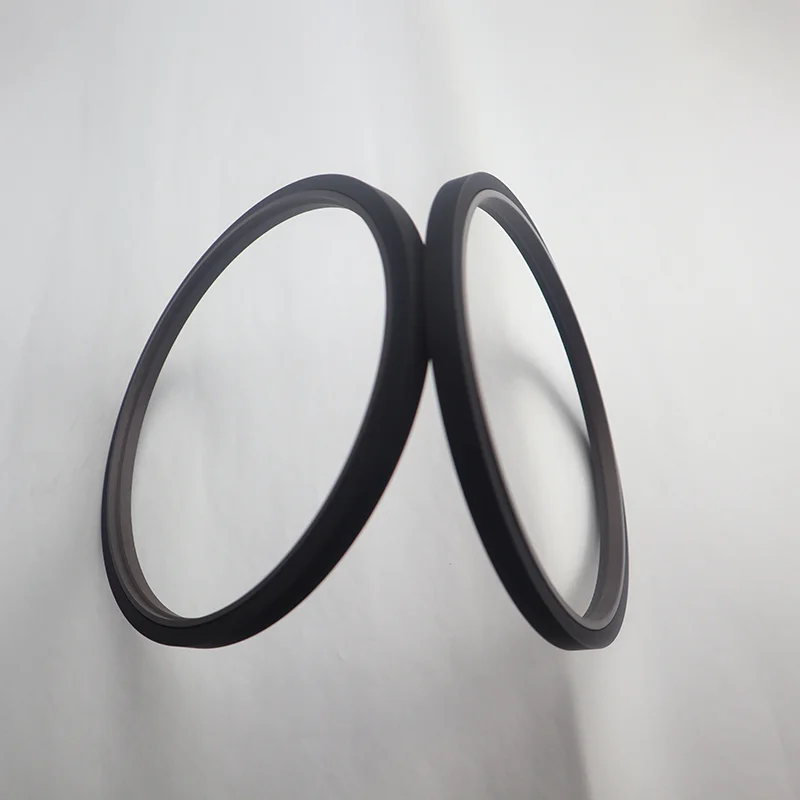

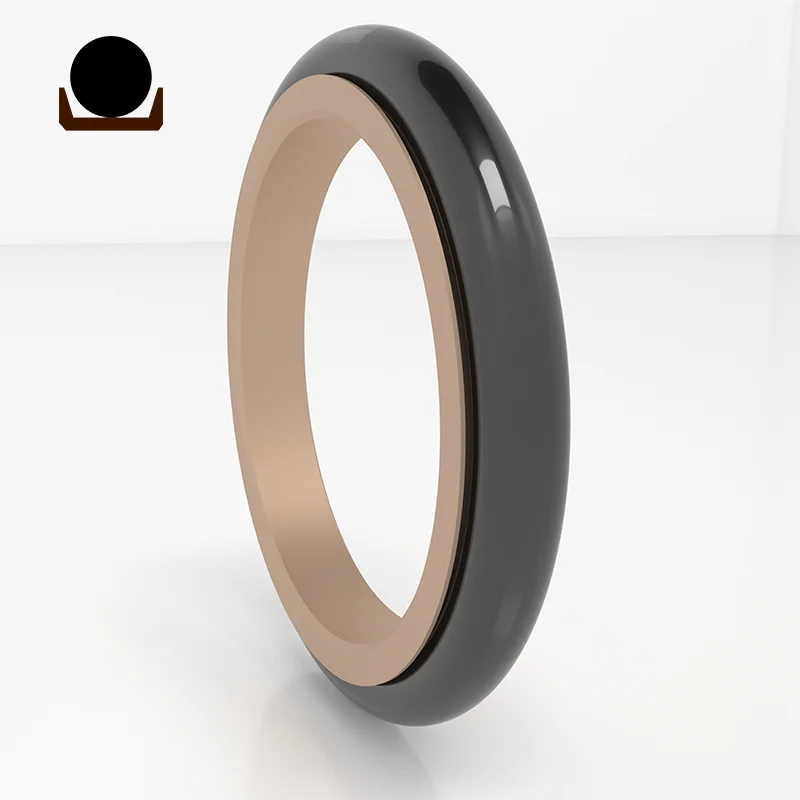

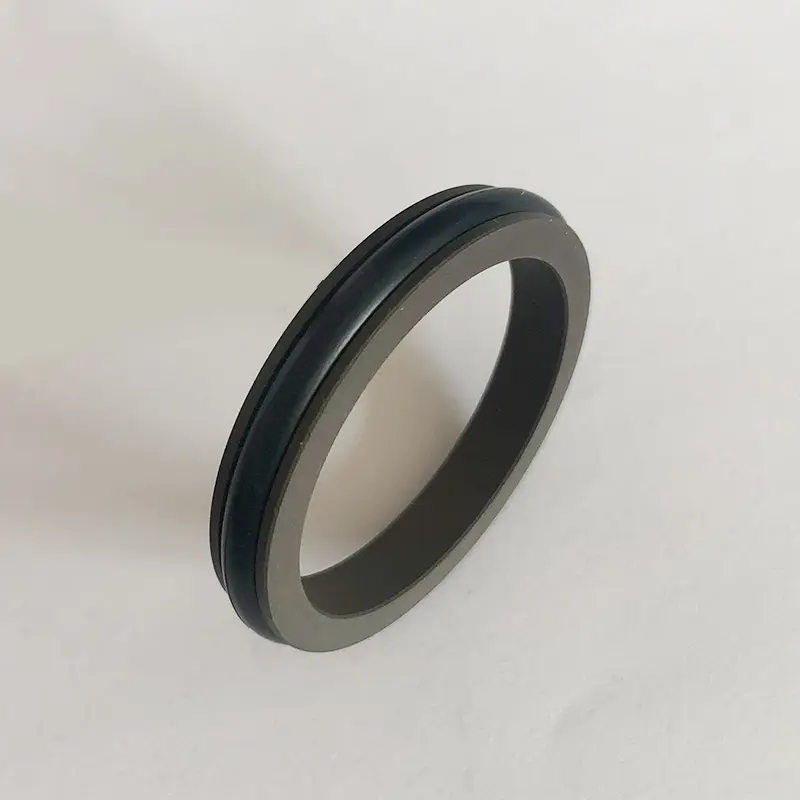

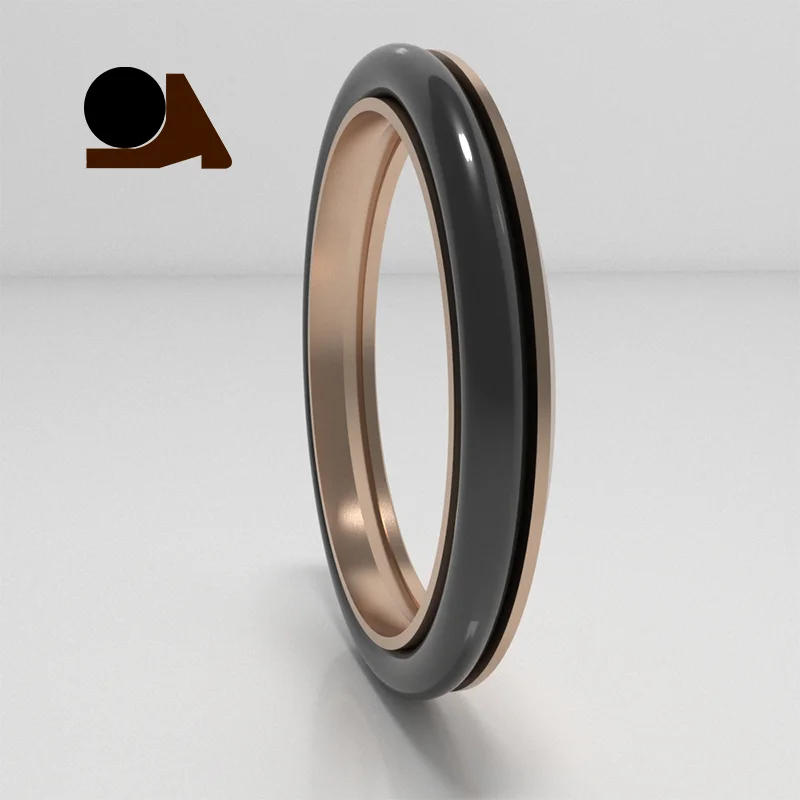

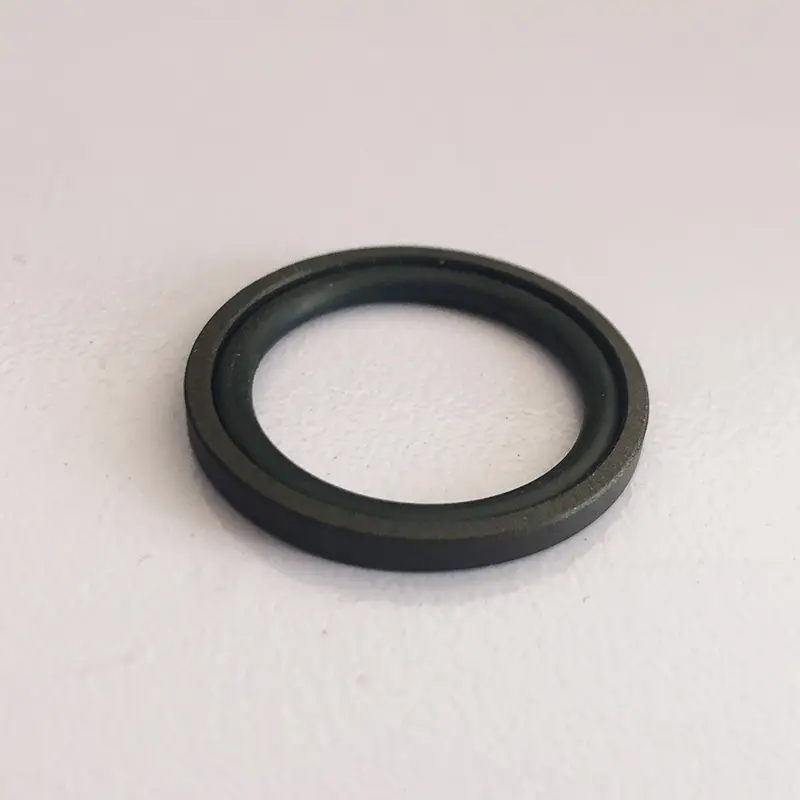

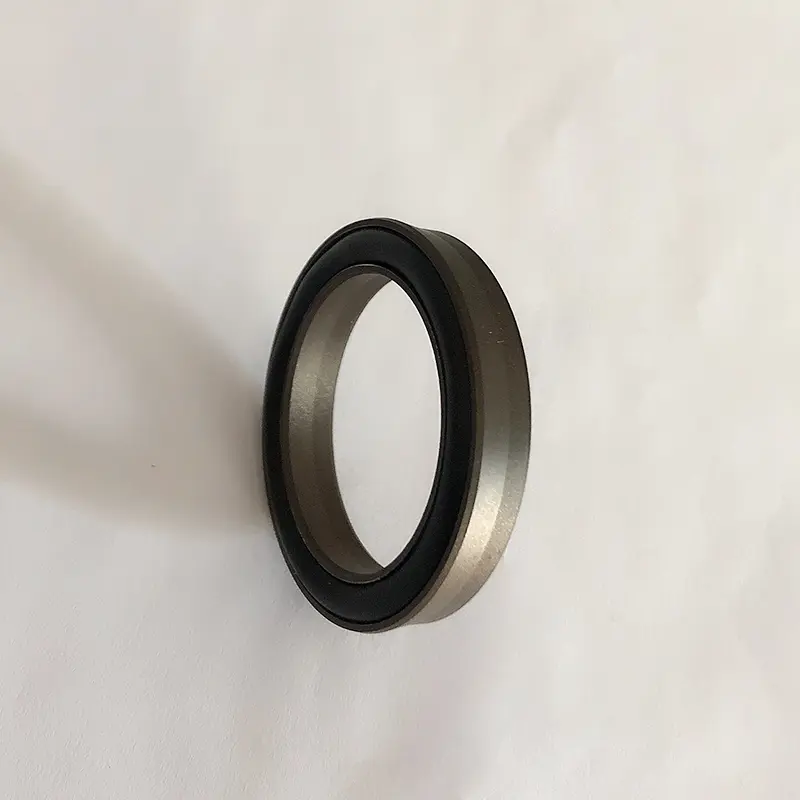

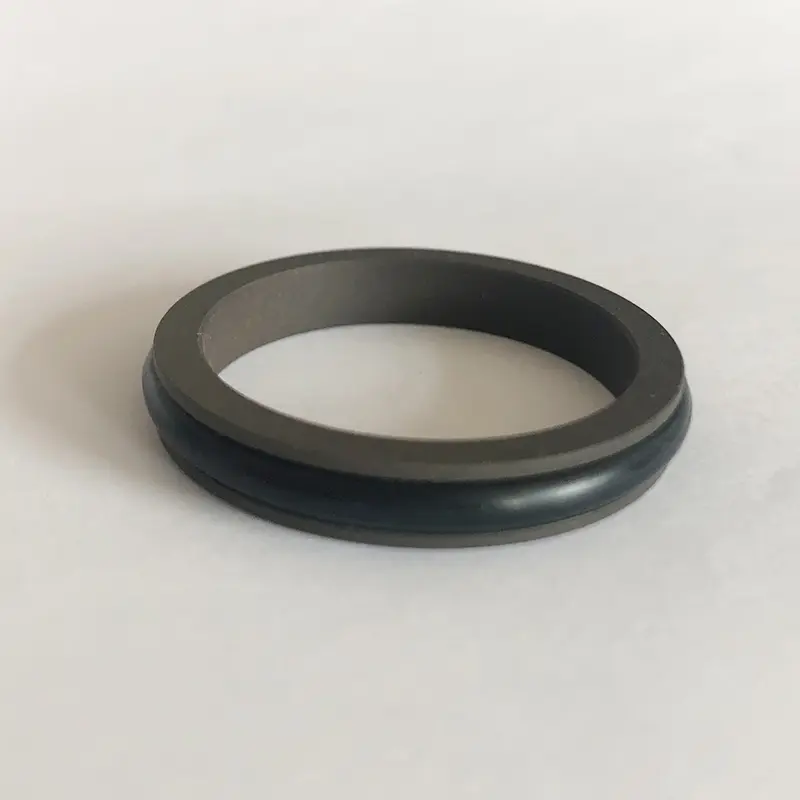

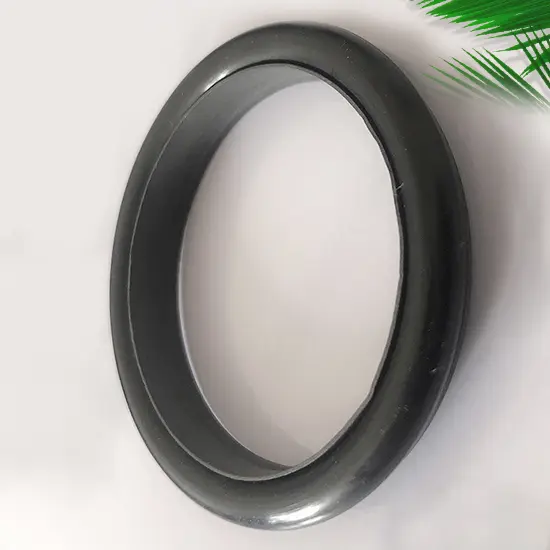

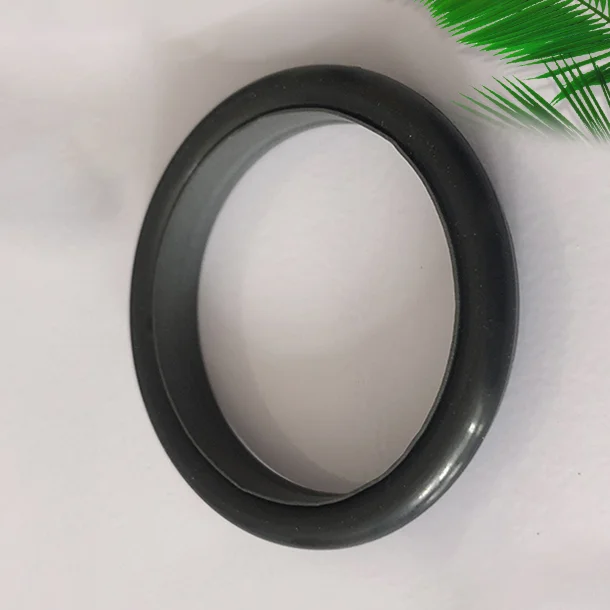

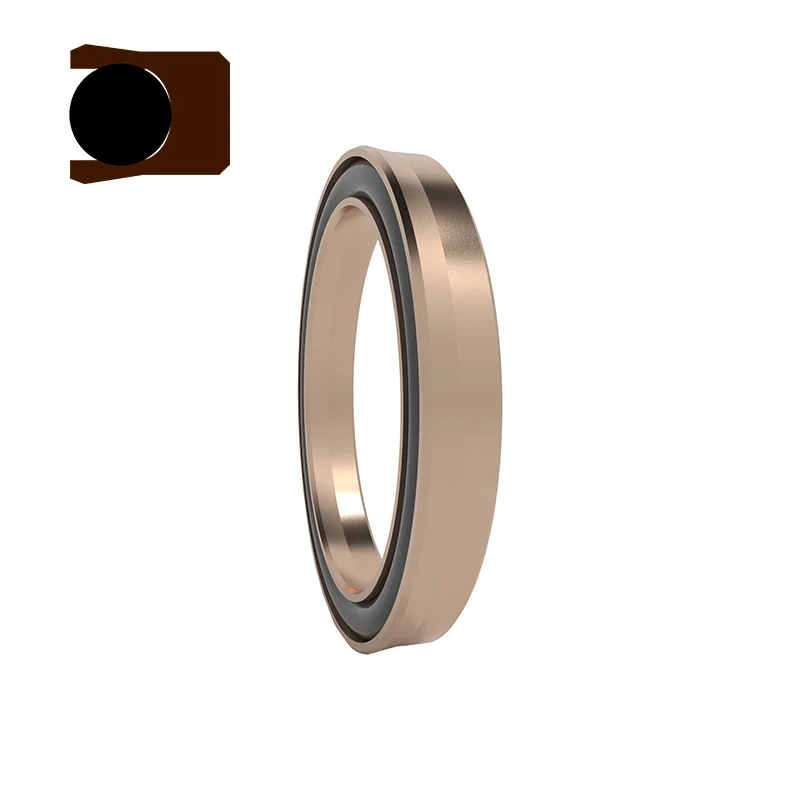

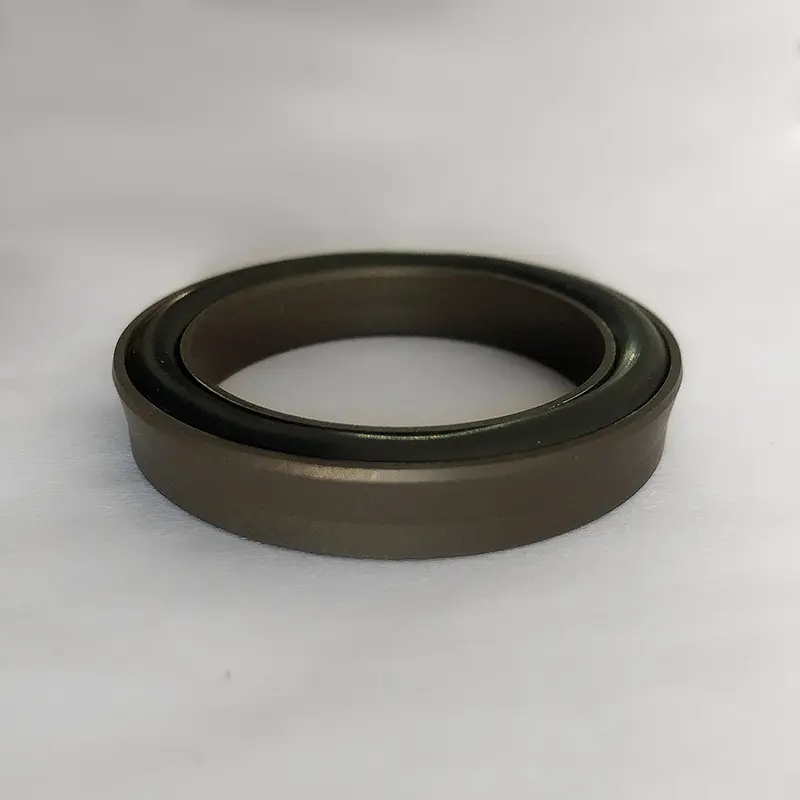

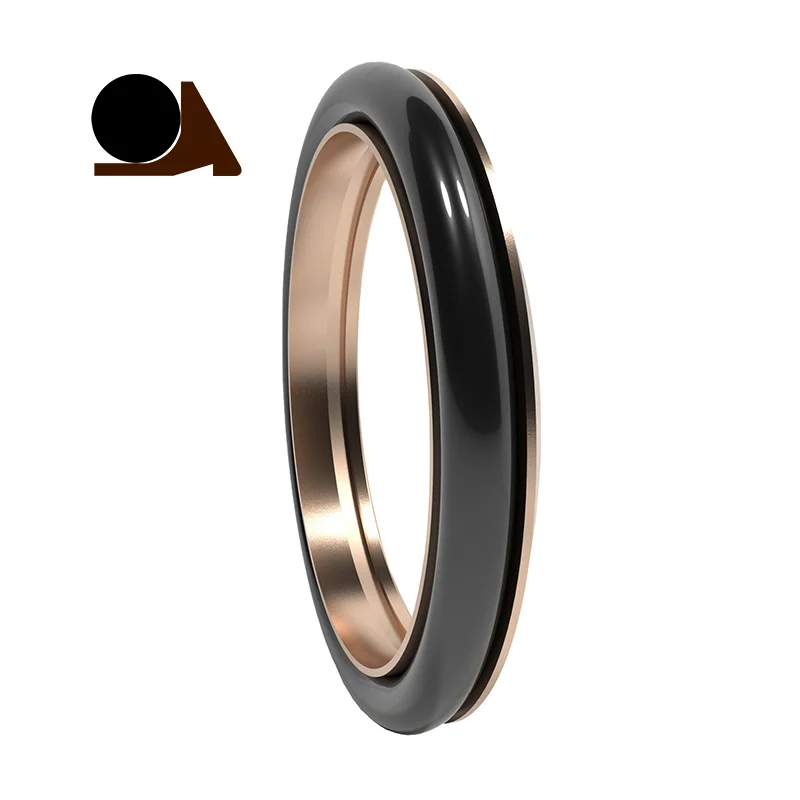

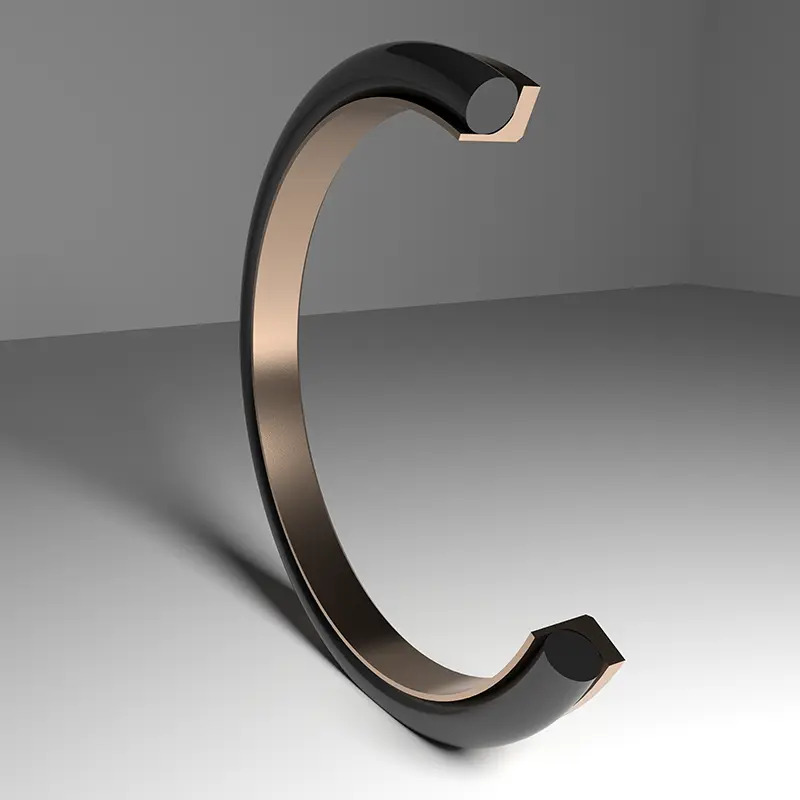

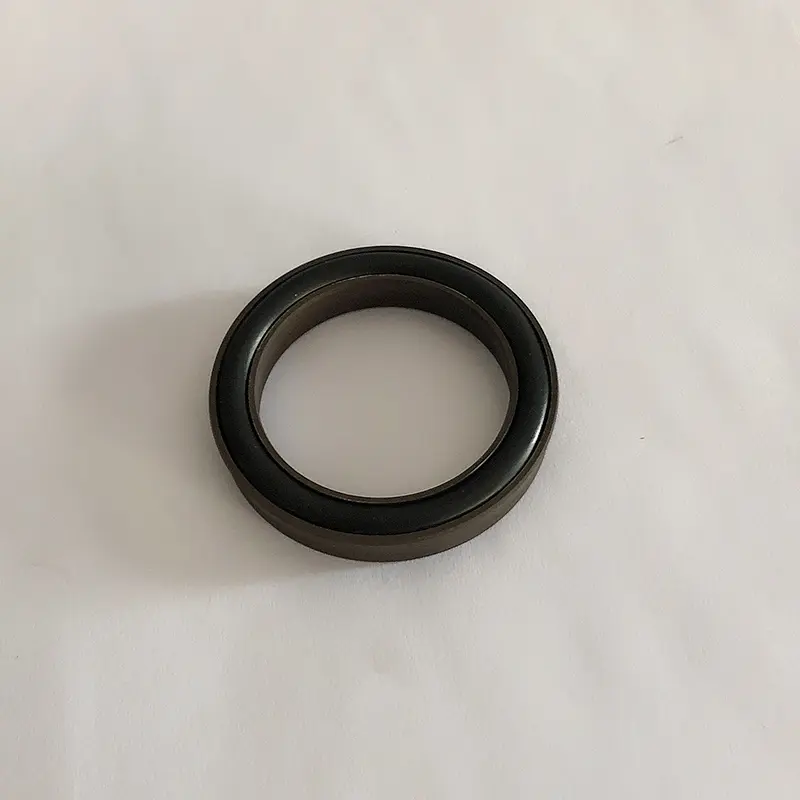

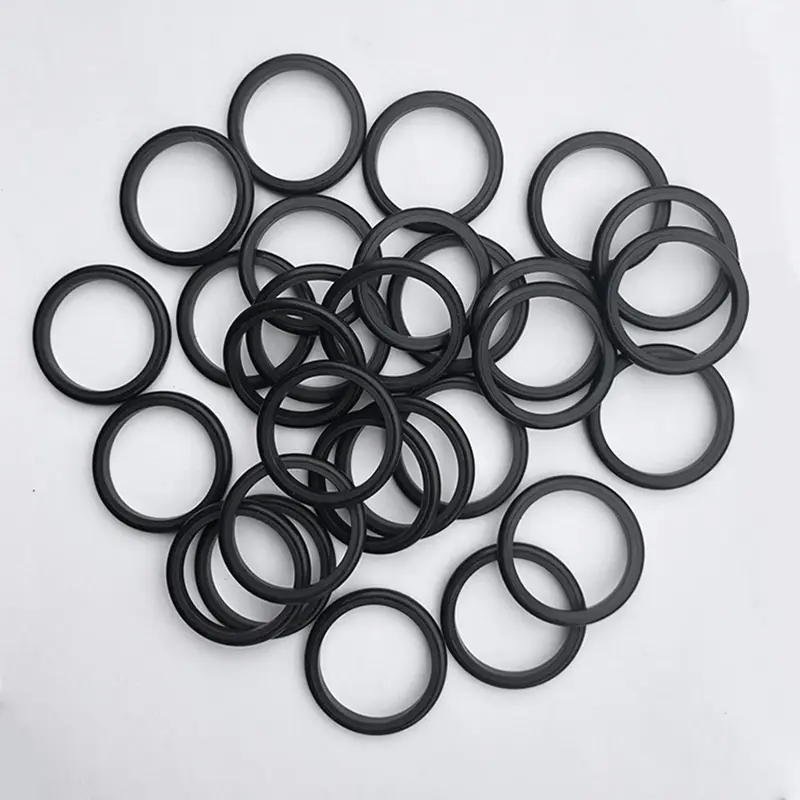

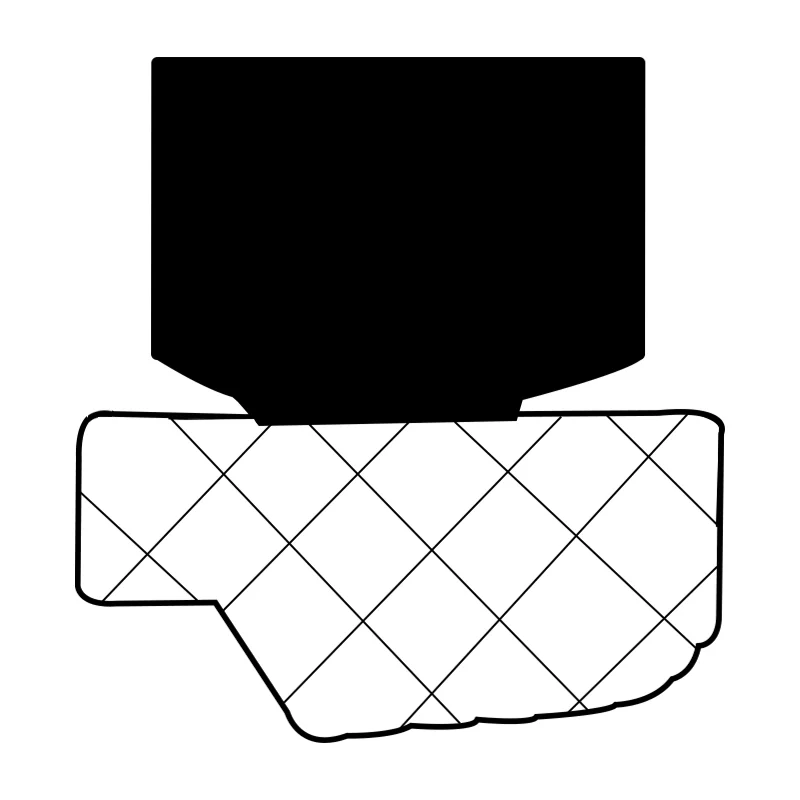

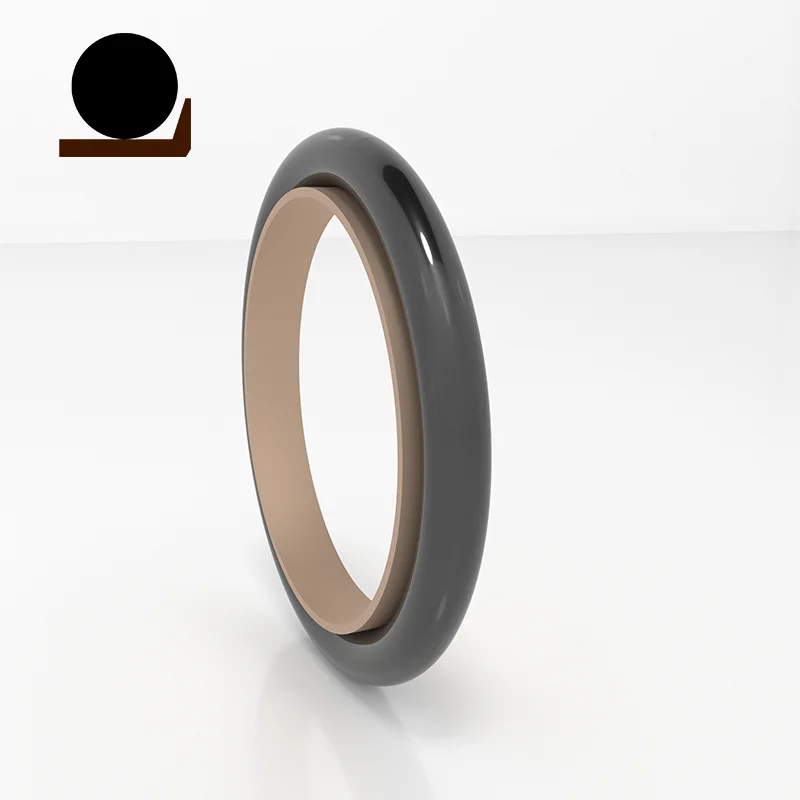

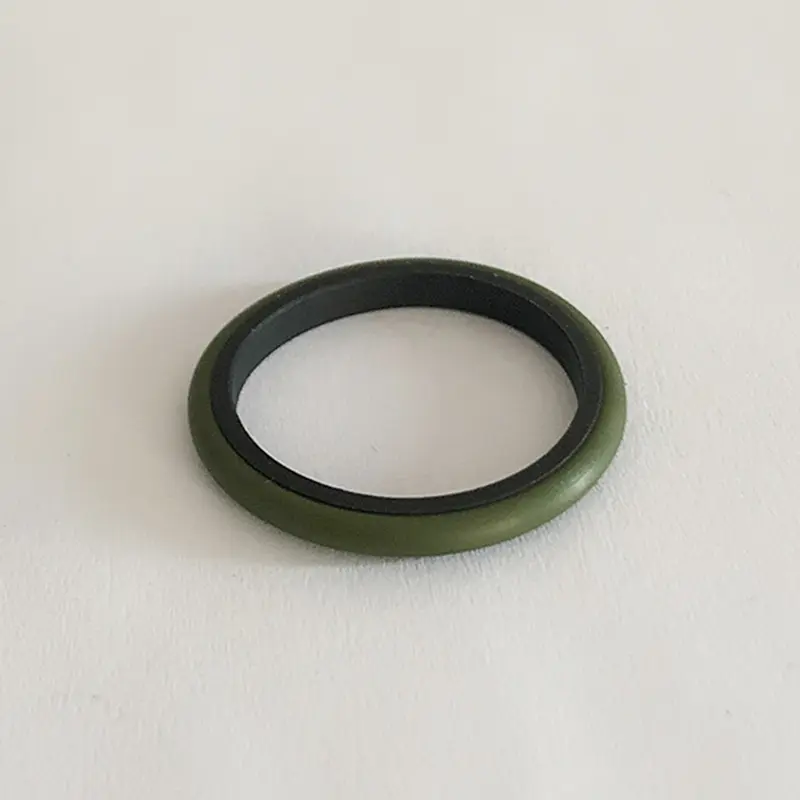

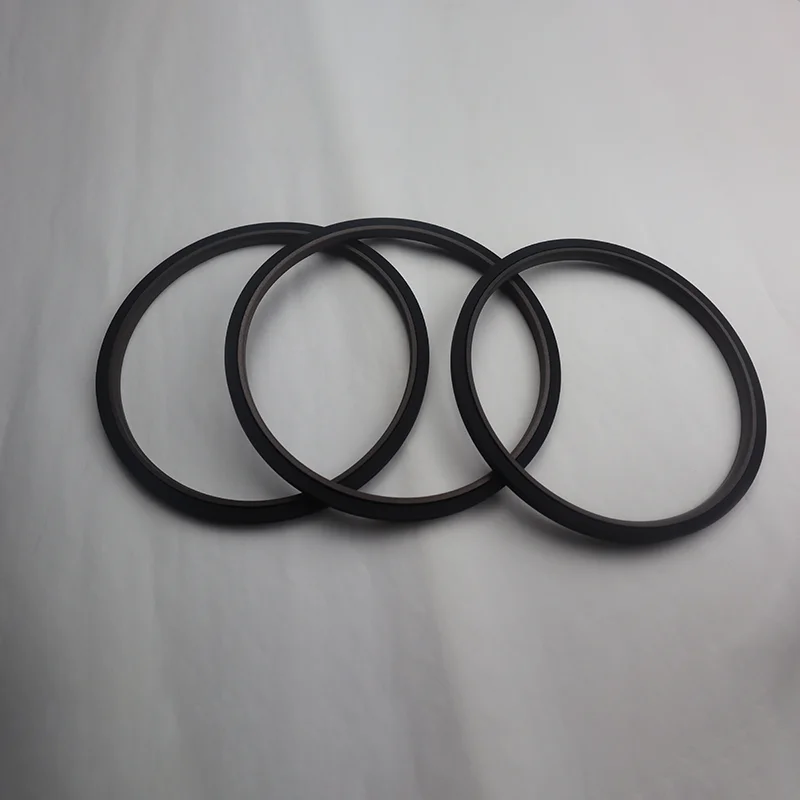

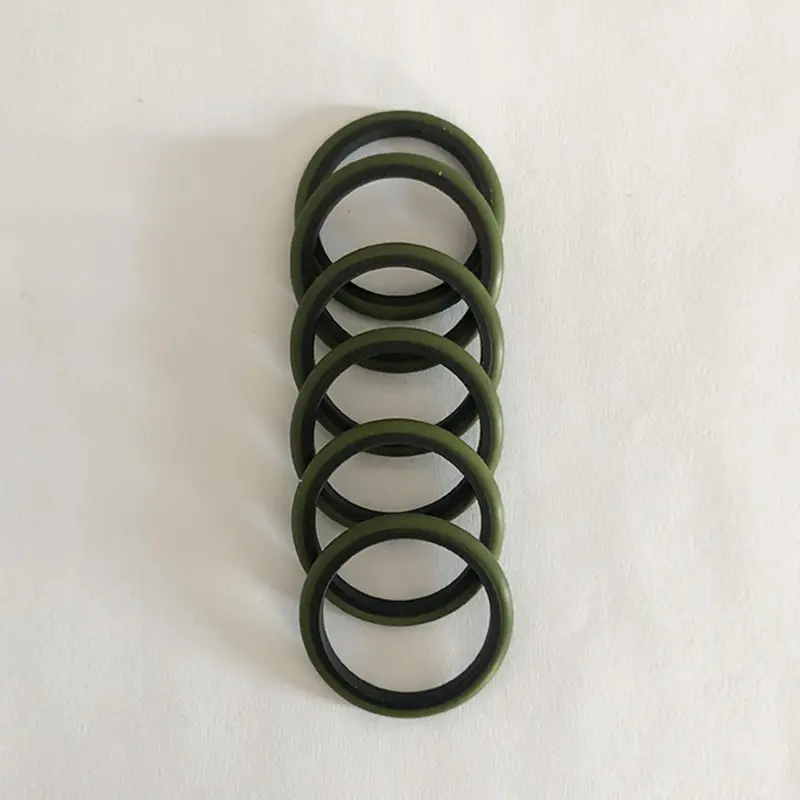

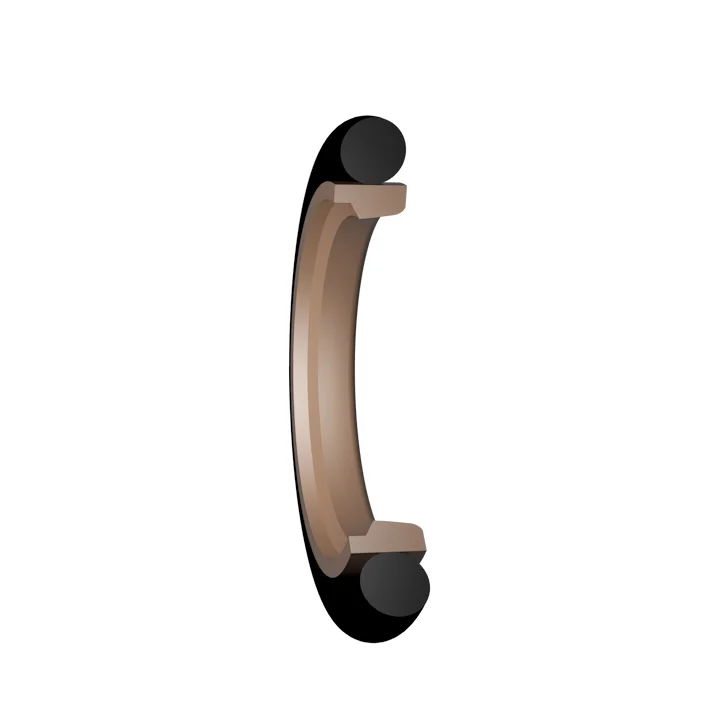

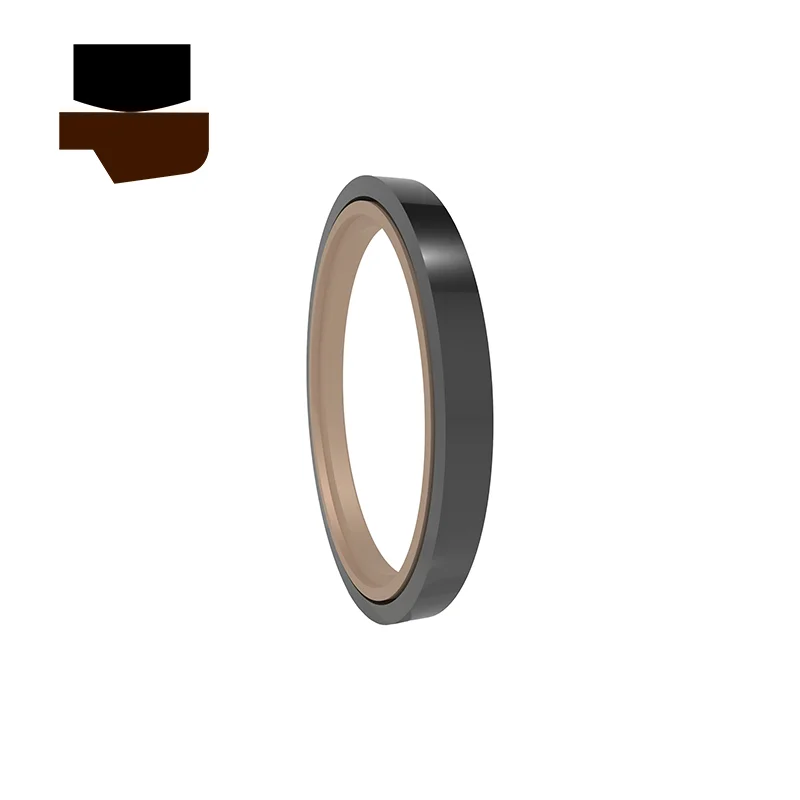

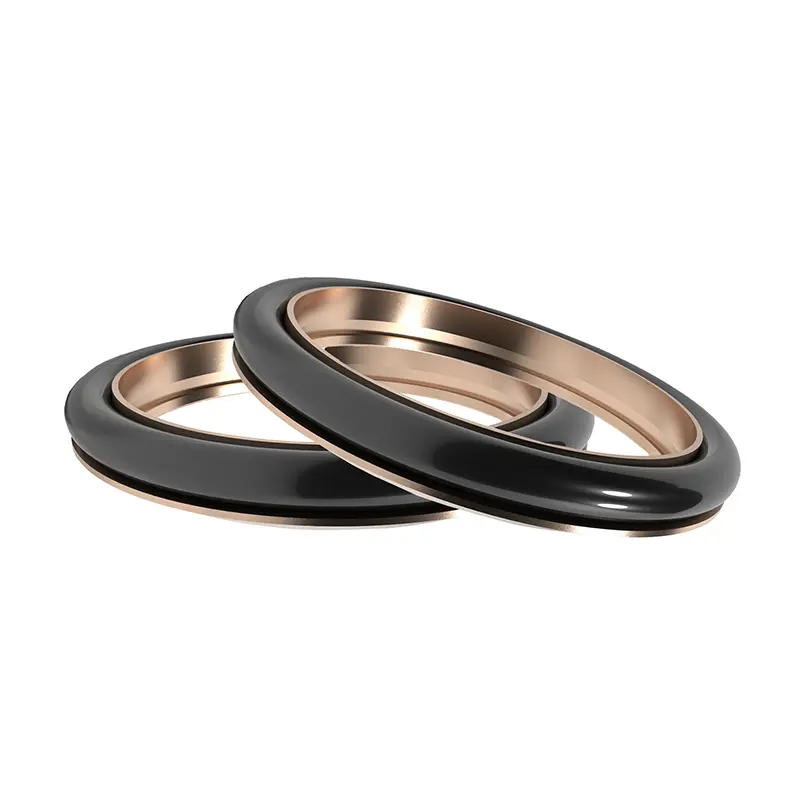

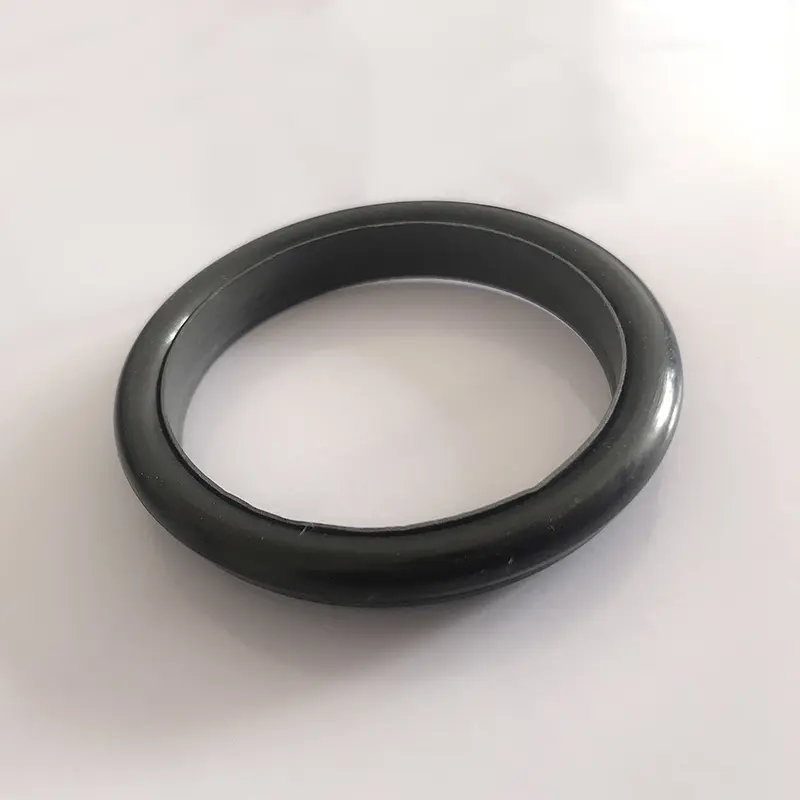

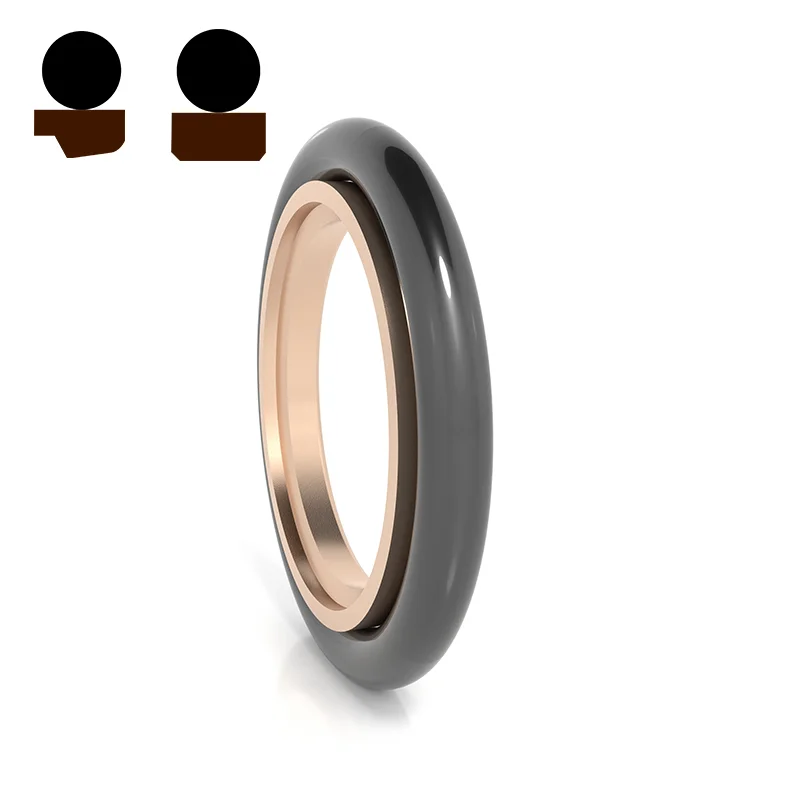

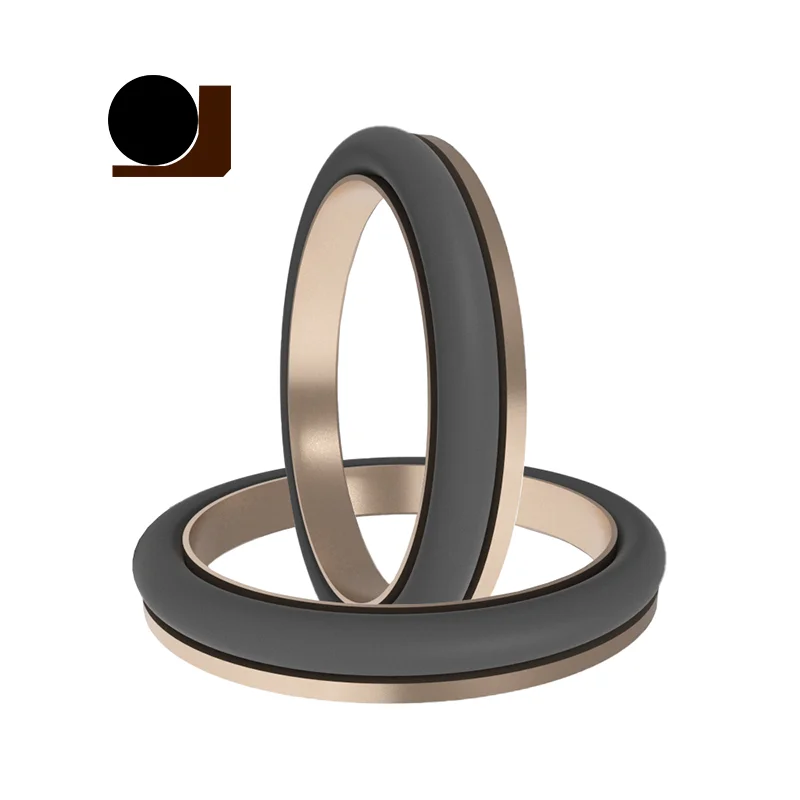

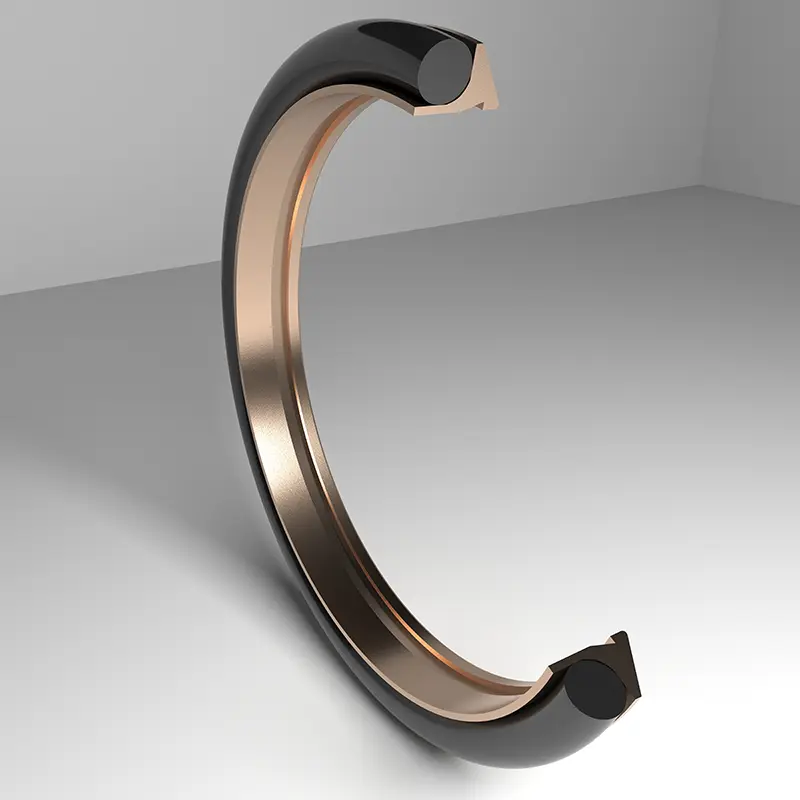

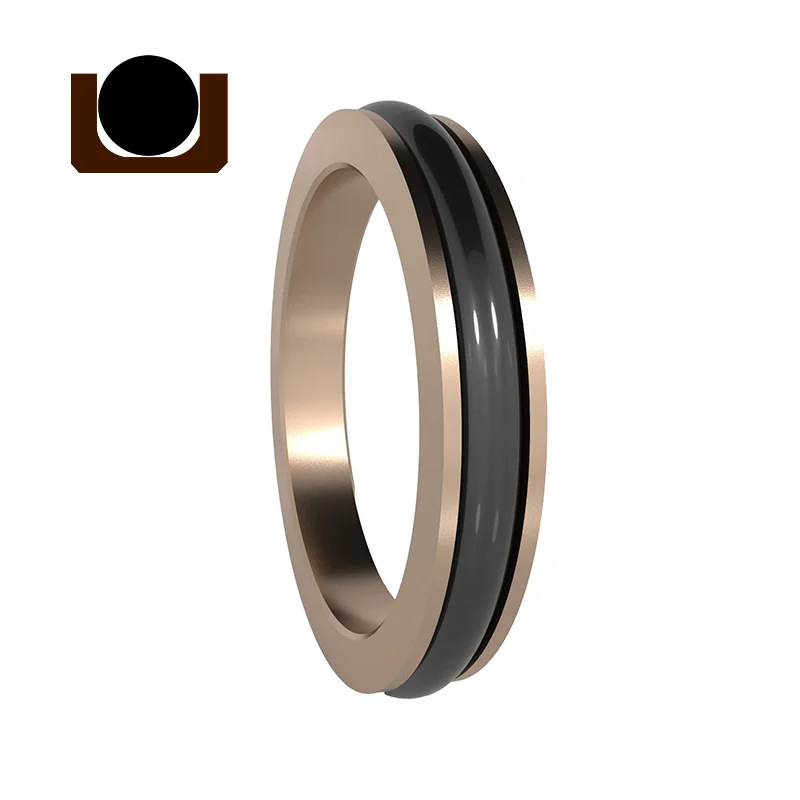

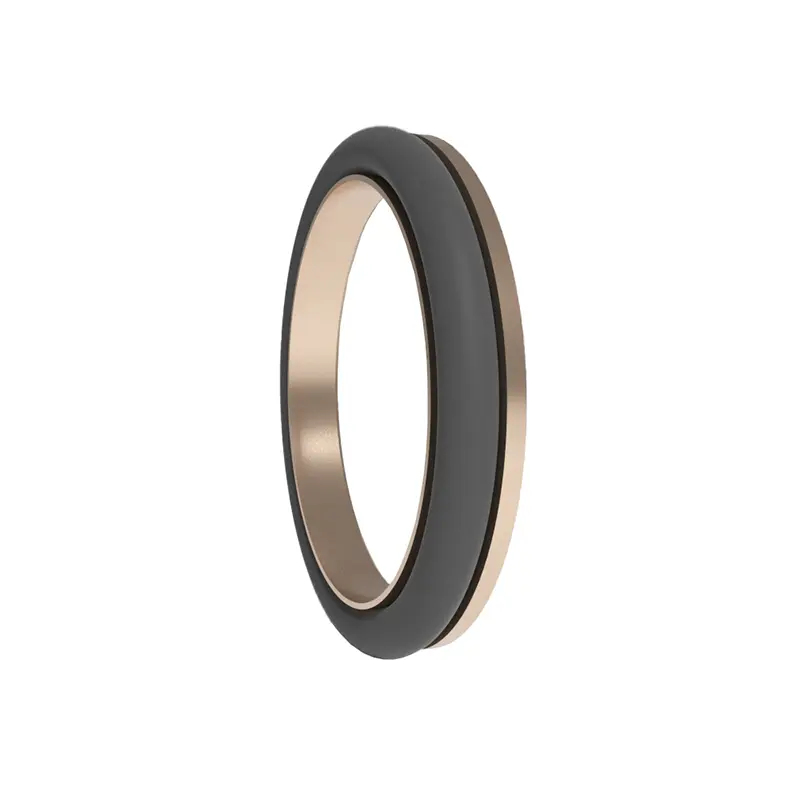

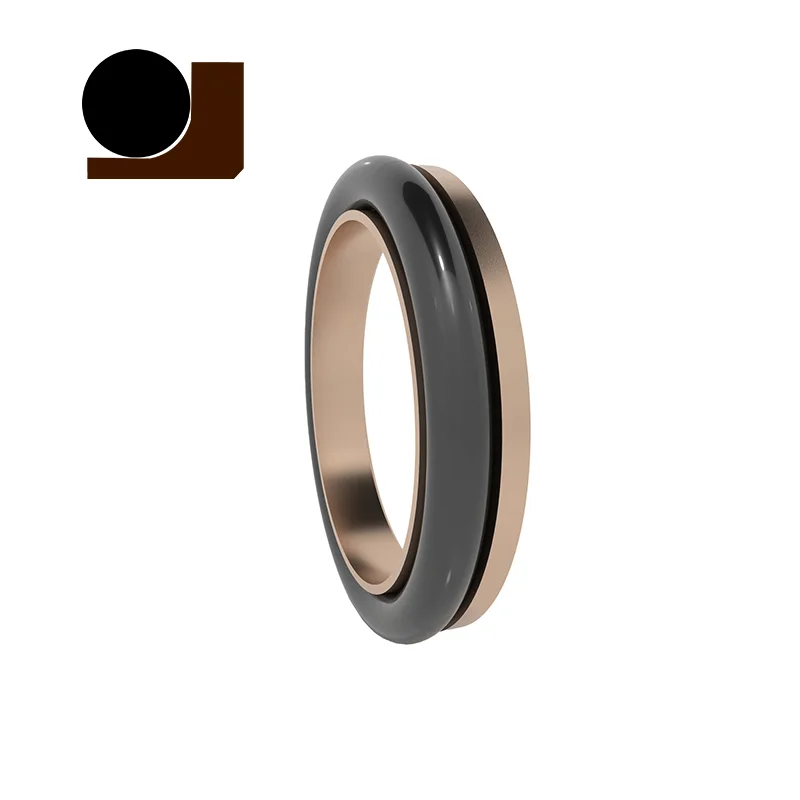

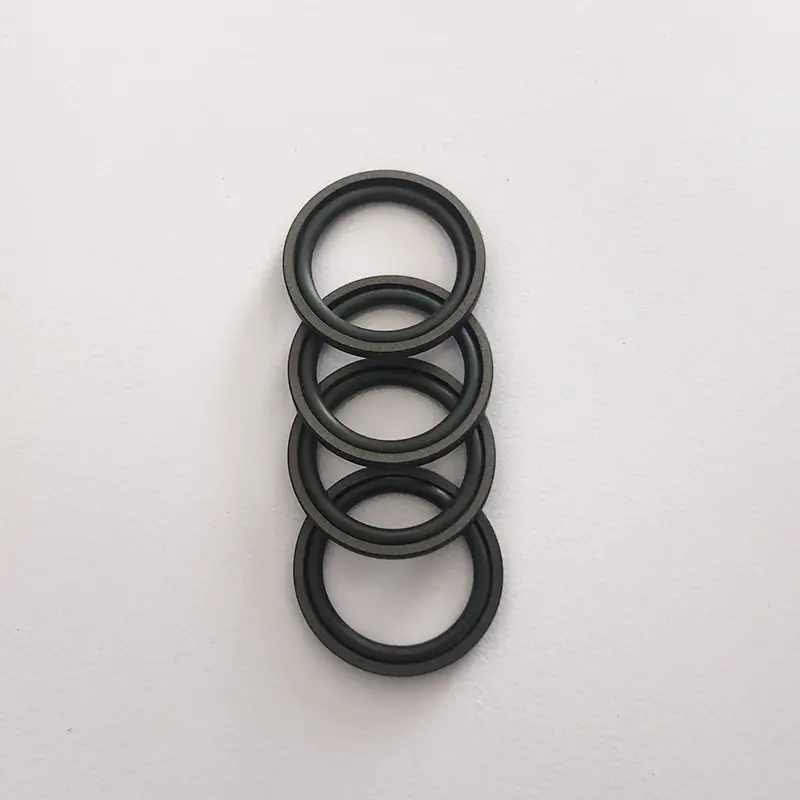

Tesnila z visokotlačnim batom, ki jih ponuja Ruichen, so sestavljena iz tesnilnih obročev PTFE in gumijastih obročev v obliki črke O, ki se posebej uporabljajo za enosmerno tesnjenje hidravličnega vzajemnega gibanja. Razdeljeni so na serijo RC01-RC14 glede na ujemajoče se O-obroče. Pri delu O-obroč zagotavlja radialno silo za kompenzacijo obrabe tesnilnega obroča, tanka zasnova ustnic tesnilnega obroča pa se dobro prilega. Oba skupaj stadelujeta pri ustvarjanju dobrega tesnilnega učinka.

Naša tesnila z visokotlačnim batom palice se pogosto uporabljajo v strojih za oblikovanje injiciranja in stroji za utrinke v industrijskih hidravličnih sistemih, bagerjih in nakladalcih v inženirskih strojih, hidravličnih delih v avtomobilskem proizvodnji in vzdrževanju, pristajalnih prestavah in aktuatorjih v vesoljskem prostoru ter hidravličnih krmilnih prestav in hidravličnih krmilnih prestav. Učinkovito lahko zagotovijo stabilno delovanje hidravličnih sistemov in se izognejo puščanju.

Funkcije in aplikacije izdelka:

Značilnosti:

1. Za hidravlične in pnevmatske uporabe se lahko uporabljajo visoke tlačne batne palice.

2. Učinkovitost tesnjenja je vedno dobra, ne glede na to, ali gre za visoke ali nizke tlačne pogoje tesnjenja.

3. Nizko trenje, majhna začetna odpornost, gladko gibanje, enako dinamično in statično trenje, brez plazenja.

4. Tesnilo ima dolgo življenjsko dobo, primerno za tesnjenje mazanja brez olja.

5. Majhen konstrukcijski prostor in enostavna namestitev in vzdrževanje.

Ustrezni delovni pogoji:

Veljavni delovni pogoji visokotlačnih tesnil bata (mejne vrednosti se ne smejo pojavljati hkrati)

Profil	Model	Pritisk (MPA)	Temperatura (℃)	Hitrost (m/s)	Mediji
	RC01/RC02	≤70	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Hidravlično olje, plamensko zaviralno tekočino (HFA/HFB), plin itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC03/RC04	≤100	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Hidravlično olje, plamensko zaviralno tekočino (HFA/HFB), plin itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC05	≤200	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC06/RC07	≤100	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC08/RC09	≤200	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC10	≤260	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC11	≤60	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC11-B	≤60	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC12	≤60	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), voda itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC13	≤20	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd.
			-20 ~+180 (ujemanje O-obroča FKM)
	RC14	≤20	-35 ~+100 (ujemanje O-obroča NBR)	≤6	Mineralno hidravlično olje, plamen retardant tekočina (HFA/HFB), plin itd.
			-20 ~+180 (ujemanje O-obroča FKM)

Izbira materiala:

1. Izberete lahko ustrezne materiale O-obroča: R01 Nitrile guma (NBR), RO2 FluoroRubber (FKM) itd.

2. Tesnilni materiali za tesnjenje: PTFE1, PTFE2, PTFE3, PTFE4, PU itd.

Primer naročanja: (Prikazani so le nekateri modeli, za določene modele naročanja nas kontaktirajte)

Naročite model RC01-80X89.6x7.8-PTFE3-R01

Model-Rod Diameter x Groove Diameter x Groove Širina PTFE3-modificirane PTFE koda materiala R01 O-obroča

Naročite model RC03—80x89x10-PTFE3-R01
Model-Rod Diameter X Groove Diameter X Groove Širina PTFE3-modificirane kode materiala PTFE R01-O-obroč koda materiala

Naročite model RC06—80x89.9x9.2-ptfe3-r01
Model-Rod Diameter x Groove Diameter x Groove Širina PTFE3-modificirane PTFE koda materiala R01 O-obroča

Naročite model RC08-80X90.2X11.2-PTFE3-R01 Model-Rod Diameter X Groove Dimer

Specifikacije:

(Prikazani so samo nekateri modeli, za določene modele naročil nas kontaktirajte)

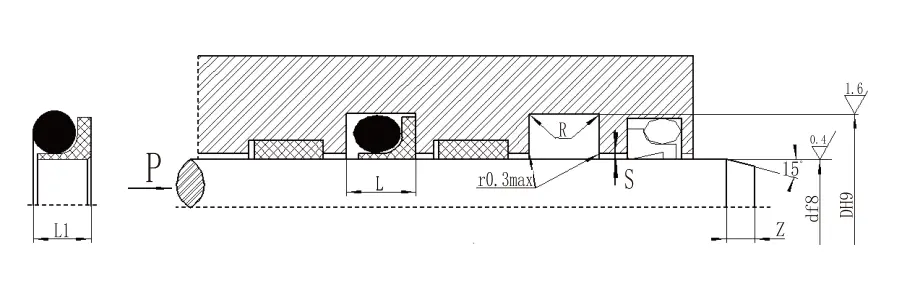

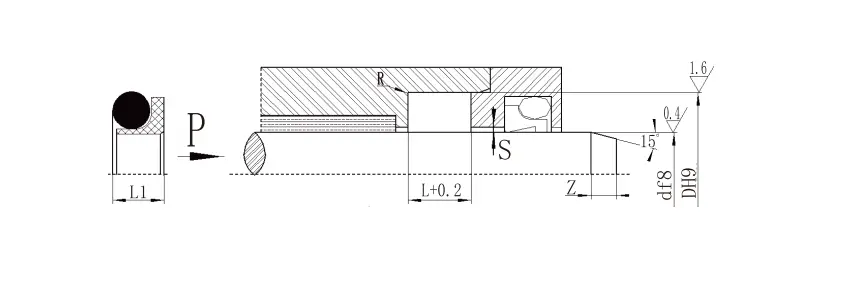

4.1 Specifikacije RC01 (izdelki katere koli velikosti v tabeli specifikacije lahko ustvarite)
df8 Standardni tip RC01	df8 Svetlobna obremenitev RC01-Q	df8 Težka obremenitev RC01-Z	D H9	L⁺⁰^.²	L1	RMAX	S_Max		Z_min	d₀
df8 Standardni tip RC01	df8 Svetlobna obremenitev RC01-Q	df8 Težka obremenitev RC01-Z	D H9	L⁺⁰^.²	L1	RMAX	<20MPA	<40MPA	Z_min	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39,9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39,9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
Opomba: 1. Za ≤30 mm je priporočljivo uporabiti odprti utor.
2. Za namestitev integralnih (zaprtih) tesnil utorov glejte Vodnik za namestitev našega podjetja. 3. Za tlak> 40MPa koreninsko območje tesnila uporablja toleranco H8/F8.

4.1 Tabela parametrov RC03 (izdelki katere koli velikosti v tabeli specifikacije lahko ustvarite)
d f8	D H9	L^+0.2	SMAX		Z_min	d₀
d f8	D H9	L^+0.2	<40MPA	<60MPA	Z_min	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
OPOMBA: 1. Za tlak> 60MPA območje korenine tesnila uporablja toleranco H8/F8, in ultra visok tlačni tesnilo SMAX <0,05.
2. Prosimo, se posvetujte z našim podjetjem, ko je treba uporabiti strukturo zaprtega žleba.

4.1 Specifikacije RC06 (izdelki katere koli velikosti v tabeli specifikacije lahko ustvarite)
d f8 Standardni tip RC06	d f8 Svetlobna obremenitev RC06-Q	d f8 Težka obremenitev RC06-Z	D H9	L⁺⁰^.²	L1	RMAX	S_Max		Z_min	d₀
d f8 Standardni tip RC06	d f8 Svetlobna obremenitev RC06-Q	d f8 Težka obremenitev RC06-Z	D H9	L⁺⁰^.²	L1	RMAX	<20MPA	<40MPA	Z_min	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39,9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630,9	18 ~ 39,9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630,9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630,9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
Opomba: 1. Za premer gredi ≤70 mm je priporočljivo uporabiti odprti utor. Za namestitev integralnih (zaprtih) tesnil utorov glejte vodnik za namestitev.
2. Za tlak> 40MPa koreninsko območje tesnila uporablja toleranco H8/F8.

4.1 Specifikacije RC08 (izdelki katere koli velikosti v tabeli specifikacije lahko ustvarite)
Standardni tip DF8 RC08	Svetlobna obremenitev DF8 RC08-Q	Težka obremenitev DF8 RC08-Z	Premer žleba D H9	Širina žleba L+0,2	Višina tesnila L1	Zaobljene vogale rMax	Radialni odmik s_Max		Chamfer Z_min	O-obročni žični premer d₀
Standardni tip DF8 RC08	Svetlobna obremenitev DF8 RC08-Q	Težka obremenitev DF8 RC08-Z	Premer žleba D H9	Širina žleba L+0,2	Višina tesnila L1	Zaobljene vogale rMax	<20MPA	<60MPA	Chamfer Z_min	O-obročni žični premer d₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39,9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108.9	5 ~ 17.9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39,9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
Opomba: 1. Prosimo, se posvetujte z našim podjetjem, ko je potreben zaprt utor.
2. Tlak> 60MPA, koren H8/F8 Ujemanje tolerance, ultra visoko tlačno tesnilo SMAX <0,05.
