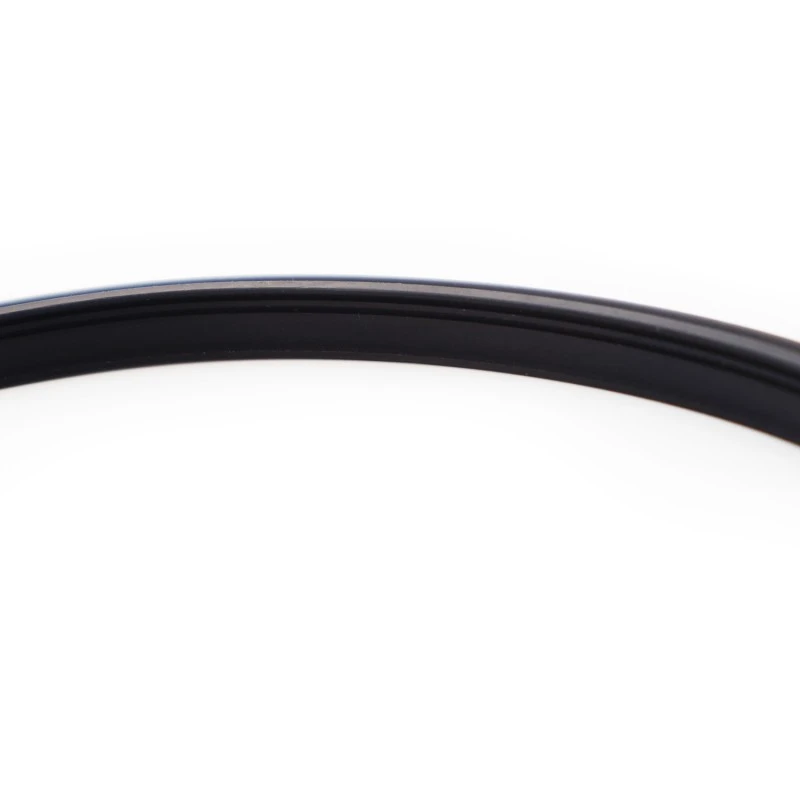

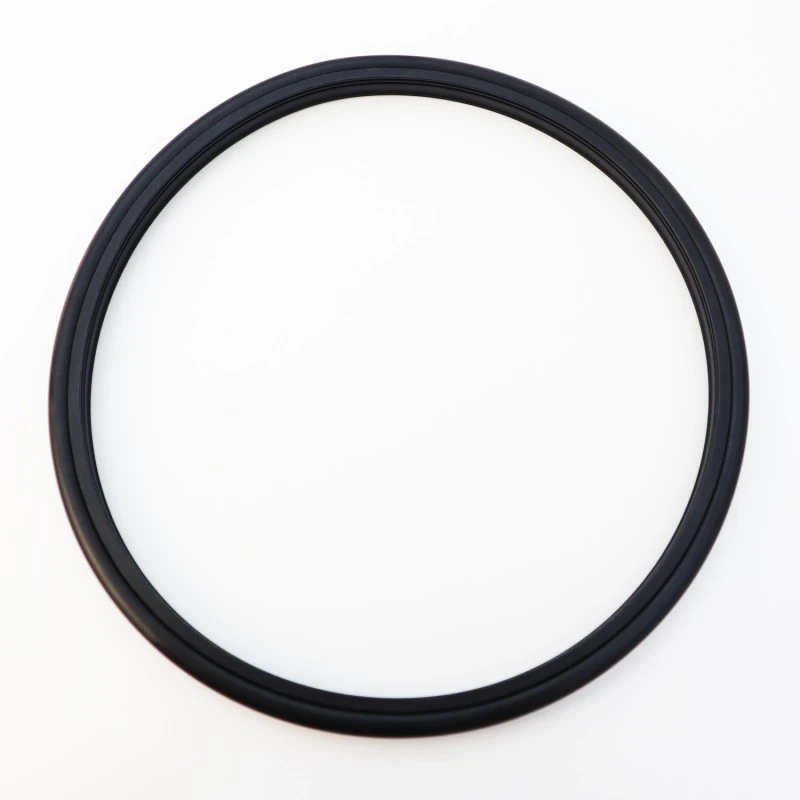

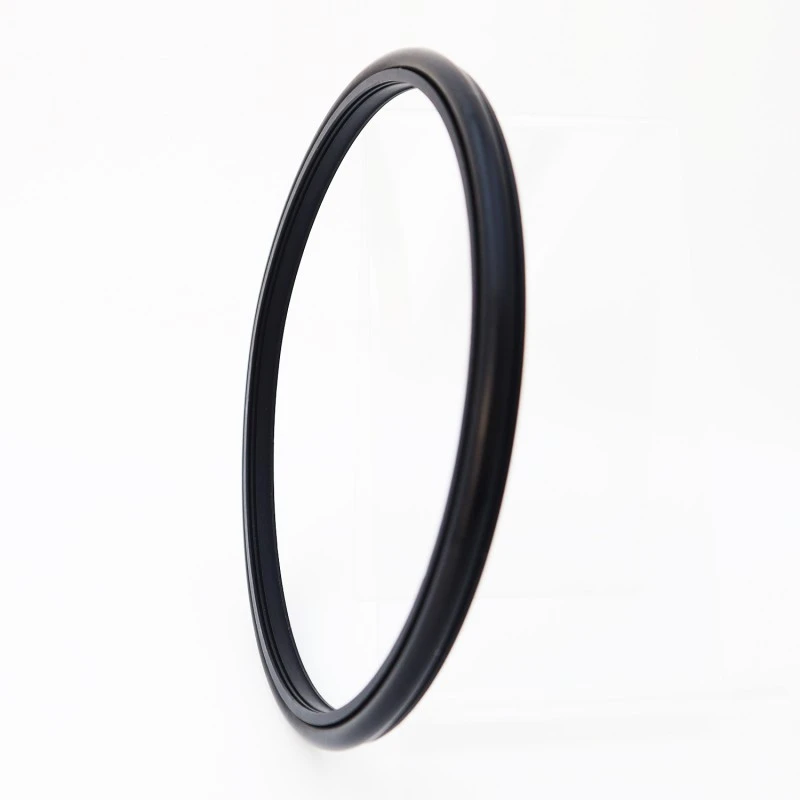

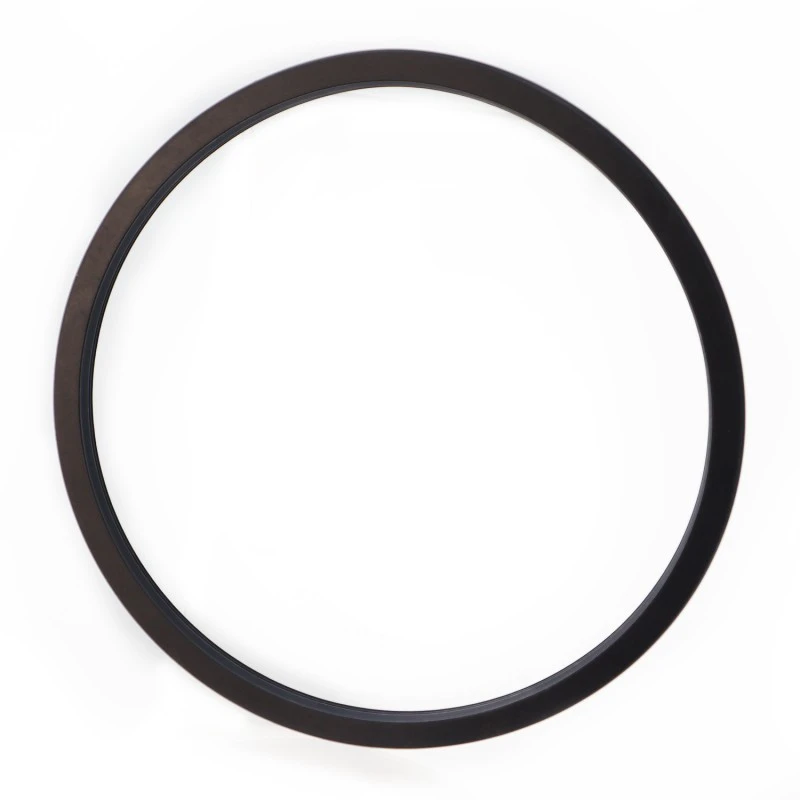

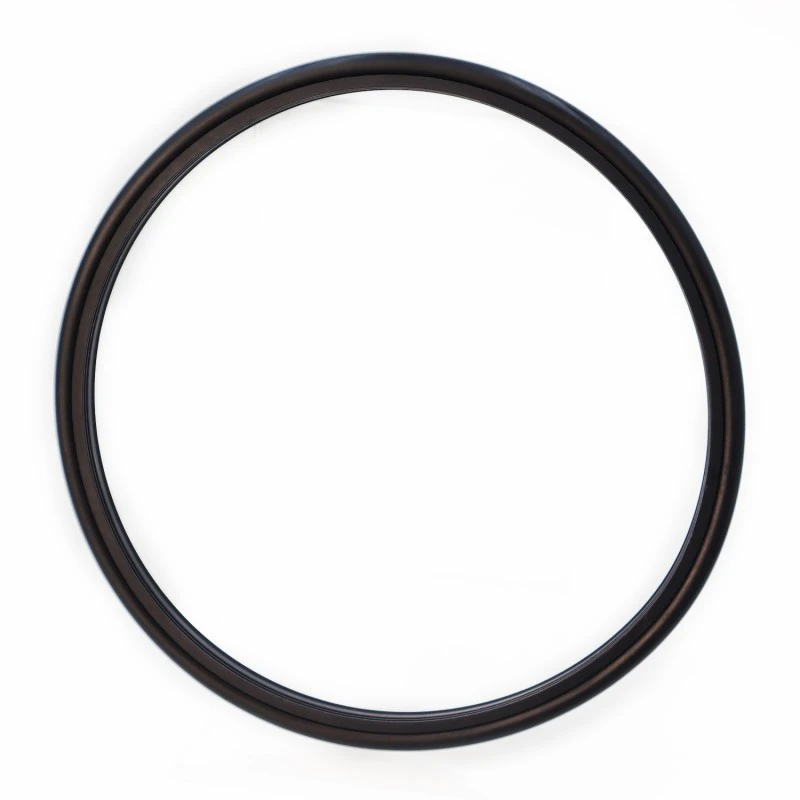

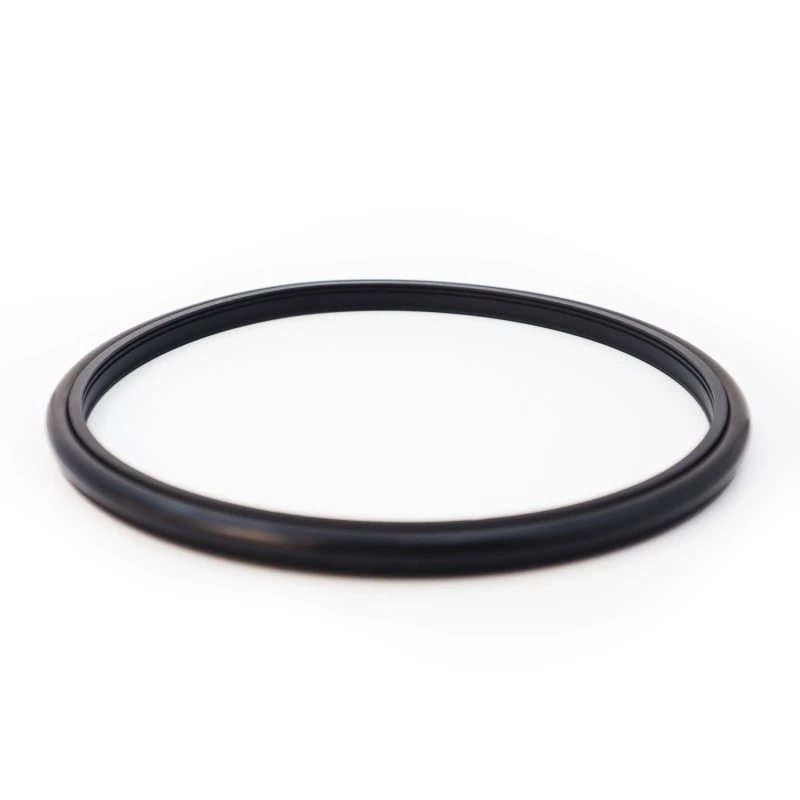

Tesnilo gredi za visokotlačno cementno brozgo: dolga življenjska doba, nizko trenje, odlično tesnjenje, kompaktna oblika ter enostavna namestitev, uporaba in vzdrževanje. Njegova posebna tesnilna ustnica in optimizirana oblika debeline zagotavljata dobro tesnjenje tudi v težkih medijih, kot je cementna brozga. Pri uporabi za tesnjenje medijev, podobnih blatu, priporočamo mazanje z mastjo med dvema (ali več) tesnili.
Veljavni delovni pogoji (mejne vrednosti se ne smejo pojaviti hkrati)
|
Tlak/MPa |
Temperatura / °C |
Hitrost / m/s |
Srednje |
|
|
Vzajemno gibanje |
Rotacijsko gibanje |
|||
|
≤100 |
-35~+100 (z ustreznimi NBR O-obročki) |
≤6 |
≤2 |
Voda, blato, surova nafta, hidravlično olje, emulzija |
|
-20~+200 (z ustreznim O-tesnilom FKM) |
||||
Če med uporabo vaših izdelkov naletite na kakršna koli vprašanja ali nujne primere, se lahko kadar koli obrnete na Ruichen. Nudimo 7 x 24-urno telefonsko linijo za tehnično svetovanje za reševanje nujnih tehničnih težav.
V primeru puščanja tesnila, neobičajne obrabe ali kakršnih koli napak pri delovanju bo naša ekipa za tehnično podporo nemudoma sprožila odzivni postopek s telefonskim klicem ali e-pošto. Z oddaljeno video diagnostiko, slikovno analizo in drugimi metodami vam lahko zagotovimo predhodno presojo in rešitve. Za kompleksne težave obljubljamo, da bomo v 48 urah izdali predhodno poročilo o analizi in po potrebi poslali inženirje na spletno stran, ki bodo zagotovili tehnično podporo, in skupaj z vami raziskali težavo, dokler težava ni popolnoma rešena.
Izbira materiala
1. Primerni materiali O-tesnila vključujejo: R01 Nitril Butadien Kavčuk (NBR), R02 Fluorkavčuk (FKM) itd.
2. Materiali tesnilnih obročev: standardni material PTFE4, drugi neobvezni materiali vključujejo PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itd.
Primer naročanja
Model za naročanje RC2061-80*91,7*7,6-PTFE4-R01 Model - Premer gredi * Premer utora * Širina utora - Koda materiala

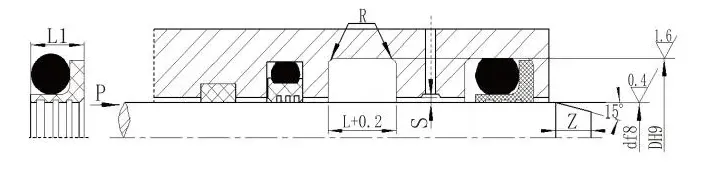

(a) Odprta struktura

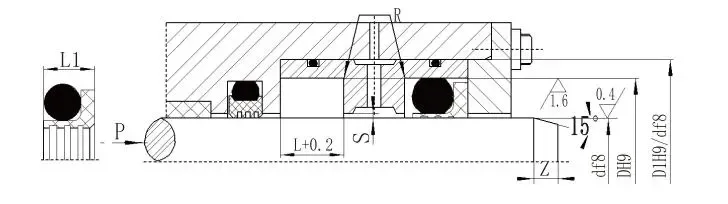

(b) Zaprta struktura
Specifikacije (na voljo je katera koli velikost znotraj navedenega obsega)
|
Razpon premera gredi Standardni tip d f8 RC2061 |
Razpon premera gredi Vrsta težke obremenitve d f8 RC2061-Z |
Premer utora DH9 |
Širina utora L+0,2 |
Širina tesnila L1 |
Zaobljeni vogali Rmaks |
Radialna zračnost Smax |
Posnemanje Zmin |
Premer žice O-tesnila |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opomba: 1. Za premer gredi ≤ 30 mm je priporočljiva zasnova z odprtim utorom.
2. Pri uporabi za vrtljiva tesnila je priporočena površinska trdota HRC ≥ 58 za vrtljivo gred.
3. Za tlake, večje od 30 MPa, je priporočljivo prileganje H8/8 za ekstruzijsko režo.
