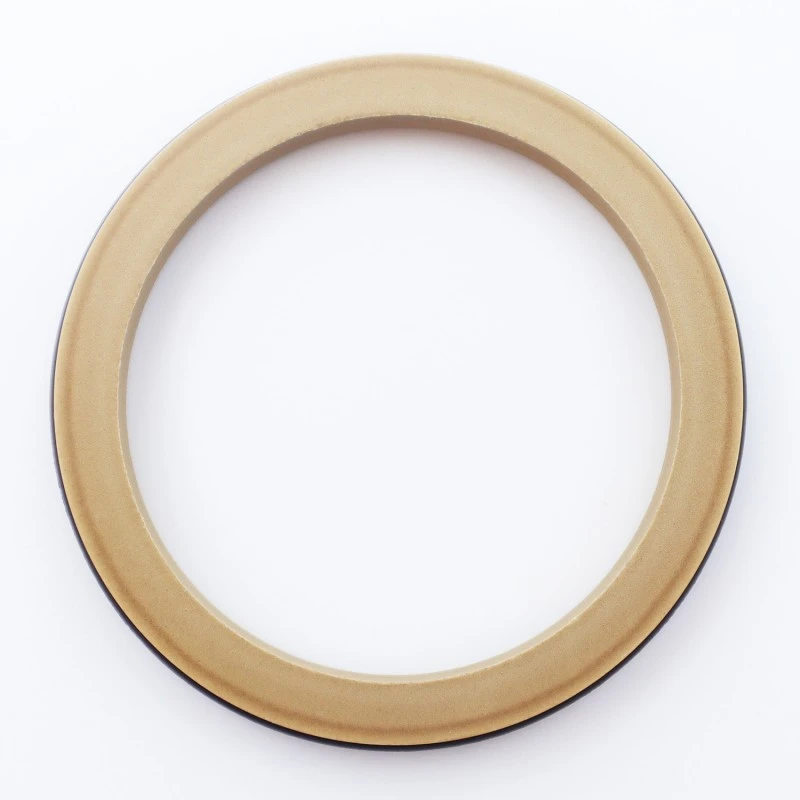

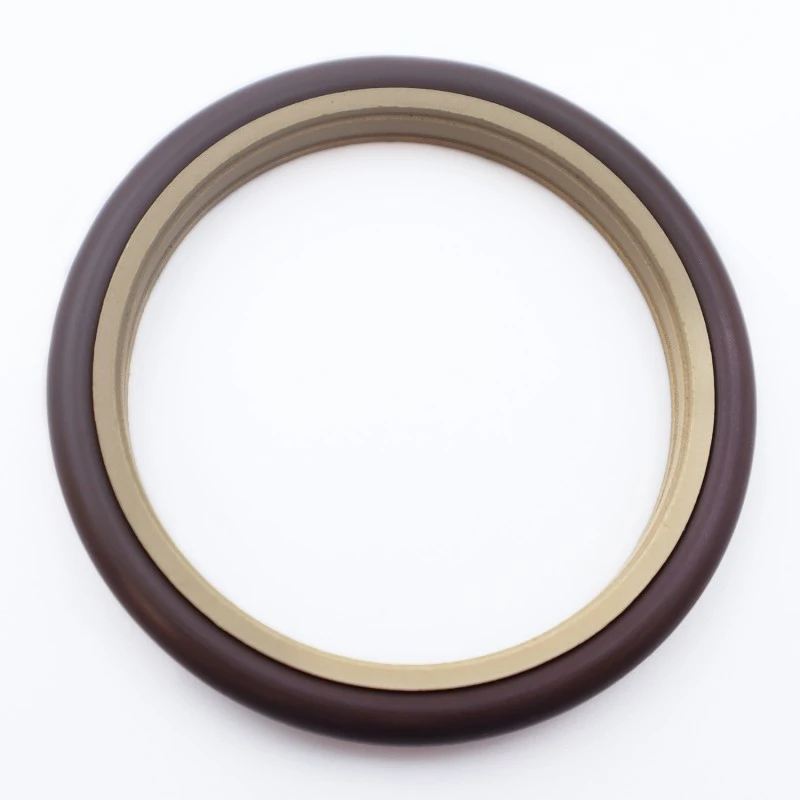

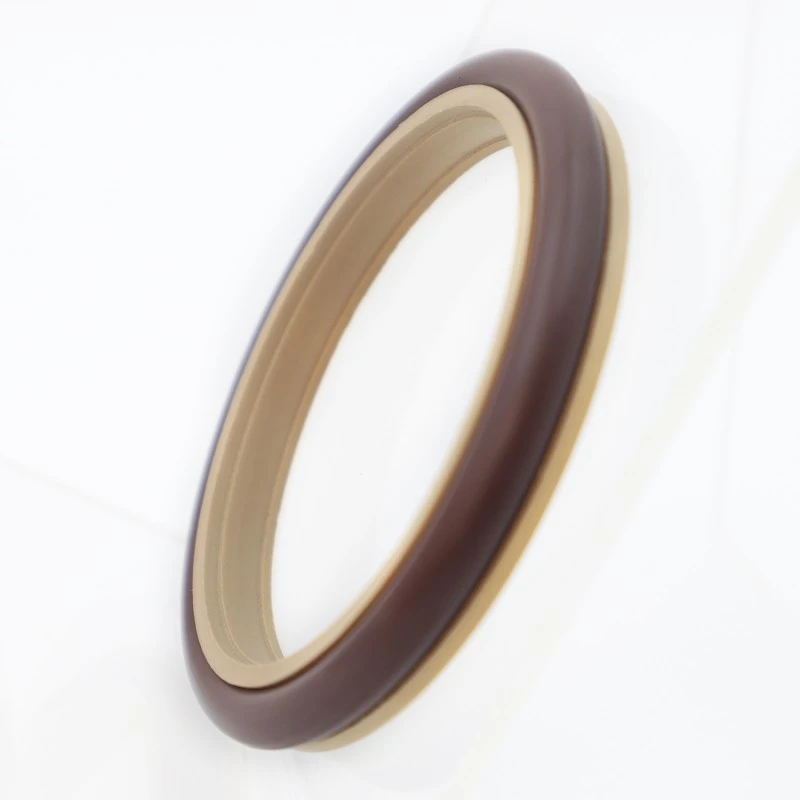

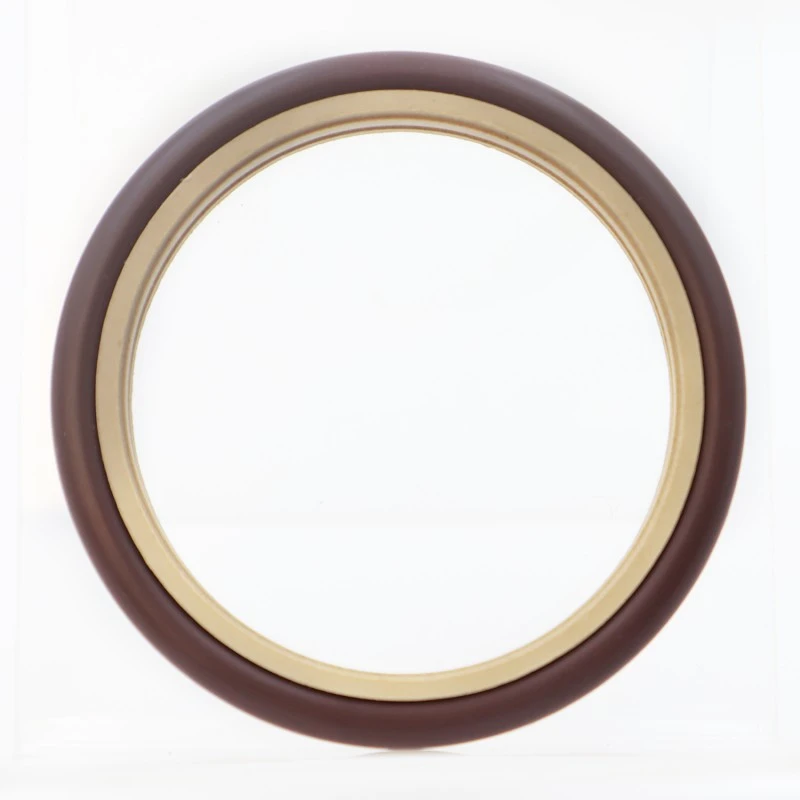

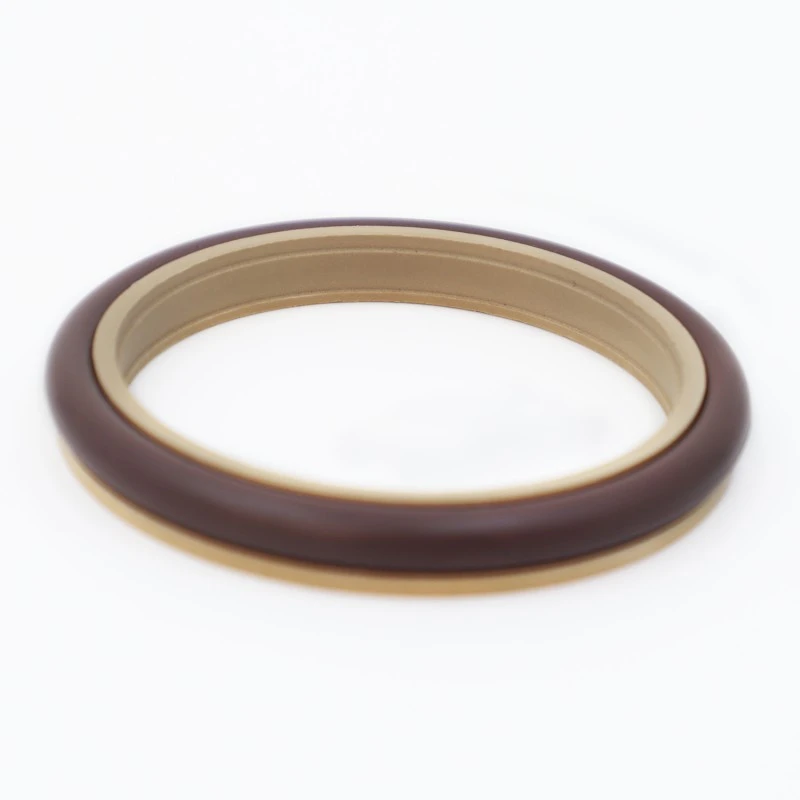

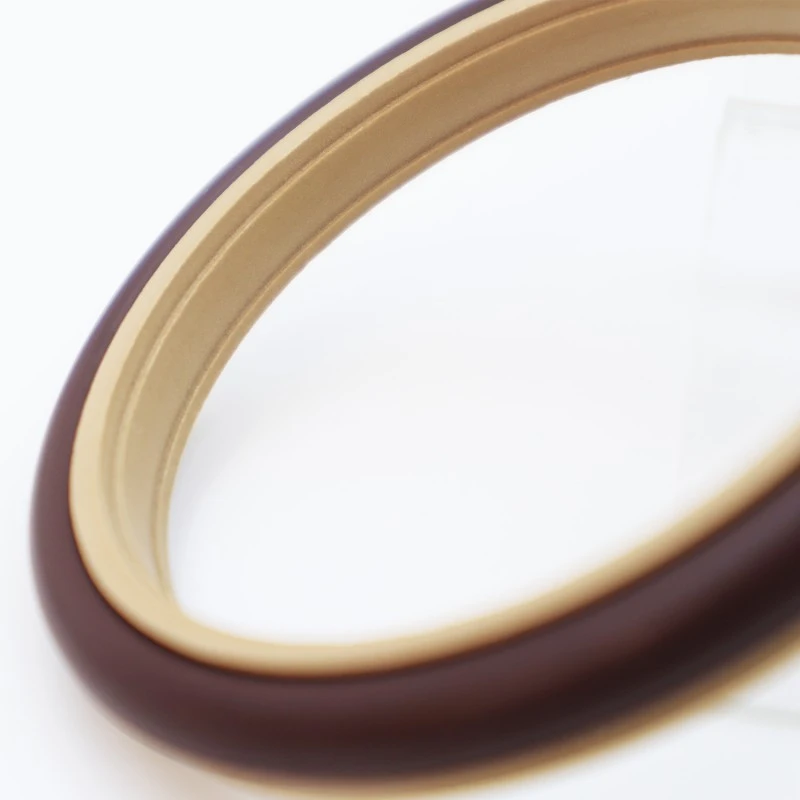

Ruichen proizvaja sestavljeno tesnilo labirintnega tipa za rotacijske gredi, ki je na voljo v RC2051-B (standardni tip) in RC2051-G (hitrohitrostni tip). Edinstvena zasnova ustnice RC2051 zagotavlja odlično tesnjenje in izjemno nizek upor proti trenju, tudi če se uporablja za pnevmatsko izmenično ali rotacijsko tesnjenje.
|
Tlak/MPa |
Temperatura / °C |
Referenčna vrednost Pv /Mpa.m/s |
Referenčna hitrost /m/s |
Srednje |
|
≤70 (standardni model) |
-35~+100 (O-tesnilo NBR) |
≤10 |
<2 |
Hidravlično olje, emulzija, voda, plin itd. |
|
≤30 (model visoke hitrosti) |
-20~+200 (O-tesnilo FKM) |
<6 |
Izbira materiala
1. Razpoložljivi materiali O-tesnila: R01 Nitril Butadien Kavčuk (NBR), R02 Fluorkavčuk (FKM) itd.
2. Material tesnilnega obroča: standardni material PTFE4, drugi neobvezni materiali vključujejo PTFE1, PTFE2, PTFE3 in PTFE5.
Ruichen vam ne more zagotoviti samo izdelkov, ampak tudi celotno paleto profesionalne podpore od izdelkov do tehnologije. Strokovno svetovanje pri izbiri, analiza napak ter tehnična vprašanja in odgovori To je tisto, kar vam lahko zagotovimo. Če naletite na težave s tesnjenjem, bomo hitro organizirali tehnične vire, ki vam bodo pomagali poiskati glavni vzrok okvare z metalografsko analizo, spektralno analizo in drugimi sredstvi. In naša pomoč se ne bo ustavila pri tem, ampak vam bo predlagala tudi učinkovite programe izboljšav.
Primer naročanja
Model za naročanje: RC2051—80x91.7x7.6—PTFE3—R01
Model: dxDxL-
Šifra materiala:

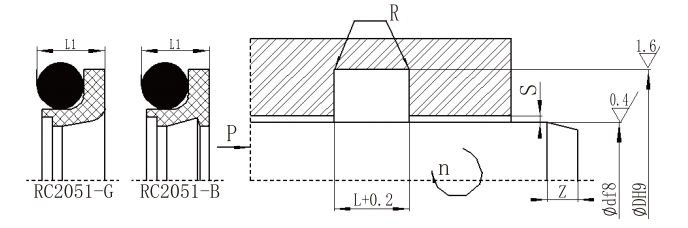

Specifikacije in tabela parametrov (na voljo so vse specifikacije v območju parametrov)
|
d f8 Standardni tip RC2051 |
d f8 Tip lahke obremenitve RC2051-Q |
d f8 Vrsta težke obremenitve RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmaks |
Sm |
Znin |
narediti |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
. |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
--- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opomba: 1. Pri premerih gredi ≤ 30 mm so priporočljivi odprti utori.
2. Površinska trdota vrtljive gredi mora biti HRC > 58.
