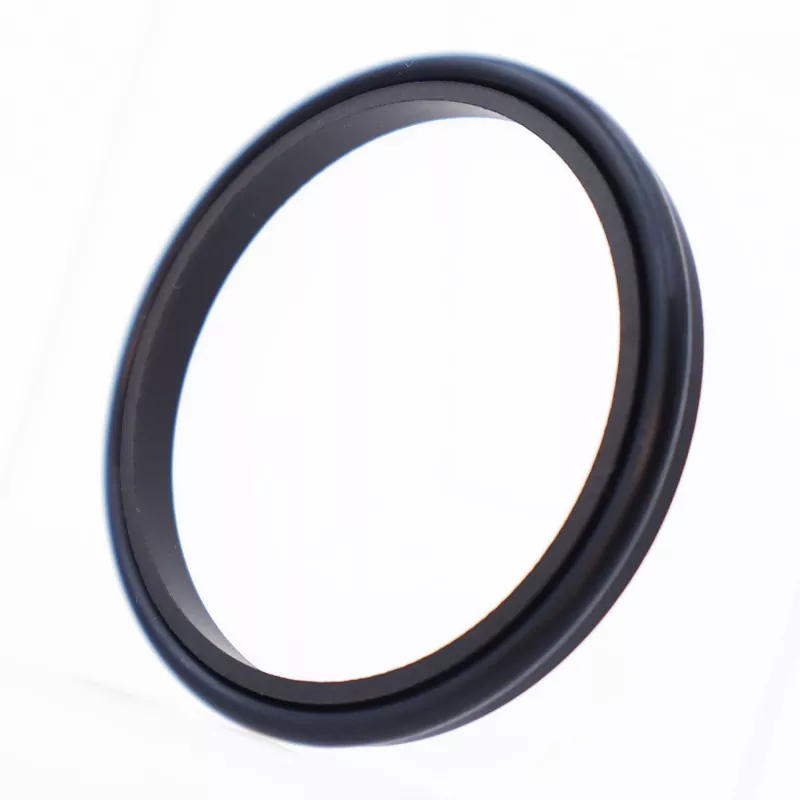

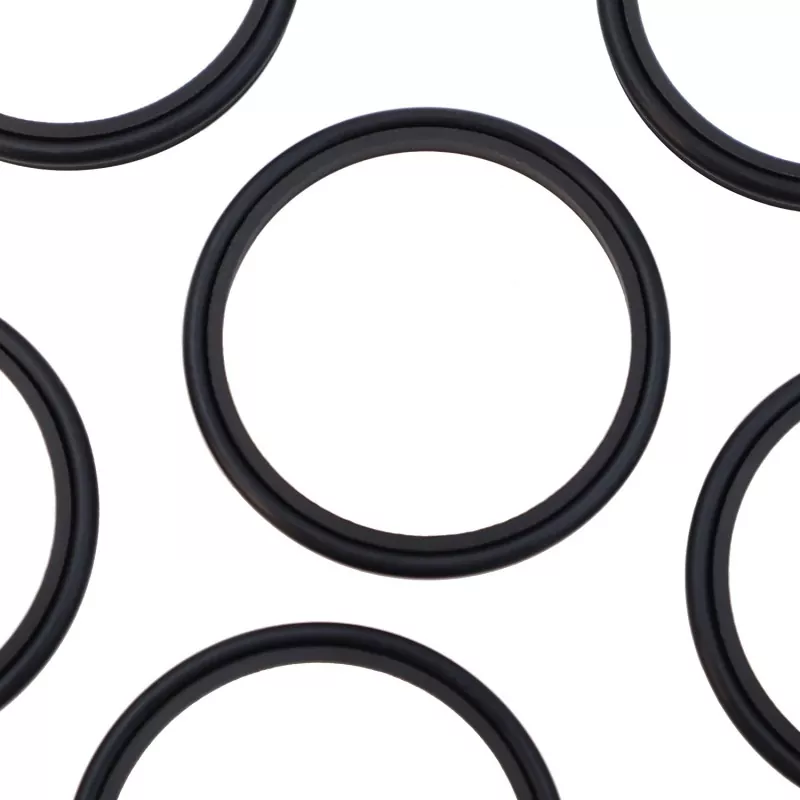

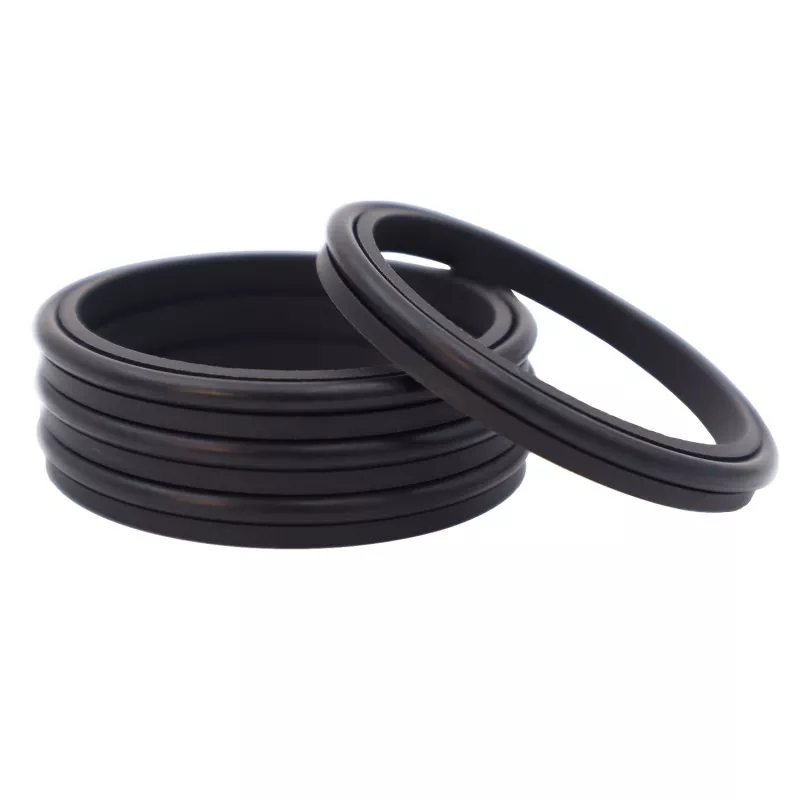

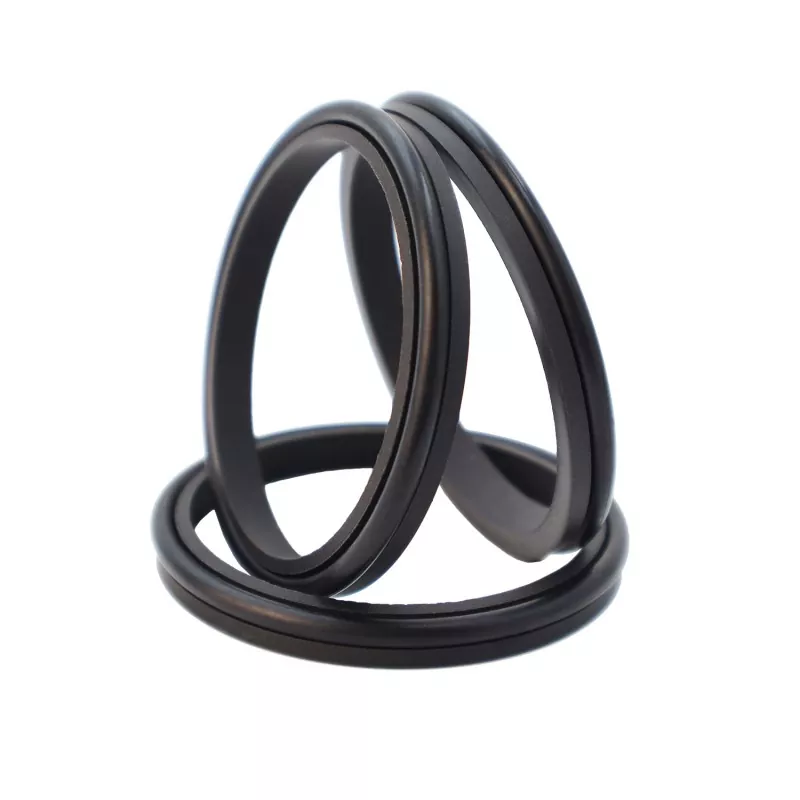

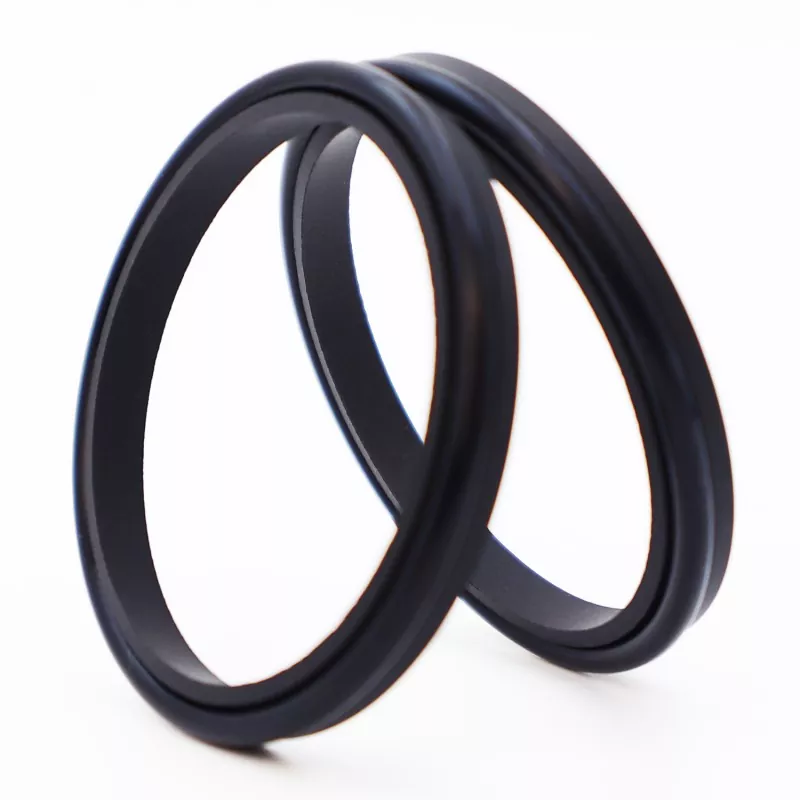

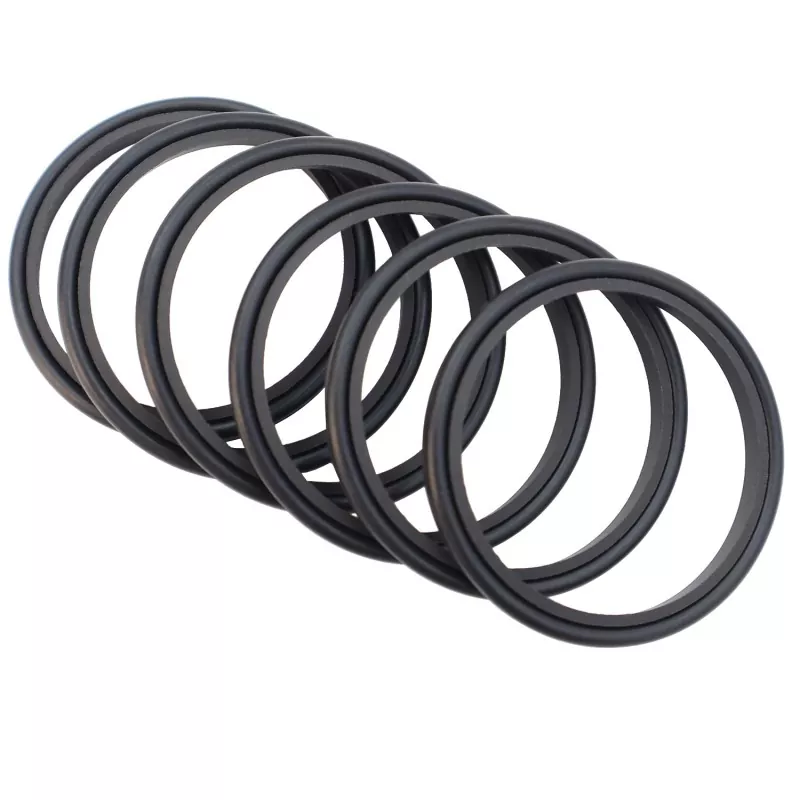

Kombinirano tesnilo brisalca z enim ustjem je tesnilo brisalca z enojnim delovanjem, sestavljeno iz polnjenega PTFE obroča z eno ustjem in gumijastega O-tesnila; deluje tako, da strga prah in preprečuje kontaminacijo sistema. Primeren je za izmenične, nihajne ali vijačne aplikacije.
|
Tlak (MPa) |
Temperatura (°C) |
Hitrost m/s |
Mediji |
|
- |
-35 do +100 (z NBR O-tesnilom) |
6 |
Hidravlično olje, emulzija, voda itd. |
|
-20 do +200 (z O-tesnilom FKM) |
Model naročila: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Premer gredi | PTFE3 – Modificiran PTFE za splošno uporabo | R01 – Koda materiala za gumijaste komponente
Nitrilni kavčuk (NBR) – R01 | Fluorkavčuk (FKM) – R02
Izdelke je mogoče dobaviti v poljubni velikosti znotraj določenega obsega parametrov.
|

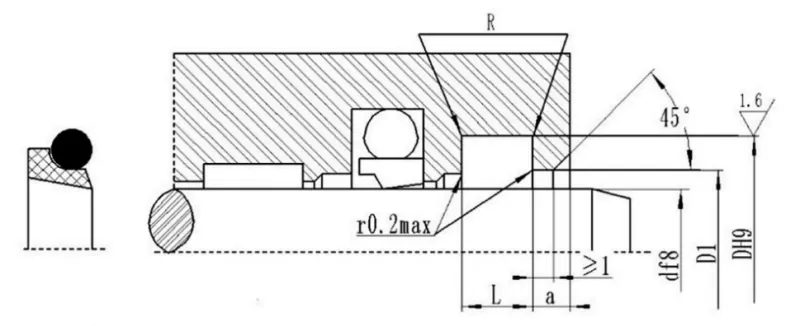

Razpon premera gredi d f8 |
Premer utora D H9 |
Širina utora L+0,2 |
Premer odprtine D1 H11 |
Svetla širina odprtine a ≥ |
Radij kota R≤ |
O-obroč Premer prereza narediti |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
